Solarmi OPVP14-2 63A rozłącznik bezpiecznikowy do fotowoltaiki, rozłącznik DC

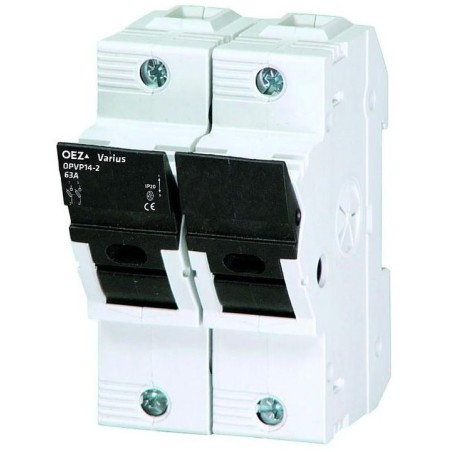

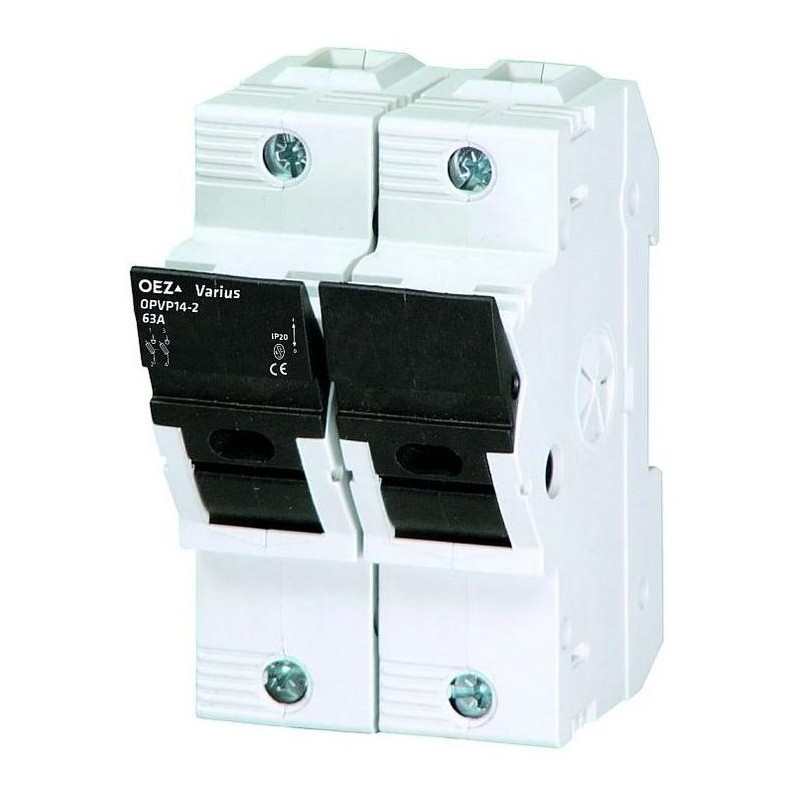

Rozłącznik bezpiecznikowy Xtend Solarmi OPVP14-2 63 A

Rozłącznik bezpiecznikowy i uchwyt bezpiecznikowy przeznaczony do dwóch bezpieczników cylindrycznych (bezpieczników półprzewodnikowych) o wymiarach 14 x 51 mm typu PV514 oraz do dwóch wkładek bezpiecznikowych mocy PV14 do 63 A (gG, aM).

Ten rozłącznik bezpiecznikowy jest szczególnie odpowiedni do zastosowań i systemów fotowoltaicznych . Konstrukcja dwubiegunowa dla dodatnich i ujemnych gałęzi paneli fotowoltaicznych. Rozłącznik pozwala na odłączenie zasilania DC z paneli PV nawet pod obciążeniem, ponieważ zawiera komorę gaszenia łuku elektrycznego. Umożliwia bezpieczne odłączanie prądów znamionowych i nadprądowych. Spełnia warunki bezpiecznego odłączania. Jednocześnie służy jako ochrona dodatnich i ujemnych gałęzi DC przed przeciążeniem (nadprąd, zwarcie).

•

• Rozłączniki izolacyjne przeznaczone są do wkładek bezpiecznikowych cylindrycznych.

• Umożliwiają bezpieczne odłączanie znamionowych prądów i przetężeń. Spełniają warunki bezpiecznego odłączania.

• Dopuszczalne jest odwrotne podłączenie, które nie wpływa na parametry techniczne ani bezpieczeństwo operatora.

• Stan wkładek bezpiecznikowych można sygnalizować również przy pomocy sygnalizacji elektronicznej MD-M3.

• Możliwość łączenia za pomocą listew łączących.

• Możliwość zastosowania adaptera do szyn zbiorczych o rozstawie 60 mm GA-xxx z OPVP10 i OPVP14.

• Rozłączniki bezpiecznikowe OPVP14 mogą być plombowane w stanie zamkniętym.

• Urządzenia zaprojektowano jako modułowe, przeznaczone do wycięcia w tablicy rozdzielczej o średnicy 45 mm.

• Montaż na szynie U typu TH35 zgodnie z normą ČSN EN 60715 lub na płycie (zaleca się stosowanie szyny stalowej).


PODSTAWOWE DANE TECHNICZNE

Liczba biegunów: 2

Prąd znamionowy roboczy I _e : 63 A

Napięcie znamionowe robocze U _e : AC 690 V / DC 440 V

Napięcie znamionowe izolacji U _i : AC 800 V

Rozmiar bezpiecznika: 14 x 51 mm

Charakterystyki wkładek topikowych: gG, aM, gR, aR

Przewód neutralny przełączany wspólnie: nie

Kategoria użytkowania przy AC 400 V: AC-21B

Kategoria użytkowania przy DC 250 V: DC-21B

Waga: 202g
