Solarmi OPVP14-2 63A pojistkový odpínač pro fotovoltaiku, DC odpojovač

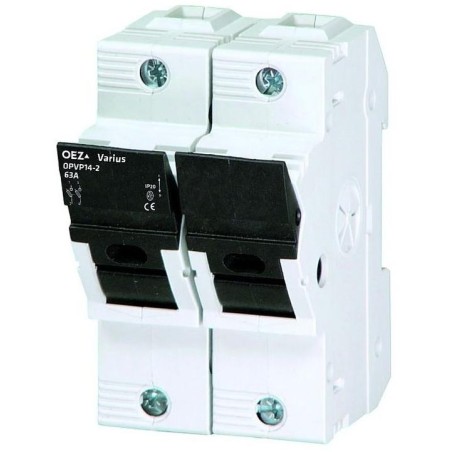

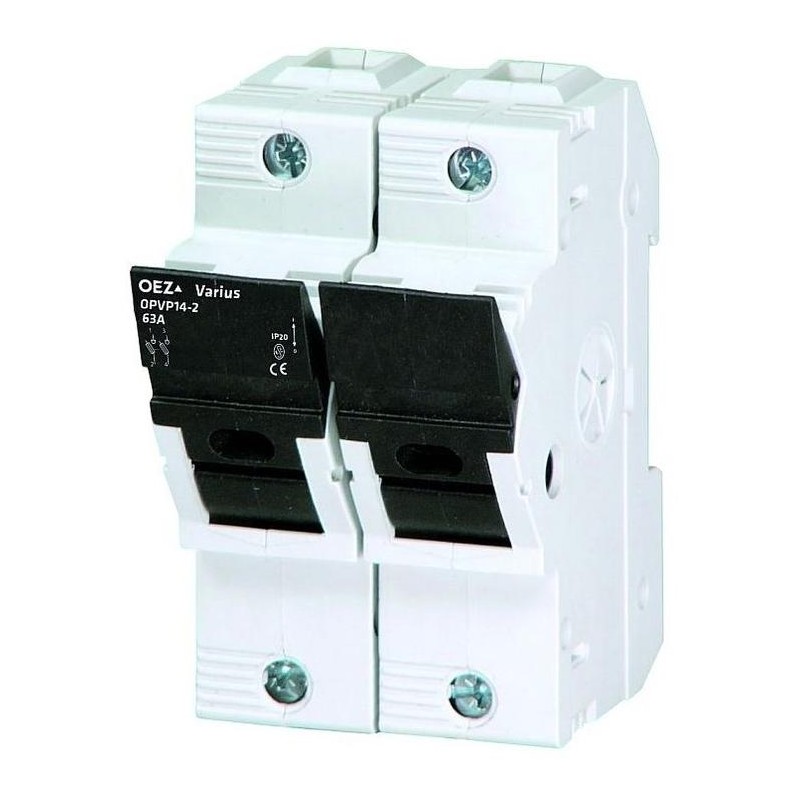

Xtend Solarmi pojistkový odpínač OPVP14-2 63 A

Pojistkový odpínač a zároveň pojistkový držák, který je určený pro dvě válcové pojistky (jištění polovodičů) velikosti 14 x 51 mm typu PV514 a pro dvě výkonové pojistkové vložky PV14 do 63 A (gG, aM).

Tento pojistkový odpínač je vhodný zejména pro fotovoltaické aplikace a systémy. Dvojpólové provedení pro kladnou i zápornou větev fotovoltaických panelů. Odpínač umožňuje odpojit DC přívod od FV panelů i pod zatížením, neboť obsahuje zhášecí komoru případného el. oblouku. Umožňuje bezpečně odpínat jmenovité proudy a nadproudy. Splňuje podmínky pro bezpečné odpojení. Zároveň slouží jako jištění kladné i záporné DC větve před přetížením (nadproudem, zkratem).

•

• Odpínače jsou určeny pro válcové pojistkové vložky (pojistky).

• Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.

• Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.

• Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.

• Možnost propojení propojovacími lištami.

• Možnost použití adaptéru na přípojnice s roztečí 60 mm GA-xxx u OPVP10 a OPVP14.

• Pojistkové odpínače OPVP14 lze v uzavřeném stavu zaplombovat.

• Přístroje jsou řešeny jako modulární a pro výřez v rozváděči 45 mm.

• Montáž na U lištu typu TH35 dle ČSN EN 60715 nebo na desku (doporučena ocelová lišta).


ZÁKLADNÍ SPECIFIKACE

Počet pólů: 2

Jmenovitý pracovní proud I_e: 63 A

Jmenovité pracovní napětí U_e: AC 690 V / DC 440 V

Jmenovité izolační napětí U_i: AC 800 V

Velikost pojistkové vložky: 14 x 51 mm

Charakteristika pojistkové vložky: gG, aM, gR, aR

Společně spínaný neutrální vodič: ne

Kategorie užití při AC 400 V: AC-21B

Kategorie užití při DC 250 V: DC-21B

Hmotnost: 202 g
