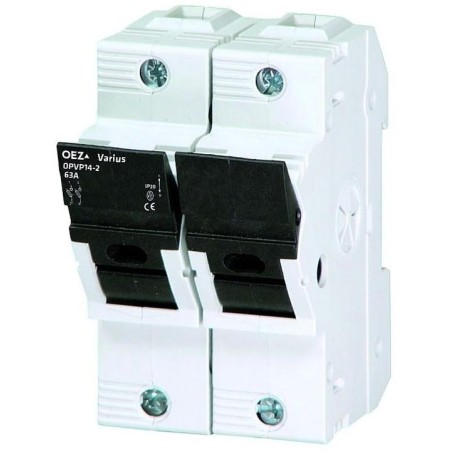

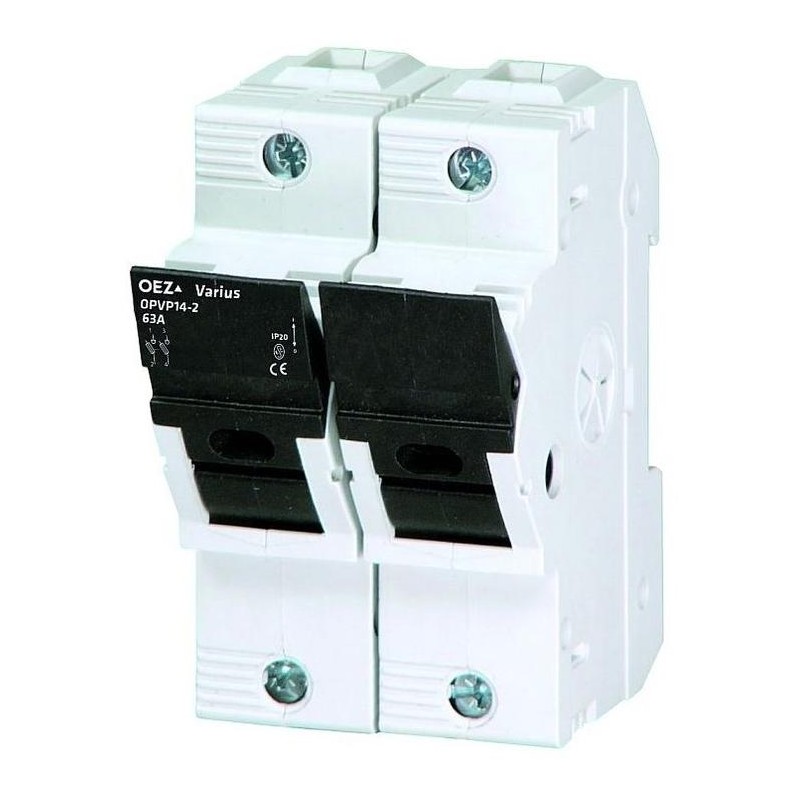

Solarmi OPVP14-2 63A poistkový odpínač pre fotovoltaiku, DC odpojovač

Xtend Solarmi poistkový odpínač OPVP14-2 63 A

Poistkový odpínač a zároveň poistkový držiak, ktorý je určený pre dve valcové poistky (istenie polovodičov) veľkosti 14 x 51 mm typu PV514 a pre dve výkonové poistkové vložky PV14 do 63 A (gG, aM).

Tento poistkový odpínač je vhodný najmä pre fotovoltaické aplikácie a systémy . Dvojpólové prevedenie pre kladnú aj zápornú vetvu fotovoltaických panelov. Odpínač umožňuje odpojiť DC prívod od FV panelov aj pod zaťažením, pretože obsahuje zhášaciu komoru prípadného el. oblúka. Umožňuje bezpečne odpínať menovité prúdy a nadprúdy. Spĺňa podmienky pre bezpečné odpojenie. Zároveň slúži ako istenie kladnej aj zápornej DC vetvy pred preťažením (nadprúdom, skratom).

•

• Odpínače sú určené pre valcové poistkové vložky (poistky).

• Umožňujú bezpečne odpínať menovité prúdy a nadprúdy. Spĺňajú podmienky pre bezpečné odpojenie.

• Opačné pripojenie je prípustné a nemá vplyv na technické parametre ani na bezpečnosť obsluhy.

• Stav poistkových vložiek je možné tiež signalizovať pomocou elektronickej signalizácie MD-M3.

• Možnosť prepojenia prepojovacími lištami.

• Možnosť použitia adaptéra na prípojnice s rozstupom 60 mm GA-xxx pri OPVP10 a OPVP14.

• Poistkové odpínače OPVP14 je možné v uzavretom stave zaplombovať.

• Prístroje sú riešené ako modulárne a pre výrez v rozvádzači 45 mm.

• Montáž na U lištu typu TH35 podľa STN EN 60715 alebo na dosku (odporúčaná oceľová lišta).


ZÁKLADNÁ ŠPECIFIKÁCIA

Počet pólov: 2

Menovitý pracovný prúd I _e : 63 A

Menovité pracovné napätie U _e : AC 690 V / DC 440 V

Menovité izolačné napätie U _i : AC 800 V

Veľkosť poistkovej vložky: 14 x 51 mm

Charakteristika poistkovej vložky: gG, aM, gR, aR

Spoločne spínaný neutrálny vodič: nie

Kategória použitia pri AC 400 V: AC-21B

Kategória použitia pri DC 250 V: DC-21B

Hmotnosť: 202 g
