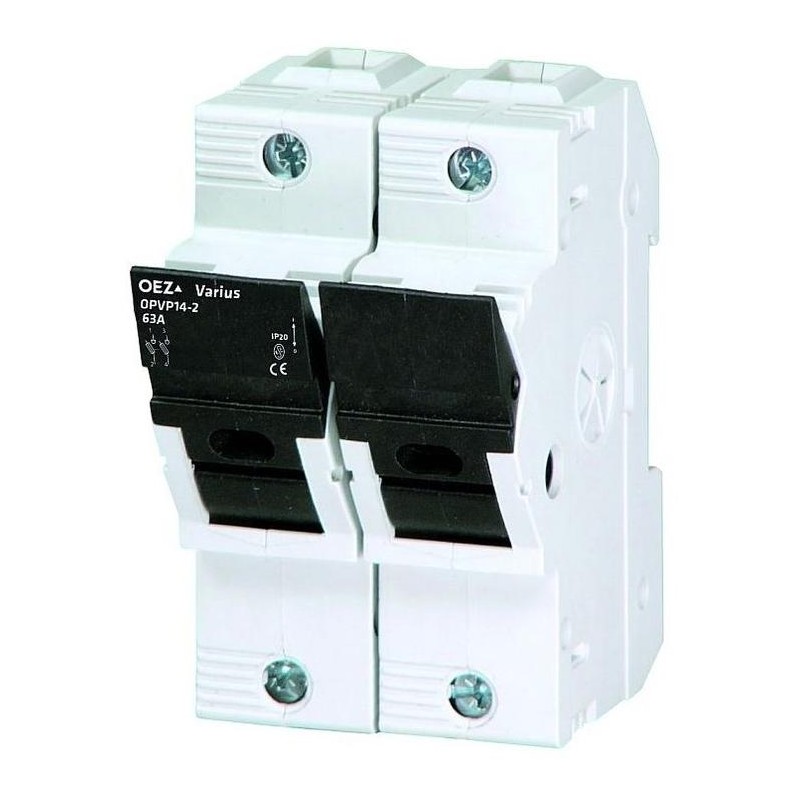

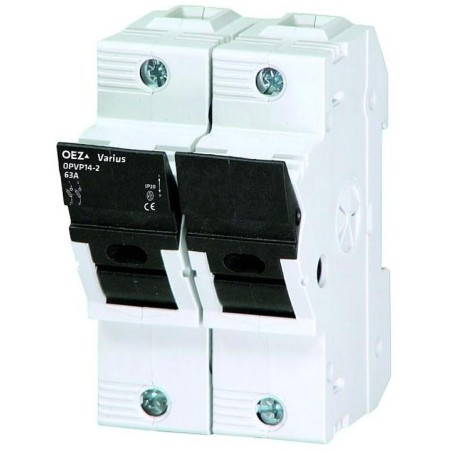

Solarmi OPVP14-2 63A Sicherungslasttrennschalter für Photovoltaik, DC-Trennschalter

Xtend Solarmi Sicherungslasttrennschalter OPVP14-2 63 A

Sicherungslasttrennschalter und Sicherungshalter, der für zwei Zylindersicherungen (Halbleitersicherungen) der Größe 14 x 51 mm Typ PV514 und für zwei Leistungssicherungseinsätze PV14 bis 63 A (gG, aM) ausgelegt ist.

Dieser Sicherungslasttrennschalter eignet sich besonders für Photovoltaikanwendungen und -anlagen . Zweipolige Ausführung für den Plus- und Minuszweig von Photovoltaikmodulen. Der Lasttrennschalter ermöglicht die Trennung der Gleichstromversorgung von den PV-Modulen auch unter Last, da er eine Lichtbogenlöschkammer enthält. Er ermöglicht die sichere Trennung von Nennströmen und Überströmen. Er erfüllt die Bedingungen für eine sichere Trennung. Gleichzeitig dient er als Schutz für den Plus- und Minuszweig vor Überlastung (Überstrom, Kurzschluss).

•

• Die Lasttrennschalter sind für zylindrische Sicherungseinsätze (Sicherungen) ausgelegt.

• Sie ermöglichen eine sichere Abschaltung von Nennströmen und Überströmen. Sie erfüllen die Bedingungen für eine sichere Abschaltung.

• Ein umgekehrter Anschluss ist zulässig und hat keinen Einfluss auf die technischen Parameter oder die Sicherheit des Bedieners.

• Der Zustand von Sicherungseinsätzen kann auch über die elektronische Signalisierung MD-M3 signalisiert werden.

• Möglichkeit der Verbindung mit Verbindungsstreifen.

• Möglichkeit der Verwendung eines Adapters für Sammelschienen mit einem Abstand von 60 mm GA-xxx mit OPVP10 und OPVP14.

• Sicherungslasttrennschalter OPVP14 sind im geschlossenen Zustand plombierbar.

• Die Geräte sind modular aufgebaut und für einen 45 mm Ausschnitt im Schaltschrank ausgelegt.

• Montage auf einer U-Schiene Typ TH35 gemäß ČSN EN 60715 oder auf einer Platte (Stahlschiene empfohlen).


GRUNDLEGENDE SPEZIFIKATIONEN

Polzahl: 2

Bemessungsbetriebsstrom I _e : 63 A

Bemessungsbetriebsspannung U _e : AC 690 V / DC 440 V

Bemessungsisolationsspannung U _i : AC 800 V

Sicherungsgröße: 14 x 51 mm

Sicherungseinsatzeigenschaften: gG, aM, gR, aR

Gemeinsam geschalteter Neutralleiter: nein

Gebrauchskategorie bei AC 400 V: AC-21B

Gebrauchskategorie bei DC 250 V: DC-21B

Gewicht: 202 g
