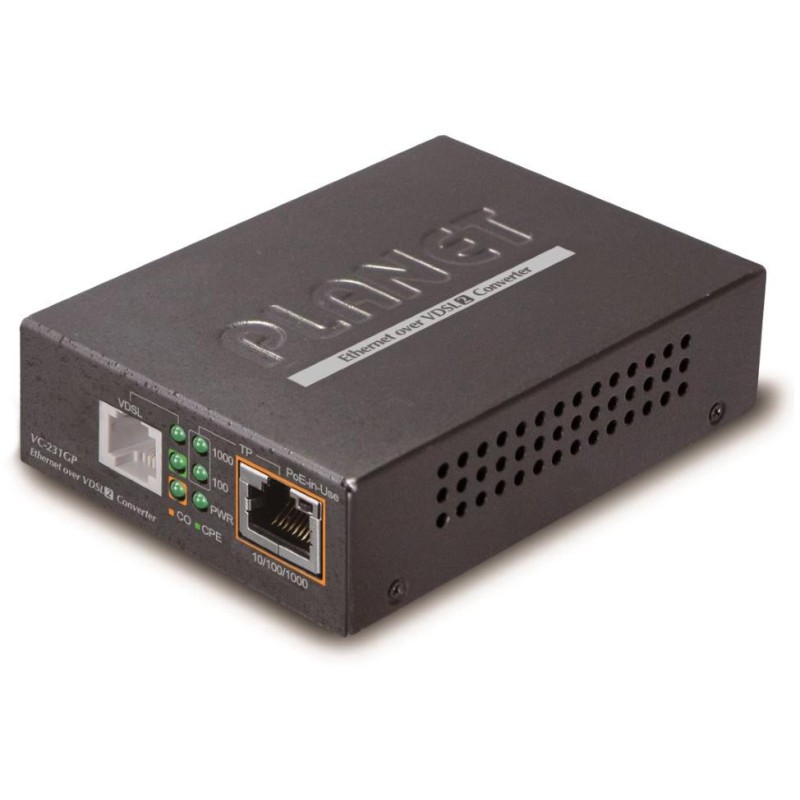

PLANETA VC-231GP
Konwerter PoE dla Ethernetu przez linie dwużyłowe (technologia VDSL2/ADSL2+). 1× LAN RJ-45, 1× VDSL2 RJ-11, rozdzielacz do połączenia POTS.
Ustawienia przełącznika DIP. Opcja Master/Slave. Przezroczysty mostek. Zasięg 1,4 km (AWG24 lub lepszy). Zasilanie DC 54 V/ 0,74 A (zasilacz w zestawie).
Most DSL/Ethernet umożliwiający szybką komunikację przez linię dwuprzewodową. Przezroczyście konwertuje Ethernet. To samo urządzenie może być używane zarówno jako master (CO), jak i slave (CPE). Nie zakłóca komunikacji telefonicznej, ma wbudowany filtr zwrotnicy dla pasma częstotliwości mowy.
Parametry ustawiane są za pomocą czterech przełączników DIP na urządzeniu: wybór CPE/CO, wybór modulacji, praca symetryczna/asymetryczna, wybór SNR.
Jest zgodny ze standardami ITU-T G.993.2 VDSL2 Profile 17a (pasmo częstotliwości 0,13-17,66 MHz).
Za pomocą zewnętrznego rozdzielacza można utrzymać usługę głosową na linii telefonicznej bez dalszych modyfikacji okablowania. Pozwala to na wykorzystanie linii kablowych pierwotnie przeznaczonych do połączeń nie tylko do abonentów, ale także między centralami analogowymi.
Dostawcy usług internetowych (ISP) mogą dzięki temu oferować usługi multimedialne, VOD (wideo na żądanie), VoIP (głos przez IP), wideotelefonię, telewizję IPTV itp.
Można zamontować w obudowie MC-700/1500/1000R.
Ten produkt nie jest kompatybilny z konwerterem PLANET VC-201A.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Port 1: 10/100/1000BASE-T RJ45 (wtryskiwacz PoE IEEE 802.3af /802.3at 30 W)
Port 2: RJ11, port xDSL z połączeniem VDSL2 lub ADSL2+
Projekt: wewnętrzny
Zasilanie: zewnętrzny zasilacz DC 54 V, 0,74 A (zasilacz w zestawie)
Ochrona: 6 KV DC Ethernet ESD
Temperatura pracy: od 0 do 50°C
Waga: 206g
Wymiary: 97 × 70 × 26 mm
Zakresy dla dwużyłowego przesyłu danych w dół/w górę:
Przeplot, asymetryczny, 8dB
200 m ----> 190 Mb/s / 90 Mb/s
400 m ----> 163 Mb/s / 64 Mb/s
600 m ----> 110 Mb/s / 34 Mb/s
800m ----> 73 Mb/s / 18 Mb/s
1000m ---> 49 Mb/s / 10 Mb/s
1200m ---> 39 Mb/s / 8 Mb/s
1400m ---> 25 Mb/s / 6 Mb/s
Przeplot, Sym, 8dB
200 m ---> 149 Mb/s / 141 Mb/s
400 m ---> 116 Mb/s / 115 Mb/s
600m ---> 72 Mb/s / 70 Mb/s
800m ---> 45 Mb/s / 44 Mb/s
1000 m --> 26 Mb/s / 16 Mb/s
1200 m --> 26 Mb/s / 12 Mb/s
1400 m --> 29 Mb/s / 12 Mb/s
G.INP, asymetryczny, 8dB
200m ---> 192 Mb/s / 93 Mb/s
400m ---> 159 Mb/s / 64 Mb/s
600m ---> 106 Mb/s / 37 Mb/s
800m ---> 68 Mb/s / 19 Mb/s
1000 m --> 49 Mb/s / 8 Mb/s
1200 m --> 29 Mb/s / 8 Mb/s
1400 m --> 26 Mb/s / 6 Mb/s
G.INP, Sym, 8dB
200 m ---> 150 Mb/s / 150 Mb/s
400 m ---> 114 Mb/s / 113 Mb/s
600m ---> 69 Mb/s / 69 Mb/s
800m ---> 49 Mb/s / 39 Mb/s
1000 m --> 27 Mb/s / 24 Mb/s
1200 m --> 26 Mb/s / 12 Mb/s
1400 m --> 21 Mb/s / 11 Mb/s
Przeplot, asymetryczny, 12 dB
200m ---> 177 Mb/s / 83 Mb/s
400m ---> 145 Mb/s / 57 Mb/s
600m ---> 92 Mb/s / 31 Mb/s
800m ---> 59 Mb/s / 15 Mb/s
1000 m --> 44 Mb/s / 10 Mb/s
1200 m --> 32 Mb/s / 6 Mb/s
1400 m --> 22 Mb/s / 3 Mb/s
Przeplot, Sym, 12dB
200 m ---> 136 Mb/s / 129 Mb/s
400 m ---> 100 Mb/s / 101 Mb/s
600m ---> 58 Mb/s / 57 Mb/s
800m ---> 42 Mb/s / 36 Mb/s
1000 m --> 23 Mb/s / 12 Mb/s
1200 m --> 23 Mb/s / 10 Mb/s
1400 m --> 17 Mb/s / 11 Mb/s
G.INP, asymetryczny, 12 dB
200m ---> 177 Mb/s / 85 Mb/s
400m ---> 144 Mb/s / 51 Mb/s
600m ---> 87 Mb/s / 29 Mb/s
800m ---> 55 Mb/s / 15 Mb/s
1000 m --> 40 Mb/s / 8 Mb/s
1200 m --> 38 Mb/s / 8 Mb/s
1400 m --> 26 Mb/s / 4 Mb/s
G.INP, Sym, 12dB
200 m ----> 136 Mb/s / 133 Mb/s
400m ----> 97 Mb/s / 102 Mb/s
600m ----> 54 Mb/s / 56 Mb/s
800m ----> 40 Mb/s / 35 Mb/s
1000 m --> 24 Mb/s / 22 Mb/s
1200 m --> 24 Mb/s / 9 Mb/s
1400 m --> 18 Mb/s / 12 Mb/s
