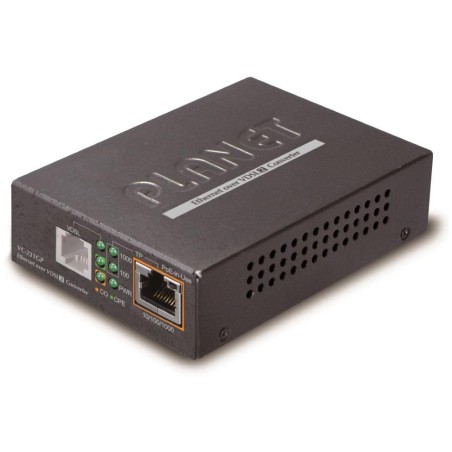

PLANET VC-231GP
PoE-Konverter für Ethernet über Zweidrahtleitungen (VDSL2/ADSL2+-Technologie). 1× LAN RJ-45, 1× VDSL2 RJ-11, Splitter für POTS-Anschluss.
DIP-Schaltereinstellungen. Master/Slave-Option. Transparente Brücke. Reichweite 1,4 km (AWG24 oder besser). Stromversorgung DC 54 V/ 0,74 A (Netzteil im Lieferumfang enthalten).
DSL/Ethernet-Bridge für Hochgeschwindigkeitskommunikation über eine Zweidrahtleitung. Transparente Ethernet-Konvertierung. Dasselbe Gerät kann sowohl als Master (CO) als auch als Slave (CPE) eingesetzt werden. Beeinträchtigt die Telefonkommunikation nicht und verfügt über eine integrierte Frequenzweiche für das Sprachfrequenzband.
Parametereinstellung über vier DIP-Schalter am Gerät: CPE/CO-Auswahl, Modulationsauswahl, symmetrischer/asymmetrischer Betrieb, SNR-Auswahl.
Es entspricht den Standards ITU-T G.993.2 VDSL2 Profil 17a (Frequenzband 0,13–17,66 MHz).
Mithilfe eines externen Splitters kann der Sprachdienst auf der Telefonleitung ohne weitere Verkabelungsänderungen aufrechterhalten werden. Dies ermöglicht die Nutzung von Telefonkabeln, die ursprünglich für die Verbindung von Teilnehmern, aber auch zwischen analogen Vermittlungsstellen vorgesehen waren.
ISPs (Internet Service Provider) können dadurch Multimediadienste, VOD (Video on Demand), VoIP (Voice over IP), Videotelefonie, IPTV usw. anbieten.
Kann im MC-700/1500/1000R-Gehäuse installiert werden.
Dieses Produkt ist nicht mit dem PLANET VC-201A-Konverter kompatibel.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Port 1: 10/100/1000BASE-T RJ45 (IEEE 802.3af /802.3at PoE-Injektor 30 W)
Port 2: RJ11, xDSL-Port mit VDSL2- oder ADSL2+-Anschluss
Ausführung: intern
Stromversorgung: externes DC 54 V, 0,74 A Netzteil (Netzteil im Lieferumfang enthalten)
Schutz: 6 KV DC Ethernet ESD
Betriebstemperatur: 0 bis 50 °C
Gewicht: 206 g
Abmessungen: 97 × 70 × 26 mm
Bereiche für Zweidraht-Downstream/Upstream:
Interleave, asymmetrisch, 8 dB
200 m ----> 190 Mbit/s / 90 Mbit/s
400 m ----> 163 Mbit/s / 64 Mbit/s
600 m ----> 110 Mbit/s / 34 Mbit/s
800 m ----> 73 Mbit/s / 18 Mbit/s
1000 m ---> 49 Mbit/s / 10 Mbit/s
1200 m ---> 39 Mbit/s / 8 Mbit/s
1400 m ---> 25 Mbit/s / 6 Mbit/s
Interleave, Sym, 8dB
200 m ---> 149 Mbit/s / 141 Mbit/s
400 m ---> 116 Mbit/s / 115 Mbit/s
600 m ---> 72 Mbit/s / 70 Mbit/s
800 m ---> 45 Mbit/s / 44 Mbit/s
1000 m --> 26 Mbit/s / 16 Mbit/s
1200 m --> 26 Mbit/s / 12 Mbit/s
1400 m --> 29 Mbit/s / 12 Mbit/s
G.INP, Asymmetrisch, 8dB
200 m ---> 192 Mbit/s / 93 Mbit/s
400 m ---> 159 Mbit/s / 64 Mbit/s
600 m ---> 106 Mbit/s / 37 Mbit/s
800 m ---> 68 Mbit/s / 19 Mbit/s
1000 m --> 49 Mbit/s / 8 Mbit/s
1200 m --> 29 Mbit/s / 8 Mbit/s
1400 m --> 26 Mbit/s / 6 Mbit/s
G.INP, Sym, 8dB
200 m ---> 150 Mbit/s / 150 Mbit/s
400 m ---> 114 Mbit/s / 113 Mbit/s
600 m ---> 69 Mbit/s / 69 Mbit/s
800 m ---> 49 Mbit/s / 39 Mbit/s
1000 m --> 27 Mbit/s / 24 Mbit/s
1200 m --> 26 Mbit/s / 12 Mbit/s
1400 m --> 21 Mbit/s / 11 Mbit/s
Interleave, asymmetrisch, 12 dB
200 m ---> 177 Mbit/s / 83 Mbit/s
400 m ---> 145 Mbit/s / 57 Mbit/s
600 m ---> 92 Mbit/s / 31 Mbit/s
800 m ---> 59 Mbit/s / 15 Mbit/s
1000 m --> 44 Mbit/s / 10 Mbit/s
1200 m --> 32 Mbit/s / 6 Mbit/s
1400 m --> 22 Mbit/s / 3 Mbit/s
Interleave, Sym, 12 dB
200 m ---> 136 Mbit/s / 129 Mbit/s
400 m ---> 100 Mbit/s / 101 Mbit/s
600 m ---> 58 Mbit/s / 57 Mbit/s
800 m ---> 42 Mbit/s / 36 Mbit/s
1000 m --> 23 Mbit/s / 12 Mbit/s
1200 m --> 23 Mbit/s / 10 Mbit/s
1400 m --> 17 Mbit/s / 11 Mbit/s
G.INP, Asymmetrisch, 12dB
200 m ---> 177 Mbit/s / 85 Mbit/s
400 m ---> 144 Mbit/s / 51 Mbit/s
600 m ---> 87 Mbit/s / 29 Mbit/s
800 m ---> 55 Mbit/s / 15 Mbit/s
1000 m --> 40 Mbit/s / 8 Mbit/s
1200 m --> 38 Mbit/s / 8 Mbit/s
1400 m --> 26 Mbit/s / 4 Mbit/s
G.INP, Sym, 12dB
200 m ----> 136 Mbit/s / 133 Mbit/s
400 m ----> 97 Mbit/s / 102 Mbit/s
600 m ----> 54 Mbit/s / 56 Mbit/s
800 m ----> 40 Mbit/s / 35 Mbit/s
1000 m --> 24 Mbit/s / 22 Mbit/s
1200 m --> 24 Mbit/s / 9 Mbit/s
1400 m --> 18 Mbit/s / 12 Mbit/s
