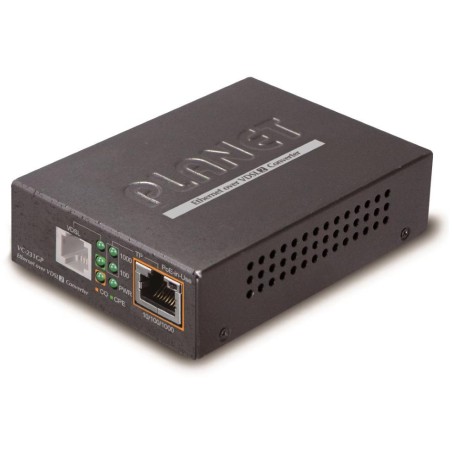

Planét VC-231GP, Ethernet VDSL2 konvertor, 1000Base-T, PoE 802.3at 30W, profil 30a, G.993.5 Vectoring, G.INP

PLANET VC-231GP

PoE konvertor pre ethernet po dvojvodičovom vedení (technológia VDSL2/ADSL2+). 1× LAN RJ-45, 1× VDSL2 RJ-11, splitter pre POTS pripojenie.
Nastavenie DIP prepínačmi. Voliteľne Master/Slave. Transparentný bridge. Dosah 1,4 km (AWG24 alebo lepší). Napájanie DC 54 V/ 0,74 A (zdroj je súčasťou balenia).

DSL/Ethernet bridge, ktorý umožňuje vysokorýchlostnú komunikáciu po dvojvodičovom vedení. Transparentne konvertuje Ethernet. Rovnaké zariadenie môže byť použité ako master (CO) aj slave (CPE). Nebráni telefónnej komunikácii, má vstavaný rozbočovací filter pre hovorové frekvenčné pásmo.

Parametre nastavované štyrmi DIP prepínačmi na zariadení: voľba CPE/CO, voľba modulácie, symetrická/asymetrická prevádzka, voľba SNR.
Spĺňa štandardy ITU-T G.993.2 VDSL2 Profile 17a (frekvenčné pásmo 0,13-17,66 MHz).

S pomocou externého splitera je možné zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia. S výhodou tak možno využiť telefónne káblové vedenia pôvodne určené na spojenie nielen k účastníkom ale aj medzi analógovými ústredňami.

ISP (internet service provider) poskytovateľom je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV a pod.

Je možné inštalovať do šasi MC-700/1500/1000R.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Port 1: 10/100/1000BASE-T RJ45 (IEEE 802.3af /802.3at PoE Injektor 30 W)

Port 2: RJ11, xDSL port s VDSL2 alebo ADSL2+ pripojením

Prevedenie: vnútorné

Napájanie: externý zdroj DC 54 V, 0.74 A (zdroj je súčasťou balenia)

Ochrana: 6 KV DC Ethernet ESD

Prevádzková teplota: 0 až 50 °C

Hmotnosť: 206 g

Rozmery: 97 × 70 × 26 mm

Dosahy pre dvojvodičové vedenie downstream/upstream:

Interleave, Asym, 8dB

200 m ----> 190 Mbps / 90 Mbps

400 m ----> 163 Mbps / 64 Mbps

600 m ----> 110 Mbps / 34 Mbps

800 m ----> 73 Mbps / 18 Mbps

1000 m ---> 49 Mbps / 10 Mbps

1200 m ---> 39 Mbps / 8 Mbps

1400 m ---> 25 Mbps / 6 Mbps

Interleave, Sym, 8dB

200 m ---> 149 Mbps / 141 Mbps

400 m ---> 116 Mbps / 115 Mbps

600 m ---> 72 Mbps / 70 Mbps

800 m ---> 45 Mbps / 44 Mbps

1000 m --> 26 Mbps / 16 Mbps

1200 m --> 26 Mbps / 12 Mbps

1400 m --> 29 Mbps / 12 Mbps

G.INP, Asym, 8dB

200 m ---> 192 Mbps / 93 Mbps

400 m ---> 159 Mbps / 64 Mbps

600 m ---> 106 Mbps / 37 Mbps

800 m ---> 68 Mbps / 19 Mbps

1000 m --> 49 Mbps / 8 Mbps

1200 m --> 29 Mbps / 8 Mbps

1400 m --> 26 Mbps / 6 Mbps

G.INP, Sym, 8dB

200 m ---> 150 Mbps / 150 Mbps

400 m ---> 114 Mbps / 113 Mbps

600 m ---> 69 Mbps / 69 Mbps

800 m ---> 49 Mbps / 39 Mbps

1000 m --> 27 Mbps / 24 Mbps

1200 m --> 26 Mbps / 12 Mbps

1400 m --> 21 Mbps / 11 Mbps

Interleave, Asym, 12dB

200 m ---> 177 Mbps / 83 Mbps

400 m ---> 145 Mbps / 57 Mbps

600 m ---> 92 Mbps / 31 Mbps

800 m ---> 59 Mbps / 15 Mbps

1000 m --> 44 Mbps / 10 Mbps

1200 m --> 32 Mbps / 6 Mbps

1400 m --> 22 Mbps / 3 Mbps

Interleave, Sym, 12dB

200 m ---> 136 Mbps / 129 Mbps

400 m ---> 100 Mbps / 101 Mbps

600 m ---> 58 Mbps / 57 Mbps

800 m ---> 42 Mbps / 36 Mbps

1000 m --> 23 Mbps / 12 Mbps

1200 m --> 23 Mbps / 10 Mbps

1400 m --> 17 Mbps / 11 Mbps

G.INP, Asym, 12dB

200 m ---> 177 Mbps / 85 Mbps

400 m ---> 144 Mbps / 51 Mbps

600 m ---> 87 Mbps / 29 Mbps

800 m ---> 55 Mbps / 15 Mbps

1000 m --> 40 Mbps / 8 Mbps

1200 m --> 38 Mbps / 8 Mbps

1400 m --> 26 Mbps / 4 Mbps

G.INP, Sym, 12dB

200 m ----> 136 Mbps / 133 Mbps

400 m ----> 97 Mbps / 102 Mbps

600 m ----> 54 Mbps / 56 Mbps

800 m ----> 40 Mbps / 35 Mbps

1000 m --> 24 Mbps / 22 Mbps

1200 m --> 24 Mbps / 9 Mbps

1400 m --> 18 Mbps / 12 Mbps

---

---

---

---
