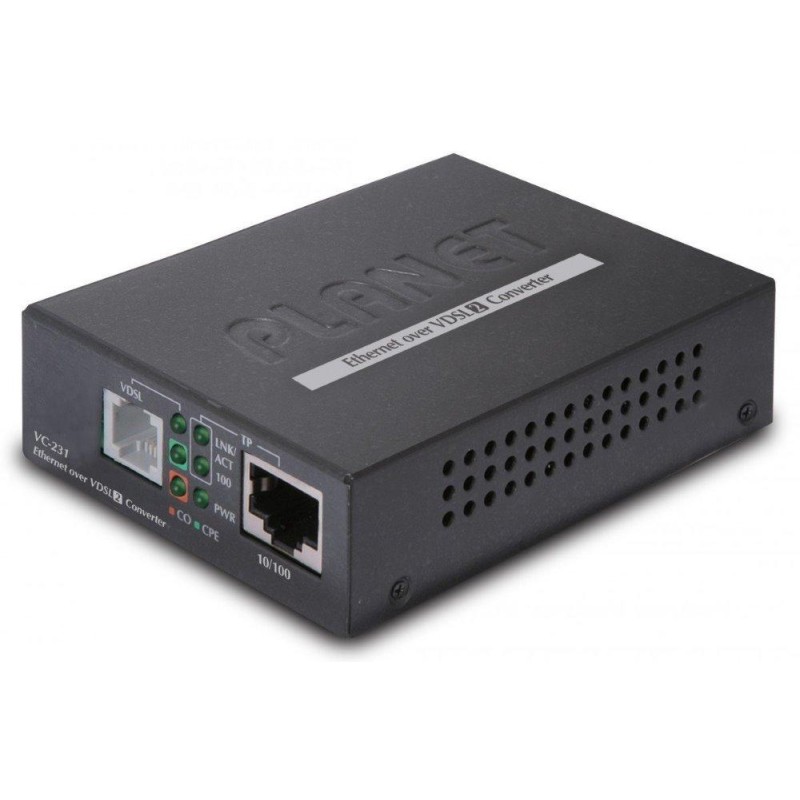

PLANETA VC-231
Ethernet przez linię telefoniczną (technologia VDSL2). 1× LAN RJ-45, 1× złącze VDSL2 RJ-11. 100/100 Mbps przy 300 m. Zasilanie DC 5 V/ 2 A (zasilacz w zestawie).
Przezroczysty most. Zasięg do 1,4 km. Ustawienia przełącznika DIP. Opcjonalny Master (CO) / Slave (CPE). Możliwa praca na linii VDSL O2.
Potężny konwerter LRE (Long Reach Ethernet) z Ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) umożliwia transmisję danych przez symetryczną parę przewodów z prędkością do 100 Mbit/s na 300 m lub 50/2 Mbps na odległość do 1,4 km. Urządzenie jest uniwersalne jako jednostka master (CO) / slave (CPE), ustawianie trybu za pomocą przełącznika. Jednostka obsługuje tryby pracy VDSL2 17a, 30a, a także „band Plan997” wpływające na symetryczną transmisję danych przy wyższych prędkościach.
Za pomocą zewnętrznego rozdzielacza można utrzymać usługę głosową na linii telefonicznej bez dalszych modyfikacji okablowania, ruch danych jest po prostu kojarzony z istniejącym ruchem głosowym. Pozwala to na wykorzystanie linii kablowych telefonicznych pierwotnie przeznaczonych do połączeń nie tylko do abonentów, ale także między centralami analogowymi.
Dzięki temu dostawca usług internetowych (ISP) może oferować usługi multimedialne, VOD (wideo na żądanie), VoIP (telefonia przez IP), wideotelefonię, IPTV itp. Router może być z powodzeniem obsługiwany przez łącza VDSL sieci O2.
Ten produkt nie jest kompatybilny z konwerterem PLANET VC-201A.
PODSTAWOWE DANE TECHNICZNE
Porty:
1x 10/100Base-TX, RJ-45
1x VDSL, RJ-11
Obsługa transmisji: JumboFrame 1K adresów MAC
Zgodność ze standardami: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Przezroczysty dla: znacznika IEEE 802.1Q VLAN
Standard: ITU-T G.993.1, ITU-T G.997.1, ITU-T G.993.2
Przełączanie DIP: wybór CPE/CO, wybór modulacji, wybór limitu komunikacji, wybór SNR
Zasilanie: z zewnętrznego zasilacza 5 V/2 A (zasilacz w zestawie)
Temperatura pracy: 0 do 50°C, wilgotność <90%
Wymiary: 97 × 70 × 26 mm
Waga: 199g
Możliwość montażu w obudowach: MC-700, MC-1500, MC-1500R
Zasięgi i prędkości na liniach z przewodnikami AWG24 i lepszymi: Profil 17a (Downstream / Upstream) - 200m -> 86/65Mbps
- 400m -> 86/52Mbps
- 600m -> 81/36Mbps
- 800m -> 72/19 Mb/s
- 1000m -> 60/9Mbps
- 1200m -> 59/6 Mb/s
- 1400m -> 49/2 Mb/s
Profil 30a (Downstream / Upstream) - 300m -> 100/100Mbps
- 400m -> 90/90Mbps
- 600m -> 61/40Mbps
- 800m -> 54/8Mbps
Ustawienia połączenia O2 VDSL
modem w trybie CPE; dodatkowe przełączniki DIP FEC, profil VDSL, SNR w zależności od jakości łącza (standard FEC=Fast, VDSL=30a, SNR=9dB)
w routerze na interfejsie WAN zastosuj VLAN ID:848
ustaw klienta PPPoE przez WAN, logowanie: O2/O2
Należy również zwrócić uwagę na ustawienia routera, zapory sieciowej, uprawnień dostępu, UPnP itp.
