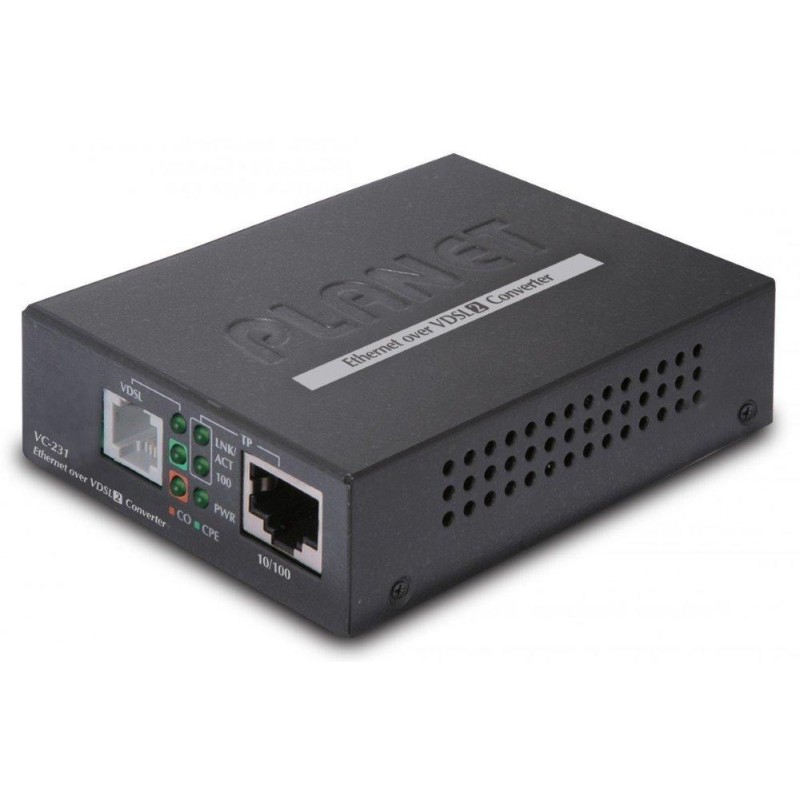

Planet VC-231, Ethernet VDSL2 konvertor, 100Mbit, master/slave, RJ-11, profil 30a, band Plan997

PLANET VC-231

Ethernet po telefónnom vedení (technológia VDSL2). 1× LAN RJ-45, 1× VDSL2 RJ-11 konektor. 100/100 Mbps na 300 m. Napájanie DC 5 V/ 2 A (zdroj je súčasťou balenia).

Transparentný bridge. Dosah až 1,4 km. Nastavenie DIP prepínačmi. Voliteľne Master (CO) / Slave (CPE). Možná prevádzka na VDSL O2 linke.

Výkonný LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) dovoľuje preniesť dáta symetrickým párom vodičov rýchlosťou až 100 Mbit/s na 300 m alebo 50/2 Mbps do vzdialenosti až 1. Zariadenie je univerzálna ako master (CO) / slave (CPE) jednotka, nastavenie režimu prepínačom. Jednotka podporuje VDSL2 operačnej módy 17a, 30a a tiež „band Plan997“ postihujúci symetrický prenos dát vyššou rýchlosťou.

S pomocou externého splitera je možné zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia, dátová prevádzka sa jednoducho pridruží k existujúcemu hlasovému. S výhodou tak možno využiť telefónne káblové vedenia pôvodne určené na spojenie nielen k účastníkom ale aj medzi analógovými ústredňami.
ISP (internet service provider) je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV a pod. Router je možné úspešne prevádzkovať nad VDSL linkami O2.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÁ ŠPECIFIKÁCIA

Porty:

1× 10/100Base-TX, RJ-45

1× VDSL, RJ-11

Podpora prenosu: JumboFrame 1K MAC adries

Súlad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3x

Transparentné pre: IEEE 802.1Q VLAN tag

Štandard: ITU-T G.993.1, ITU-T G.997.1, ITU-T G.993.2

DIP prepínanie: voľba CPE/CO, voľba modulácie, voľba komunikačného limitu, voľba SNR

Napájanie: z externého adaptéra, 5 V/2 A (zdroj je súčasťou balenia)

Prevádzková teplota: 0 až 50 °C, vlhkosť <90 %

Rozmery: 97 × 70 × 26 mm

Hmotnosť: 199 g

Možno inštalovať do šasi: MC-700, MC-1500, MC-1500R

Dosahy a rýchlosti na vedenie s vodičmi AWG24 a lepších:
17a profil (Downstream / Upstream)

- 200m -> 86/65Mbps

- 400m -> 86/52Mbps

- 600m -> 81/36Mbps

- 800m -> 72/19Mbps

- 1000m -> 60/9Mbps

- 1200m -> 59/6Mbps

- 1400m -> 49/2Mbps


30a profil (Downstream / Upstream)

- 300m -> 100/100Mbps

- 400m -> 90/90Mbps

- 600m -> 61/40Mbps

- 800m -> 54/8Mbps

Nastavenie pre O2 VDSL pripojenie

modem v režime CPE; ďalšie DIP prepínače FEC, VDSL profil, SNR podľa kvality linky (štandardne FEC=Fast, VDSL=30a, SNR=9dB)
v routeri na WAN rozhranie aplikovať VLAN ID:848
nad WAN nastaviť PPPoE klienta, Login: O2/O2
ďalej venujte pozornosť nastaveniu vášho routera, jeho firewallu, prístupových práv, UPnP atď.

---

Príklady aplikácií:

---

---

---
