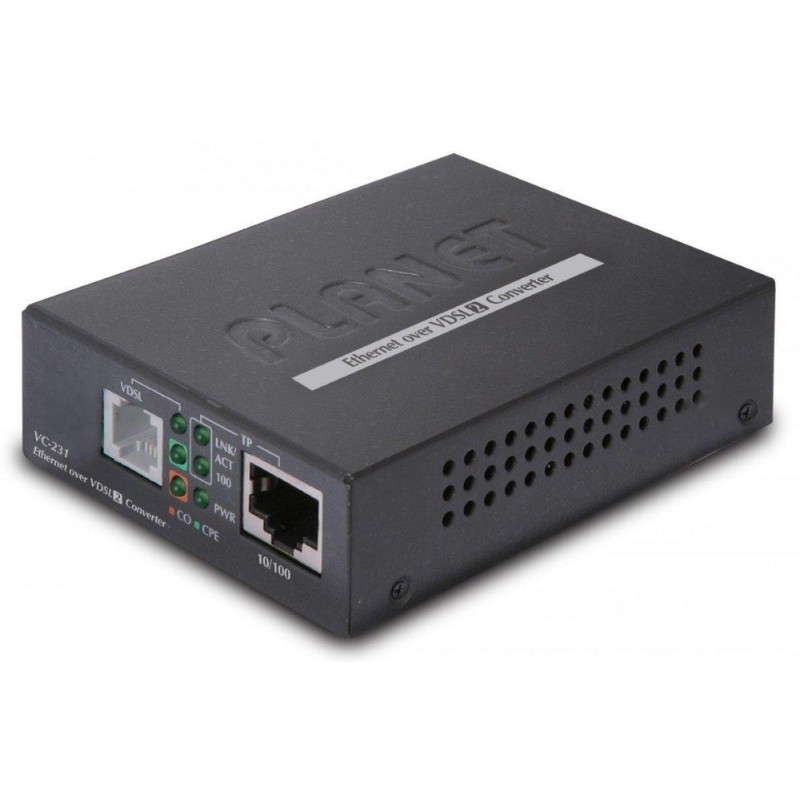

PLANET VC-231
Ethernet über Telefonleitung (VDSL2-Technologie). 1× LAN RJ-45, 1× VDSL2 RJ-11-Anschluss. 100/100 Mbit/s bei 300 m. Stromversorgung DC 5 V/2 A (Netzteil im Lieferumfang enthalten).
Transparente Brücke. Reichweite bis zu 1,4 km. DIP-Schalter-Einstellungen. Wahlweise Master (CO) / Slave (CPE). Betrieb an VDSL-O2-Leitungen möglich.
Der leistungsstarke LRE (Long Reach Ethernet)-Konverter von Ethernet auf VDSL2 (Very-high-data-rate Digital Subscriber Line 2) ermöglicht die Datenübertragung über ein symmetrisches Adernpaar mit Geschwindigkeiten von bis zu 100 Mbit/s über 300 m oder 50/2 Mbit/s über Entfernungen von bis zu 1,4 km. Das Gerät ist universell als Master (CO) / Slave (CPE) einsetzbar, die Moduseinstellung erfolgt über einen Schalter. Das Gerät unterstützt die VDSL2-Betriebsarten 17a, 30a sowie „Band Plan997“ für symmetrische Datenübertragung mit höheren Geschwindigkeiten.
Mithilfe eines externen Splitters kann der Sprachdienst auf der Telefonleitung ohne weitere Verkabelungsänderungen aufrechterhalten werden; der Datenverkehr wird einfach mit dem bestehenden Sprachverkehr verknüpft. Dies ermöglicht die Nutzung von Telefonkabeln, die ursprünglich für die Verbindung nicht nur zu Teilnehmern, sondern auch zwischen analogen Vermittlungsstellen vorgesehen waren.
Dadurch kann der ISP (Internet Service Provider) Multimediadienste, VOD (Video on Demand), VoIP (Voice over IP), Videotelefonie, IPTV etc. anbieten. Der Router kann erfolgreich über die VDSL-Leitungen von O2 betrieben werden.
Dieses Produkt ist nicht mit dem PLANET VC-201A-Konverter kompatibel.
GRUNDLEGENDE SPEZIFIKATIONEN
Häfen:
1× 10/100Base-TX, RJ-45
1× VDSL, RJ-11
Übertragungsunterstützung: JumboFrame 1K MAC-Adressen
Konformität mit Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Transparent für: IEEE 802.1Q VLAN-Tag
Standard: ITU-T G.993.1, ITU-T G.997.1, ITU-T G.993.2
DIP-Schalter: CPE/CO-Auswahl, Modulationsauswahl, Auswahl der Kommunikationsgrenze, SNR-Auswahl
Stromversorgung: über externes Netzteil, 5 V/2 A (Netzteil im Lieferumfang enthalten)
Betriebstemperatur: 0 bis 50°C, Luftfeuchtigkeit <90%
Abmessungen: 97 × 70 × 26 mm
Gewicht: 199 g
Kann in Gehäuse eingebaut werden: MC-700, MC-1500, MC-1500R
Reichweiten und Geschwindigkeiten auf Leitungen mit AWG24 und besseren Leitern: 17a-Profil (Downstream / Upstream) 200 m -> 86/65 Mbit/s
400 m -> 86/52 Mbit/s
600 m -> 81/36 Mbit/s
800 m -> 72/19 Mbit/s
1000 m -> 60/9 Mbit/s
1200 m -> 59/6 Mbit/s
1400 m -> 49/2 Mbit/s
30a-Profil (Downstream / Upstream) 300 m -> 100/100 Mbit/s
400 m -> 90/90 Mbit/s
600 m -> 61/40 Mbit/s
800 m -> 54/8 Mbit/s
Einstellungen für den O2 VDSL-Anschluss
Modem im CPE-Modus; zusätzliche DIP-Schalter FEC, VDSL-Profil, SNR je nach Leitungsqualität (Standard FEC=Fast, VDSL=30a, SNR=9dB)
im Router auf der WAN-Schnittstelle VLAN-ID:848 anwenden
PPPoE-Client über WAN einrichten, Login: O2/O2
Achten Sie auch auf die Einstellungen Ihres Routers, dessen Firewall, Zugriffsrechte, UPnP usw.
Anwendungsbeispiele:
