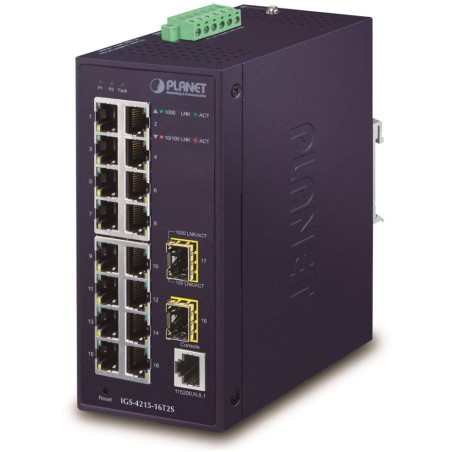

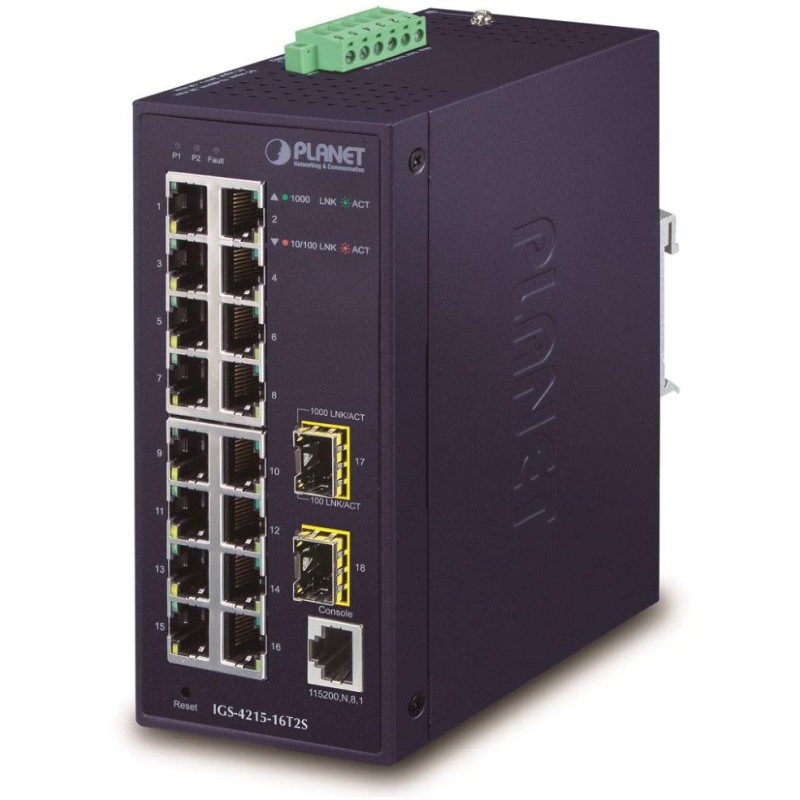

PLANET IGS-4215-16T2S
Industriell verwalteter Switch 16x RJ-45 10/100/1000Base-T, 2x SFP 100/1000Base-SX/LX/BX (DDM-Diagnose).
Unterstützt IPv4/IPv6, Web/SNMP/Telnet/Konsolenverwaltung , VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, Link Aggregation 802.3ad LACP , QoS, DHCP-Snooping, LLDP, IGMPv1/v2/v3.
Alarmausgang bei Stromausfall, ESD-Schutz bis 6 kV, Schutzart IP30, Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , Montage auf DIN-Schiene oder direkt an der Wand, duale Stromversorgung DC 12-48 V + AC 24 V.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Erschütterungen ausgelegt. Die Switches der Serie verfügen über einen erweiterten Temperaturbereich.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard -DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 16 x RJ-45 10/100/1000Base-T, 2 x SFP 100/1000BASE-SX/LX/BX, 1 x RJ-45 serieller Konsolenport
Speicher: 8.000 MAC-Adressen, 4,1 MB Puffer
Durchsatz: 36 Gbit/s Bus, betriebsbereit 26,79 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 12-48 V redundant + AC 24 V, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 15 W
Schutz: ESD bis 6kV, Schaltalarmrelais (24V/1A) bei Primärstromausfall, Verpolungsschutz, Stromanschluss am Klemmenblock
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 152 x 107 x 66 mm
Gewicht: 813 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/IP oder 802.1p
VLAN-Unterstützung: IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Sprach-VLAN
VLAN-Protokoll
Privates VLAN
GVRP
VLAN-Verwaltung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, mehrere Ports auf einem
Link Aggregation: IEEE 802.3ad LACP und statischer Trunk, 8 Ports in 8 Gruppen
IGMP-Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus und Portfilterung
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS), IP-MAC-Portbindung
DHCP Snooping: ja (Blockierung ausländischer ch DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
