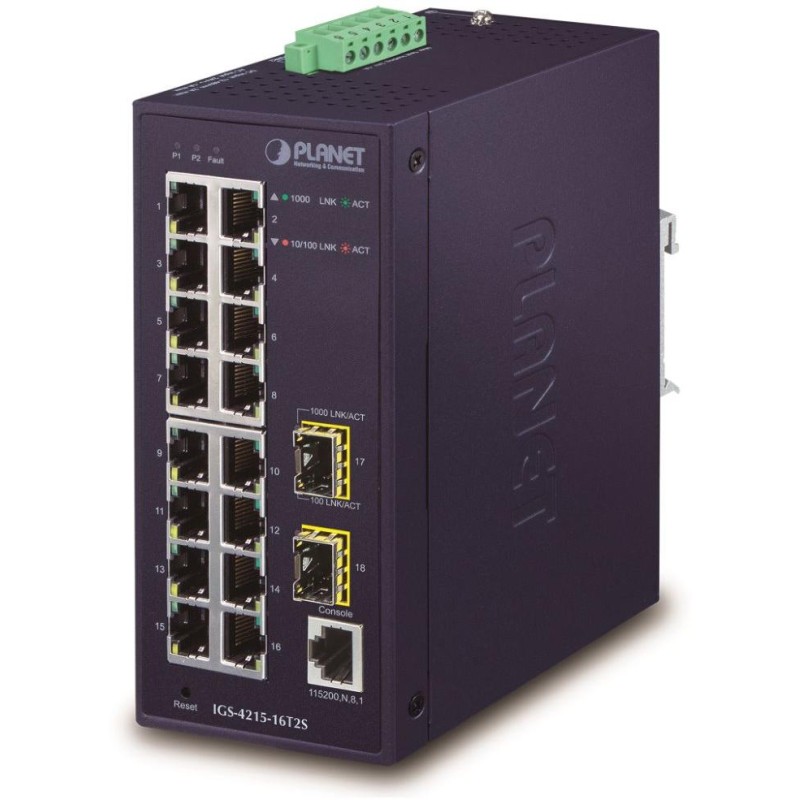

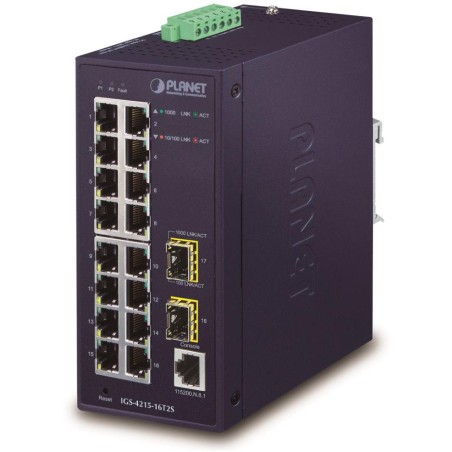

PLANET IGS-4215-16T2S
Průmyslový spravovatelný přepínač 16x RJ-45 10/100/1000Base-T, 2x SFP 100/1000Base-SX/LX/BX (diagnostika DDM).
Podpora IPv4/IPv6, Web/SNMP/Telnet/konzole management, VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, agregace linek 802.3ad LACP, QoS, DHCP snooping, LLDP, IGMPv1/v2/v3.
Alarmový výstup při výpadku, ESD ochrana do 6 kV, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, montáž na DIN lištu nebo přímo na zeď, duální napájení DC 12-48 V + AC 24 V.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 16 x RJ-45 10/100/1000Base-T, 2 x SFP 100/1000BASE-SX/LX/BX, 1 x RJ-45 sériový port konzole
Paměť: 8k MAC adres, buffer 4,1Mb
Propustnost: sběrnice 36 Gbps, provozně 26,79 Mpps (64B)
Podpora přenosu: JumboFrame 10K
Verze IP protokolu: IPv4, IPv6
Provedení: DIN lišta, na zeď
Napájení: zdroj DC 12-48 V redundantní + AC 24 V, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 15 W
Ochrana: ESD do 6kV, spínací poplachové relé (24V/1A) při výpadku primárního napájení, ochrana proti přepólování, připojení napájení na svorkovnici
Provozní teplota: -40 až +75 °C, vlhkost do 95%
Rozměry: 152 x 107 x 66 mm
Hmotnost: 813 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Řízení přístupu: Protokol ACL založený na IP a MAC
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy, protokolu, portu
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/IP nebo 802.1p
Podpora VLAN:
IEEE 802.1Q
až 256 VLAN skupin, až 4094 VLAN ID
Q-in-Q tunneling
Voice VLAN
Protocol VLAN
Private VLAN
GVRP
Management VLAN
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, RX+TX, více portů na jeden
Agregace linek: IEEE 802.3ad LACP a static trunk, 8 porty v 8 skupinách
Multicast IGMP: IGMP v1/v2/v3, podpora režimu IGMP querier mode a filtrování portů
Autentizace připojených zařízení: IEEE 802.1x (RADIUS), IP-MAC port binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
