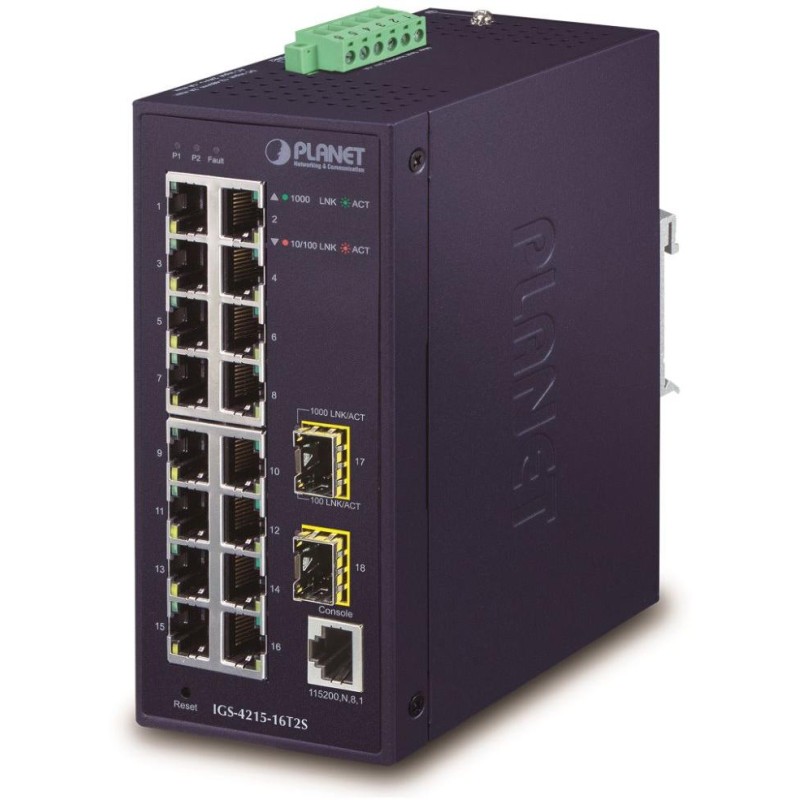

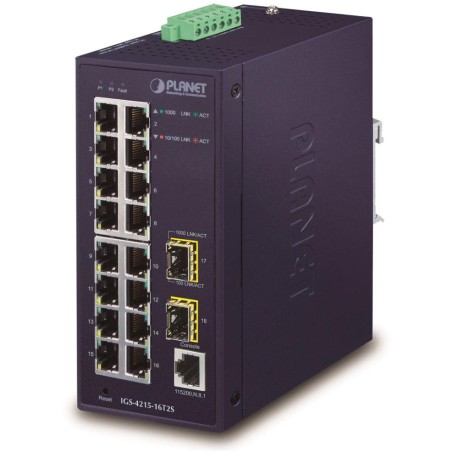

Planet IGS-4215-16T2S priemyselný L2 switch, 16x1Gb, 2x1Gb SFP, dual 12-48VDC, -40 ~ 75 ° C, 1x RJ45 serial port, IP30

PLANET IGS-4215-16T2S

Priemyselný spravovateľný prepínač 16x RJ-45 10/100/1000Base-T, 2x SFP 100/1000Base-SX/LX/BX (diagnostika DDM).

Podpora IPv4/IPv6, Web/SNMP/Telnet/konzola manažment , VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, agregácia liniek 802.3ad LACP , QoS, DHCP snooping, LLDP, IGMPv1/v2/v3.

Alarmový výstup pri výpadku, ESD ochrana do 6 kV, krytie IP30, hliníková skriňa, pracovná teplota -40 až +75 °C , montáž na DIN lištu alebo priamo na stenu, duálne napájanie DC 12-48 V + AC 24 V.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 16 x RJ-45 10/100/1000Base-T, 2 x SFP 100/1000BASE-SX/LX/BX, 1 x RJ-45 sériový port konzoly

Pamäť: 8k MAC adries, buffer 4,1Mb

Priepustnosť: zbernica 36 Gbps, prevádzkovo 26,79 Mpps (64B)

Podpora prenosu: JumboFrame 10K

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: zdroj DC 12-48 V redundantný + AC 24 V, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 15 W

Ochrana: ESD do 6kV, spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici

Prevádzková teplota: -40 až +75 °C, vlhkosť do 95%

Rozmery: 152 x 107 x 66 mm

Hmotnosť: 813 g

Funkcia administrácie:

Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3

Riadenie prístupu: Protokol ACL založený na IP a MAC

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/IP alebo 802.1p

Podpora VLAN:

IEEE 802.1Q
až 256 VLAN skupín, až 4094 VLAN ID
Q-in-Q tunneling
Voice VLAN
Protocol VLAN
Private VLAN
GVRP
Management VLAN

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, RX+TX, viac portov na jeden

Agregácia liniek: IEEE 802.3ad LACP a static trunk, 8 porty v 8 skupinách

Multicast IGMP: IGMP v1/v2/v3, podpora režimu IGMP querier mode a filtrovanie portov

Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS), IP-MAC port binding

DHCP Snooping: áno (blokácia cudz ch DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---

---

---

---

---

---
