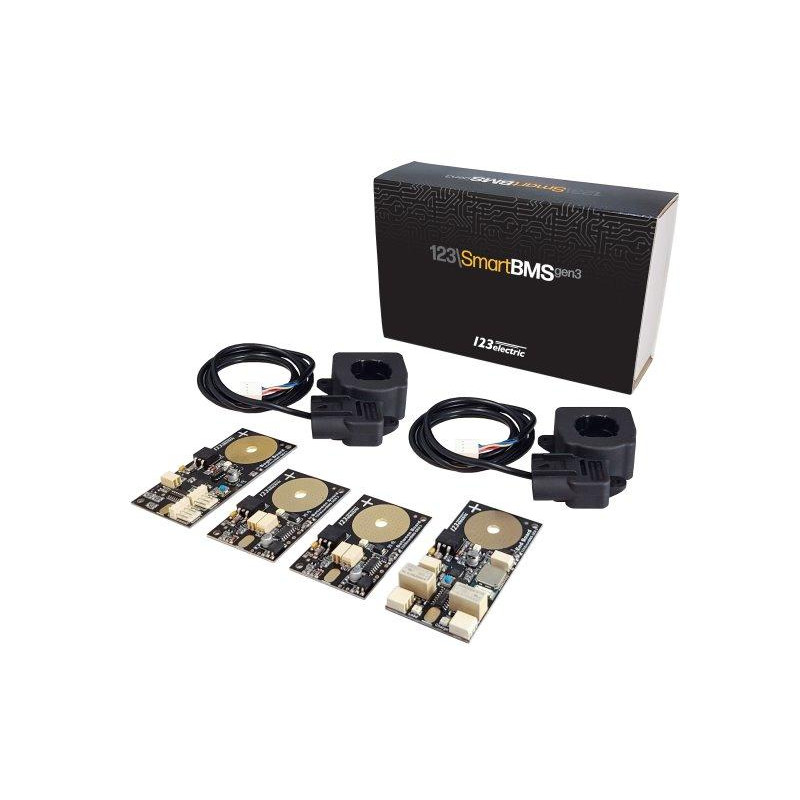

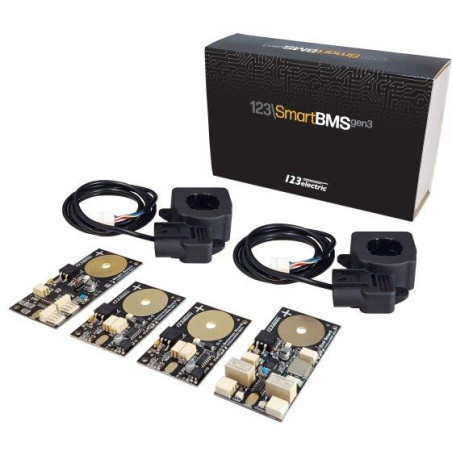

123electric BMS123 Smart Gen3 – Komplettset (4 Zellen) mit Bluetooth 4.0

123electric BMS123SM-G3-SET Komplettlösung für LFP-, LTO-, NMC- und Li-Ionen-Zellen zur Batterieherstellung mit Überwachung und Verwaltung über Bluetooth mithilfe eines Smartphones, iPads, Tablets oder eines anderen Geräts. Kompatibel mit LTO, funktioniert mit Zellspannungen zwischen 1,5–5,0 V. Hochpräzise Zweibereichs-SOC-Stromsensoren zum Messen einer großen Bandbreite von Stromstärken bis zu 50 %. Fehlerverlauf, um zu sehen, wann, in welcher Zelle und welcher Fehler aufgetreten ist. SOC-Protokollierung für die letzte Woche. Genauere Temperaturmessung in der Nähe des Zellpols. Firmware-Update über Funk. Einfachere Konfiguration. Im Paket enthalten sind 1x Begin-Modul (SOPGWL0310), 1x End-Modul (SOPGWL0417), 2x Between-Modul (SOPGWL0298), Zellverbindungskabel, 2x Stromsensor (500 A) zum unabhängigen Überwachen von Eingangs- und Ausgangsstrom. BMS123 Smart ist ein vollständig modulares System. Jede Batteriezelle ist mit einer kleinen Leiterplatte ausgestattet. Für die Installation werden drei Arten von Zellleiterplatten benötigt. Eine Begin-Platine wird auf der ersten Zelle installiert, eine End-Platine wird auf der letzten Zelle installiert und auf jeder Zelle zwischen der ersten und der letzten Zelle eine normale Platine. Für ein Batteriepaket mit 4 Zellen (12 V) benötigen Sie nur ein Begin-Modul, ein End-Modul und zwei normale Zellmodule. Begin-Modul: End-Modul: Bei größeren Batterien (24 V, 48 V usw.) können Sie mit einem kompletten Set (4 Zellen) beginnen und einfach zusätzliche normale Zellmodule kaufen, die auf weiteren Zellen zwischen der ersten und der letzten Zelle installiert werden. Auf diese Weise können Sie einfach ein komplettes System für eine beliebige Anzahl von Zellen erstellen! Beispiel einer Batteriekonfiguration: 24 V-Paket (mit 8 LiFePO4-Zellen): BMS123 Smart – das komplette Set enthält 4 Zellen (1× First IN, 1× Last OUT, 2× Single CM); für die nächsten 4 Zellen müssen Sie nur 4 zusätzliche Single Cell (CM)-Module kaufen. 48-V-Pack (mit 16 LiFePO4-Zellen): Für zusätzliche 12 Zellen kaufen Sie einfach 12 weitere Einzelzellenmodule (CM). Beispiel einer 2P4S-Batteriekonfiguration (z. B. 12 V [2 x 100 Ah]): Für diese Installation benötigen Sie nur ein 12-V-BMS-Kit. Zwei parallele Zellen sind immer noch nur eine Zelle. Smart BMS123-App. Einfache Installation direkt auf Zellebene. BMS123 Smart ist wirklich smart: Dieses BMS-System hat keine Hauptsteuereinheit! Alles ist direkt in die Zellmodule integriert. Die IN- und OUR-Zellenmodule enthalten alle Hardwarekomponenten für den Grundbetrieb des gesamten BMS-Systems. Darüber hinaus sammelt das OUT-Zellenmodul alle relevanten Daten und überträgt sie per Bluetooth 4.0 LE (Low Energy) an Ihr Tablet oder Telefon mit iOS oder Android. Der Zugriff auf Informationen zu Ihrer Batterie war noch nie so einfach. Überwachen Sie alles aus der Ferne, einschließlich der täglichen Produktion der Photovoltaikzellen, des täglichen Energieverbrauchs oder beispielsweise der Spannung aller Zellen auf einem einzigen Bildschirm. Verschaffen Sie sich einen vollständigen Überblick über Ihren Heimenergiespeicher auf Ihrem Smartphone oder Tablet! Clevere Vorteile des BMS123-Systems: Kleine Platine, die direkt an den Anschlüssen jeder Zelle installiert wird Eindrahtkommunikation, einfache Batterieinstallation Einfache Verkabelung des gesamten Systems, konzipiert für Energiespeichermärkte Keine zusätzliche Hauptsteuereinheit Keine externe Batterie für den Betrieb erforderlich, das BMS-System wird direkt von der Batterie mit Strom versorgt Detaillierte Überwachung und Ausgleich für jede Zelle separat Überprüfen Sie den Status aller Zellen auf einem Bildschirm Hervorragendes Preis-Leistungs-Verhältnis: robustes und zuverlässiges System zu einem sehr wettbewerbsfähigen Preis Einstellbare integrierte bistabile Relais mit geringem Stromverbrauch ermöglichen die Trennung von Ladegerät und Last bei vordefinierten Pegeln Optionale kostenlose Software für iOS oder Android Erweitertes Überwachungs-Dashboard Android-App iOS-App BMS123 Smart und Victron Neben dem Anschluss eines Lithium-Batteriesystems von Victron Energy an den Multi oder Quattro ist auch die Anbindung eines Drittanbietersystems möglich. In den meisten Installationen müssen die mit einem Lithium-Batteriesystem gelieferten Batteriemanagementsysteme (BMS) das Laden und Entladen der Batterien steuern. Im Allgemeinen wird der Ladevorgang gestoppt, wenn die maximale Zellspannung einen bestimmten Schwellenwert überschreitet, und die Last, die die Batterie entlädt, wird abgeschaltet, wenn die minimale Zellspannung unter ihren Schwellenwert fällt. BMS123 Smart-Schaltplan mit Victron-Wechselrichtern: 123electric BMS123 Smart – erweitertes Modul GRUNDLEGENDE SPEZIFIKATIONEN Eigenschaften: Betriebsspannungsbereich: 1,5 – 5,0 V Betriebstemperaturbereich: -40 bis 85 °C Spannungsmessgenauigkeit: ± 20 mV Temperaturmessgenauigkeit: ± 2 °C Ausgleichsstrom: 1 A Anzahl der Zellen: 2 – 255 Modultyp-Spezifikationen: Durchschnittlicher Stromwert des inneren Moduls: < 1,0 mA Durchschnittlicher Stromwert des Startmoduls mit 1 Stromsensor: < 1,1 mA Durchschnittlicher Stromwert des Startmoduls mit 2 Stromsensoren: < 1,6 mA Durchschnittlicher Stromwert des Terminalmoduls mit Bluetooth im Standby-Modus: < 1,6 mA Durchschnittlicher Stromwert des Terminalmoduls mit einem per Bluetooth verbundenen Gerät: < 11,0 mA Maximaler Stromwert durch das Lade-/Laderelais am Terminalmodul: 2 A bei 30 VDC 1 A bei 60 VDC Spezifikationen Messung mit einem Stromsensor mit zwei Bereichen: Messung Auflösung < 20 A: 50 mA Messauflösung > 20 A: 1,25 A Totpunkt um Null: ± 300 mA Max. Messstrom: 500 A Messspezifikationen mit einem Stromsensor mit zwei Bereichen (2× Schleife): Messauflösung < 10 A: 25 mA Messauflösung > 10 A: 625 mA Totpunkt um Null: ± 150 mA Max. Messstrom: 250 A Messspezifikationen mit einem Stromsensor mit zwei Bereichen (4× Schleife): Messauflösung < 5 A: 12,5 mA Messauflösung > 5 A: 313 mA Totpunkt um Null: ± 75 mA Max. Messstrom: 125 A
