Moduł rozszerzający TINYCONTROL z 1wire, I2C i wyświetlaczem OLED dla kontrolera LAN v3

Moduł Tinycontrol dla kontrolera LAN v3

Moduł rozszerzeń z 1wire, I2C i wyświetlaczem OLED 0,92" (osobny produkt) dla kontrolera LAN v3.

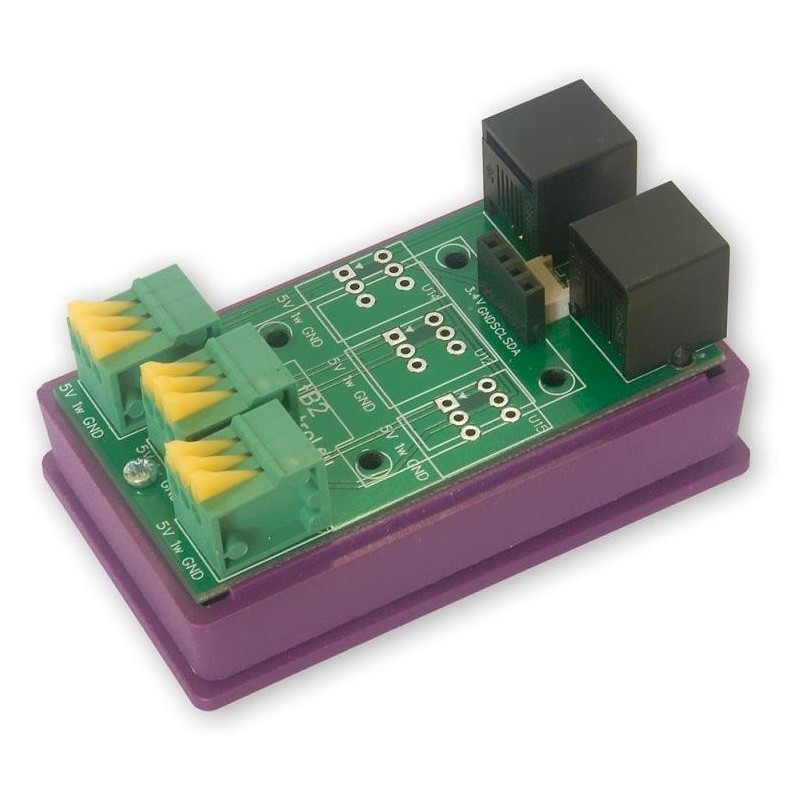

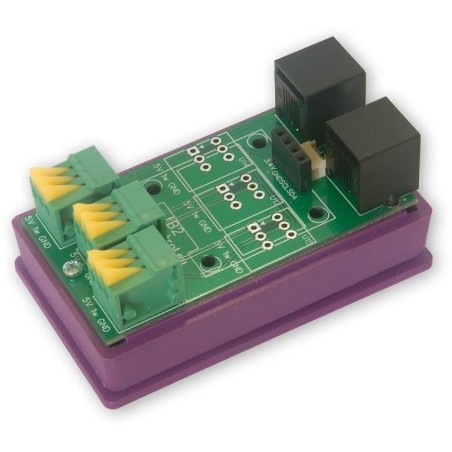

Płytka posiada zaciski sprężynowe umożliwiające wygodne podłączenie czujników DS18B20 (przekrój przewodu 0,5 ^mm2 ) oraz złącze micro JST 1,25 mm do magistrali I2C (np. do podłączenia czujnika BME280).

Komunikacja z kontrolerem LAN poprzez magistralę I2C lub 1-Wire. W tym celu należy podłączyć płytkę do złącza INP6 w kontrolerze LAN za pomocą 6-żyłowego kabla z wtyczką RJ-12, drugie gniazdo można wykorzystać do podłączenia kolejnego czujnika 1-Wire lub I2C. Na płytce znajduje się oznaczenie umożliwiające podłączenie czujników DS18B20 do magistrali 1-Wire.

Cechy:

•

• Moduł wyświetlacza jest łatwy w montażu i wymianie.

• obsługa komunikacji z Lan Kontrolerem v3 (magistrala I2C)

• opcjonalny montaż DIN

• drugie złącze można wykorzystać do podłączenia dodatkowych czujników


PODSTAWOWE DANE TECHNICZNE

Interfejs: 2× RJ-12 (I2C/1-Wire), 1× I2C micro (1,25 mm), 3× złącze 3-pinowe, 1× złącze 4-pinowe do wyświetlacza

Zasilanie: z magistrali

Wymiary: 66 × 36 × 18 mm

Wyświetlacz nie jest zawarty w zestawie! Można go znaleźć w powiązanych produktach pod kodem NJSGWL0032 .
