TINYCONTROL Erweiterungsmodul mit 1wire, I2C und OLED-Display für LAN-Controller v3

Tinycontrol-Modul für LAN-Controller v3

Erweiterungsmodul mit 1-Wire, I2C und 0,92" OLED-Display (separates Produkt) für LAN-Controller v3.

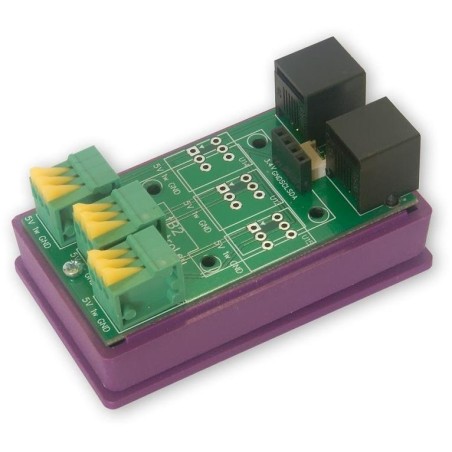

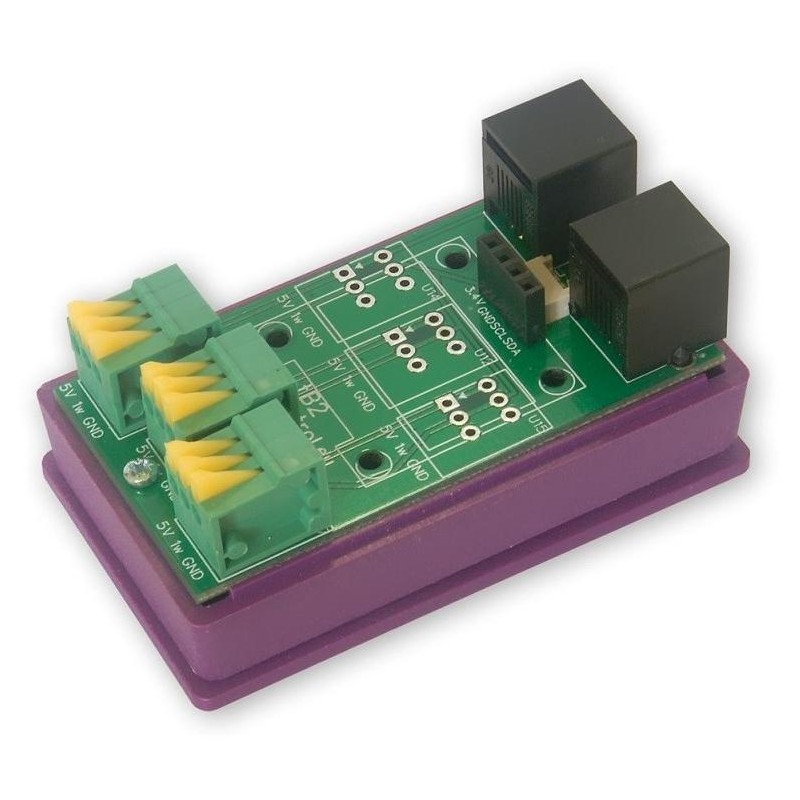

Die Platine verfügt über Federklemmen zum komfortablen Anschluss von DS18B20-Sensoren (Leitungsquerschnitt 0,5 mm ² ) und einen Micro JST 1,25 mm Stecker für den I2C-Bus (z.B. zum Anschluss eines BME280-Sensors).

Die Kommunikation mit dem LAN-Controller erfolgt über I²C oder 1-Wire. Dazu wird die Platine über ein 6-adriges Kabel mit RJ-12-Stecker an den INP6-Anschluss im LAN-Controller angeschlossen. Über die zweite Buchse kann ein weiterer 1-Wire- oder I²C-Sensor angeschlossen werden. Auf der Platine befindet sich eine Markierung für den Anschluss von DS18B20-Sensoren an den 1-Wire-Bus.

Merkmale:

•

• Das Anzeigemodul lässt sich einfach installieren und austauschen.

• Unterstützung für die Kommunikation mit Lan Controller v3 (I2C-Bus)

• optionale DIN-Montage

• der zweite Anschluss kann zum Anschluss weiterer Sensoren genutzt werden


GRUNDLEGENDE SPEZIFIKATIONEN

Schnittstelle: 2× RJ-12 (I2C/1-Wire), 1× I2C Micro (1,25 mm), 3× 3-Pin-Anschluss, 1× 4-Pin-Anschluss für Display

Stromversorgung: vom Bus

Abmessungen: 66 × 36 × 18 mm

Das Display ist nicht im Lieferumfang enthalten! Sie finden es in den verwandten Produkten unter dem Code NJSGWL0032 .
