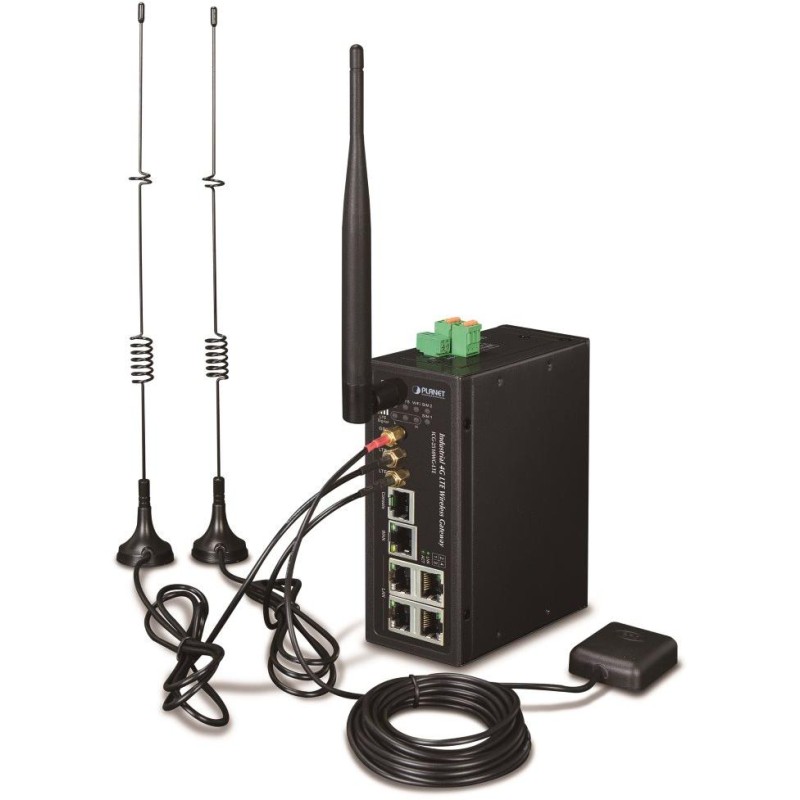

PLANETA ICG-2510WG-LTE
Przemysłowa bramka LTE do infrastruktury IoT/M2M , 1x WAN, 4x LAN, 1x RJ-45 (DB9), 2x wejście cyfrowe DI, 1x wyjście cyfrowe DO, 2x gniazdo SIM, 2x antena 5dbi (złącza SMA, sieci komórkowe 2G/3G/4G/LTE), 1x antena 1dbi (RP-SMA-J), 1x antena GPS 28dbi z kablem 3m (SMA) , 1x gniazdo microSD.
Zarządzanie Web/SNMP v1/v2c, obsługa CMS dla zdalnego dostępu. Router z zaporą, obsługa VPN IPsec+OpenVPN, filtr URL/IP/MAC.
Zabezpieczenie przeciwprzepięciowe ESD+EFT. Ochrona IP30, temperatura pracy od -35 do 75 °C , montaż na szynie DIN. Zasilanie DC 5 - 36 V (1,5 A).
Brama Ethernetu przemysłowego LTE do możliwych zastosowań w sieciach IoT (Internet of Things), M2M (machine to machine), ale także do regularnego połączenia internetowego w urządzeniach mobilnych lub instalacjach rozproszonych (elektrownie fotowoltaiczne). Brama może stać się solidnym elementem infrastruktury sieci danych klienta.
Podstawowy interfejs komunikacyjny stanowią dwa interfejsy LTE ze wsteczną obsługą sieci poprzedniej generacji (2G+3G), z których można korzystać w miejscach o słabym zasięgu sygnału, podczas przemieszczania się lub roamingu.
Brama obejmuje router z zaporą sieciową, VPN IPsec lub OpenVPN może być używany do połączenia, zarządzanie Web lub SNMP może być zabezpieczone protokołami SSH. Kontrola dostępu i ruch mogą być filtrowane na poziomie adresu MAC/IP/URL.
Oprócz funkcji bramy, urządzenie to jest również wyposażone w funkcję routera przewodowego za pośrednictwem złączy RJ-45. Dzięki temu urządzenie jest również gotowe do użycia z klasycznym połączeniem przewodowym, jeśli taka instalacja jest konieczna.
Elementy przemysłowe Planet można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet nawet w środowiskach przemysłowych. Urządzenia są zaprojektowane do wymagających warunków pracy z częstymi wstrząsami i wibracjami, mają zabezpieczenie przeciwprzepięciowe, nadają się do montażu w szafach zewnętrznych o zmiennych temperaturach pracy (zwykle bezprzewodowe, aplikacje MAN ISP i telemetria).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 4 x RJ-45 LAN 10/100/1000Base-T, 1 x RJ-45 WAN 10/100/1000Base-T, 1 x RJ-45 (DB9), 2 x wejście cyfrowe, 1 x wyjście cyfrowe (alarm), 2 x gniazdo SIM, 3 x SMA, 1 x RP-SMA-J, 1 x gniazdo microSD
Typ połączenia WAN: DHCP-4G, klient DHCP, statyczny adres IP, klient PPPoE, łącze 3G 1, łącze 3G 2, DHCP-Backup 4G
Obsługa MODBUS: tak, MODBUS TCP, działa tylko poprzez port konsoli
Pamięć: 1k adresów MAC
Wersja protokołu IP: IPv4, IPv6
Projekt: szyna DIN
Zasilanie: DC 9-36 V, całkowity pobór mocy do 8,4 W (zasilacz nie jest dołączony)
Ochrona: ESD do 15kV, EFT do 15kV
Temperatura pracy: -35 do +75 °C, wilgotność do 90%
Wymiary: 133 x 115,7 x 45 mm
Waga: 564g
Obsługiwane pasma i częstotliwości LTE:
FDD-LTE B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800)
TDD LTE B38/B40/B41 (2600/2300/2500)
WCDMA B1/B5/B8 (2100/850/900)
GSM/EDGE B3/B8 (1800/900)
Interfejs WiFi:
Typ: IEEE 802.11 b/g/n/ac
Anteny: 11dBi dla pasma 2,4GHz, 3dBi dla pasma 5GHz
Odnośnie nazwy: AP, Klient, Repeater, Most Repeatera
Przepustowość: do 300 Mb/s
Klienci WiFi: do 30
Funkcje administracyjne:
Zarządzanie: konsola, Telnet, Web (HTTP/HTTPS), SNMP v1, v2c, CMS
Bezpieczeństwo sieci: obsługuje filtrowanie IP, URL i MAC
VLAN: do 15 identyfikatorów
Obsługa VPN: serwer i klient PPTP, serwer i klient L2TP, serwer i klient Open, IPSec, GRE
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
