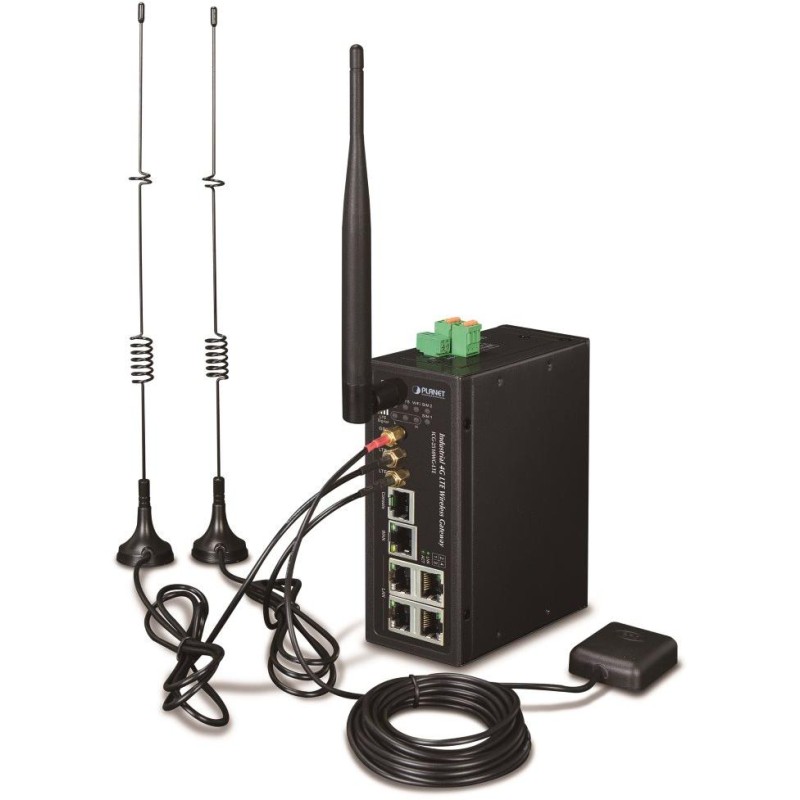

PLANET ICG-2510WG-LTE
Industrielles LTE-Gateway für IoT/M2M-Infrastruktur , 1x WAN, 4x LAN, 1x RJ-45 (DB9), 2x digitaler Eingang DI, 1x digitaler Ausgang DO, 2x SIM-Steckplatz, 2x 5dbi-Antenne (SMA-Anschlüsse, 2G/3G/4G/LTE-Mobilfunknetze), 1x 1dbi-Antenne (RP-SMA-J), 1x 28dbi-GPS-Antenne mit 3m-Kabel (SMA) , 1x microSD-Steckplatz.
Web-/SNMP v1/v2c-Verwaltung, CMS-Unterstützung für Fernzugriff. Router mit Firewall, VPN-Unterstützung IPsec+OpenVPN, URL-/IP-/MAC-Filter.
ESD+EFT-Überspannungsschutz. Schutzart IP30, Betriebstemperatur -35 bis 75 °C , DIN-Schienenmontage. Stromversorgung DC 5 - 36 V (1,5 A).
Industrielles Ethernet-LTE-Gateway für den Einsatz in IoT- (Internet of Things) und M2M-Netzwerken (Machine-to-Machine), aber auch für die normale Internetverbindung in mobilen Geräten oder dezentralen Anlagen (PV-Kraftwerke). Das Gateway kann ein robustes Element Ihrer Kundendatennetzwerkinfrastruktur werden.
Die grundlegende Kommunikationsschnittstelle besteht aus zwei LTE-Schnittstellen mit Abwärtsunterstützung für Netzwerke der vorherigen Generation (2G+3G), die Sie an Orten mit schlechter Signalabdeckung, beim Bewegen oder Roaming verwenden können.
Das Gateway verfügt über einen Router mit Firewall. Für die Verbindung können VPN IPsec oder OpenVPN verwendet werden. Die Web- oder SNMP-Verwaltung kann über SSH-Protokolle gesichert werden. Zugriffskontrolle und Datenverkehr können auf MAC-/IP-/URL-Adressebene gefiltert werden.
Neben der Gateway-Funktion verfügt dieses Gerät auch über eine kabelgebundene Router-Funktion über RJ-45-Anschlüsse. Dadurch ist das Gerät auch für den Einsatz mit einer klassischen Kabelverbindung bereit, falls diese Installation erforderlich ist.
Planet Industrieelemente lassen sich einfach auf einer Standard-Hutschiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie auch in industriellen Umgebungen. Die Geräte sind für anspruchsvolle Betriebsbedingungen mit häufigen Stößen und Vibrationen ausgelegt, verfügen über Überspannungsschutz und eignen sich für den Einbau in Außenschränke mit schwankenden Betriebstemperaturen (typischerweise für drahtlose Anwendungen, MAN-ISP-Anwendungen und Telemetrie).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4 x RJ-45 LAN 10/100/1000Base-T, 1 x RJ-45 WAN 10/100/1000Base-T, 1 x RJ-45 (DB9), 2 x Digitaleingang, 1 x Digitalausgang (Alarm), 2 x SIM-Steckplatz, 3 x SMA, 1 x RP-SMA-J, 1 x microSD-Steckplatz
WAN-Verbindungstyp: DHCP-4G, DHCP-Client, Statische IP, PPPoE-Client, 3G Link1, 3G Link 2, DHCP-Backup 4G
MODBUS-Unterstützung: ja, MODBUS TCP, funktioniert nur über den Konsolenport
Speicher: 1k MAC-Adressen
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene
Stromversorgung: DC 9–36 V, Gesamtstromverbrauch bis zu 8,4 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 15kV, EFT bis 15kV
Betriebstemperatur: -35 bis +75 °C, Luftfeuchtigkeit bis 90 %
Abmessungen: 133 x 115,7 x 45 mm
Gewicht: 564 g
Unterstützte LTE-Bänder und Frequenzen:
FDD LTE B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800)
TDD LTE B38/B40/B41 (2600/2300/2500)
WCDMA B1/B5/B8 (2100/850/900)
GSM/EDGE B3/B8 (1800/900)
WiFi-Schnittstelle:
Typ: IEEE 802.11 b/g/n/ac
Antennen: 11 dBi für 2,4 GHz-Band, 3 dBi für 5 GHz
Re Namen: AP, Client, Repeater, Repeater Bridge
Durchsatz: bis zu 300 Mbit/s
WLAN-Clients: bis zu 30
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web (HTTP/HTTPS), SNMP v1, v2c, CMS
Netzwerksicherheit: unterstützt IP-, URL- und MAC-Filter
VLAN: bis zu 15 IDs
VPN-Unterstützung: PPTP-Server und -ClientL, L2TP-Server und -Client, Open-Server und -Client, IPSec, GRE
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
