Kontroler Victron PWM BlueSolar-LCD&USB 30 A

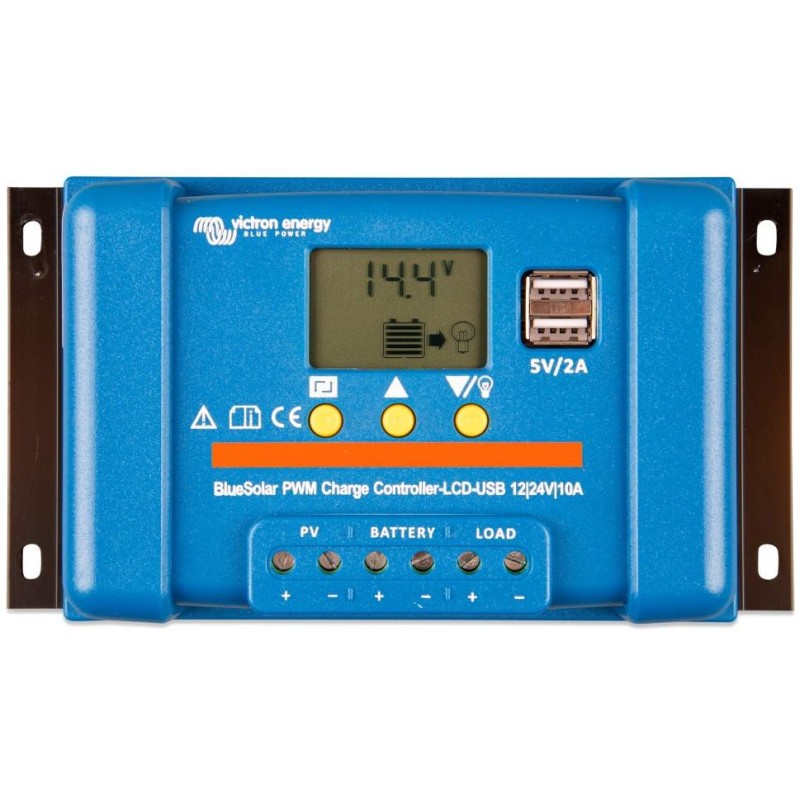

Zdjęcie ilustracyjne - w galerii znajduje się wersja 10A o innych wymiarach.
Kontroler PWM Solar (12/24 V, prąd ładowania 30 A) ze zintegrowanym LCD i USB. Nadaje się do małych paneli do 360 Wp (720 Wp dla 24 V). Jego konstrukcja jest przeznaczona do małych wyspowych systemów solarnych. Zaletą jest bardzo prosta i łatwa instalacja oraz niezawodna praca.
- Do ładowania akumulatora 12 V zaleca się stosowanie paneli słonecznych składających się z 36 ogniw (maks. prąd 30 A)
- Do ładowania akumulatora 24 V zaleca się stosowanie paneli słonecznych składających się z 72 ogniw lub dwóch paneli 36-ogniwowych połączonych szeregowo (maks. prąd 30 A).
- Przy użyciu akumulatora 12 V można podłączyć panel/yo o maksymalnej mocy do 360 Wp
- Przy użyciu akumulatora 24 V można podłączyć panel/rok o maksymalnej mocy do 720 Wp
- Wbudowany, czytelny wyświetlacz LCD do monitorowania stanu i ustawień parametrów
Zasilacz do urządzeń prądu stałego
Nadmiernemu rozładowaniu akumulatora można zapobiec, podłączając wszystkie obciążenia DC do wyjścia DC kontrolera (zacisk po prawej). Wyjście DC odłącza obciążenie, gdy akumulator zostanie rozładowany do ustawionego napięcia. Automatycznie ponownie podłącza obciążenie, gdy akumulator zostanie przynajmniej częściowo naładowany. Napięcia podłączania i odłączania są regulowane. Nie podłączaj przetwornika napięcia do wyjścia DC — podłącz go bezpośrednio do akumulatora.
Programowalny algorytm ładowania baterii
Wstępnie zaprogramowane algorytmy dla akumulatorów AGM, żelowych, zalewanych lub ołowiowych LiFePO4 (tylko akumulatory z wewnętrznym BMS).
2 wyjścia USB 5 V
Wyjście USB można bez problemu wykorzystać np. do ładowania telefonu komórkowego itp. Maksymalny prąd wynosi 2 A (oba wyjścia łącznie).
Łatwa instalacja:
1. Podłącz akumulator - plus i minus.
2. Podłącz panel słoneczny - plus i minus.
3. Podłącz obciążenie - plus i minus.
Podczas odinstalowywania należy postępować w odwrotnej kolejności.
Nieprzestrzeganie tej kolejności może spowodować uszkodzenie regulatora ładowania PWM BlueSolar!
A) Przed pierwszą instalacją należy upewnić się, że akumulator jest naładowany.
B) Kabel łączący z akumulatorem powinien być jak najkrótszy, aby zminimalizować straty.
C) Regulator nadaje się wyłącznie do akumulatorów ołowiowych i LiFePO4.
D) Kontroler ładowania nadaje się wyłącznie do regulacji paneli słonecznych. Nigdy nie podłączaj żadnego innego źródła ładowania do kontrolera słonecznego.
Szczegółowe informacje techniczne można znaleźć w załączonej karcie danych i instrukcji.
PODSTAWOWE DANE TECHNICZNE
Napięcie akumulatora: 12/24 V (automatyczne wykrywanie)
Prąd ładowania znamionowego: 30 A
Automatyczne odłączanie obciążenia: tak
Ładowanie absorpcyjne: 14,4/28,8 V
Ładowanie podtrzymujące: 13,7/27,4 V
Odłączenie obciążenia: 11,2 / 22,4 V
Ponowne załączanie obciążenia: 12,6 / 25,2 V
Ochrona: IP20
Waga: 0,3 kg
Wymiary: 184 x 101 x 47 mm
