Victron PWM-Controller BlueSolar-LCD&USB 30 A

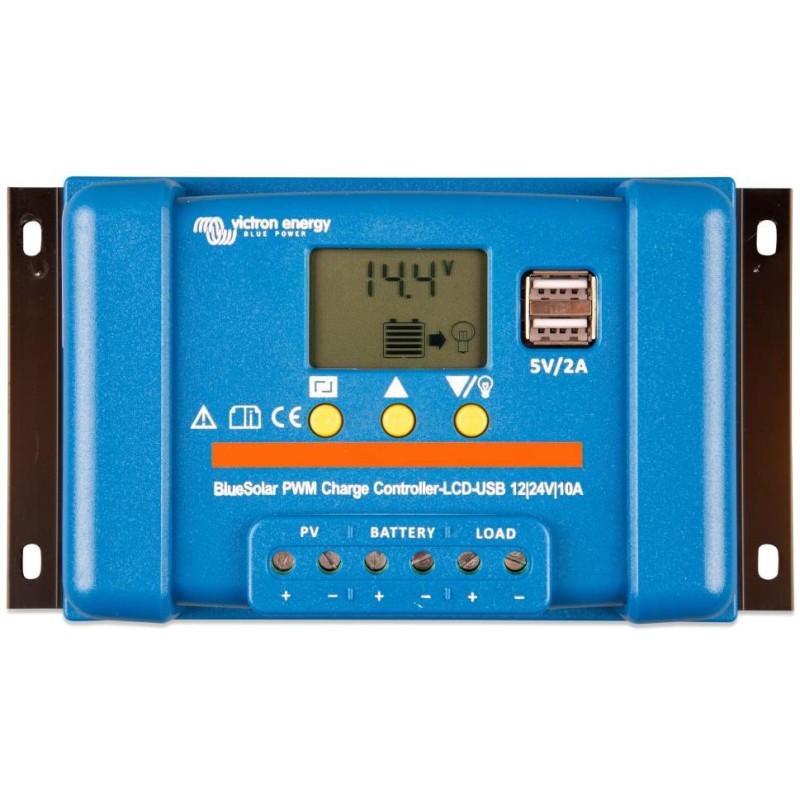

Illustratives Foto - In der Galerie gibt es eine 10 A-Version, die andere Abmessungen hat.
Solar -PWM-Regler (12/24 V, Ladestrom 30 A) mit integriertem LCD und USB. Er eignet sich für kleine Module bis 360 Wp (720 Wp bei 24 V). Das Design ist auf kleine Inselanlagen ausgelegt. Der Vorteil liegt in der einfachen Installation und dem zuverlässigen Betrieb.
- Zum Laden einer 12 V Batterie wird ein 36-zelliges Solarmodul empfohlen (max. Stromstärke 30 A)
- Zum Laden einer 24-V-Batterie werden ein oder mehrere 72-Zellen-Solarmodule oder zwei in Reihe geschaltete 36-Zellen-Module (max. Stromstärke 30 A) empfohlen.
- Mit einer 12 V Batterie kann eine maximale Panel/Yo-Leistung von bis zu 360 Wp angeschlossen werden
- Mit einer 24 V Batterie kann ein maximales Panel/Yo mit einer Leistung von bis zu 720 Wp angeschlossen werden
- Integriertes, übersichtliches LCD-Display zur Statusüberwachung und Parametereinstellung
Stromversorgung für Gleichstromgeräte
Eine übermäßige Batterieentladung kann verhindert werden, indem alle DC-Verbraucher an den DC-Ausgang des Reglers (Anschluss rechts) angeschlossen werden. Der DC-Ausgang trennt den Verbraucher, sobald die Batterie bis zu einer voreingestellten Spannung entladen ist. Sobald die Batterie zumindest teilweise geladen ist, schaltet er den Verbraucher automatisch wieder ein. Die Ein- und Ausschaltspannungen sind einstellbar. Schließen Sie keinen Spannungswandler an den DC-Ausgang an, sondern schließen Sie ihn direkt an die Batterie an.
Programmierbarer Batterieladealgorithmus
Vorprogrammierte Algorithmen für AGM-, GEL-, Nass- oder LiFePO4-Bleibatterien (nur Batterien mit internem BMS).
2x USB-Ausgänge 5 V
Über den USB-Ausgang können Sie beispielsweise ganz einfach Ihr Handy etc. aufladen. Maximale Stromstärke 2 A (beide Ausgänge zusammen).
Einfache Installation:
1. Schließen Sie die Batterie an – Plus und Minus.
2. Schließen Sie die Solaranlage an – Plus und Minus.
3. Schließen Sie die Last an – Plus und Minus.
Bei der Deinstallation gilt die umgekehrte Reihenfolge.
Das Nichtbefolgen dieser Reihenfolge kann zu Schäden am BlueSolar PWM-Laderegler führen!
A) Stellen Sie vor der Erstinstallation sicher, dass der Akku geladen ist.
B) Das Kabel zur Batterie sollte so kurz wie möglich sein, um Verluste zu minimieren.
C) Der Regler ist nur für Blei- und LiFePO4-Batterien geeignet.
D) Der Laderegler ist ausschließlich zur Regelung von Solarmodulen geeignet. Schließen Sie niemals eine andere Ladequelle an den Solarregler an.
Detaillierte technische Informationen finden Sie im beigefügten Datenblatt und der Anleitung.
GRUNDLEGENDE SPEZIFIKATIONEN
Batteriespannung: 12/24 V (automatische Erkennung)
Nennladestrom: 30 A
Automatische Lastabschaltung: ja
Absorptionsladung: 14,4/28,8 V
Erhaltungsladung: 13,7/27,4 V
Lastabschaltung: 11,2 / 22,4 V
Lastwiedereinschaltung: 12,6 / 25,2 V
Schutzart: IP20
Gewicht: 0,3 kg
Abmessungen: 184 x 101 x 47 mm
