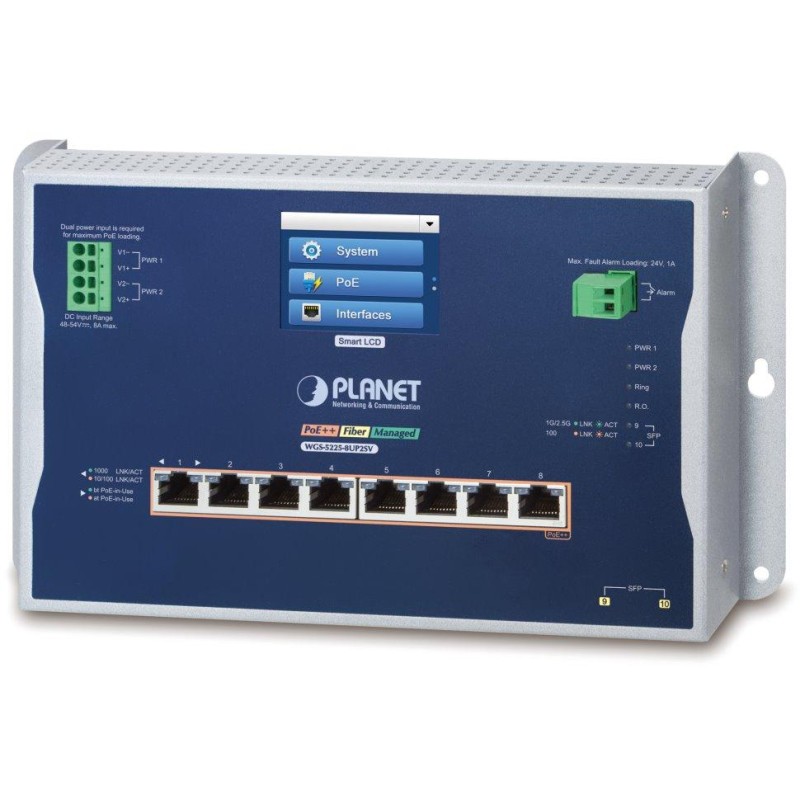

PLANETA WGS-5225-8UP2SV
Zarządzalny przemysłowy przełącznik PoE++ z zaawansowanym przełączaniem L2+/L4 i oprogramowaniem zabezpieczającym L3 VLAN statyczny routing (IPv4 i IPv6). W celu przyspieszenia zarządzania jest wyposażony w 2,4-calowy kolorowy wyświetlacz dotykowy , który umożliwia prostą administrację. Oszczędza to czas instalacji i możliwych zmian konfiguracji.
8x 10/100/1000 Base-T RJ-45 z zasilaniem PoE++ 802.3bt, 2x 100/1000/2500 Base-X SFP , przepustowość przełącznika 26 Gb/s, przepustowość 19,345 Mpps (pakiety 64-bajtowe), 8 tys. adresów MAC, bufor 4 Mb, obsługa 9k JumboFrame, zasilanie PoE++ 802.3bt, do 95 W/port, całkowity budżet PoE do 720 W (wymagane dwa zasilacze o tym samym napięciu).
Montaż na ścianie , metalowa konstrukcja IP30 , konstrukcja odporna na upadki i wibracje, zabezpieczenie ESD do 6 kV, bezwentylatorowy, wyjście alarmowe (2-pinowe), podwójne zasilanie DC 48-54 V (adapter nie jest dołączony).
Web/Telnet/SNMP(v1/v2c), SSHv2, TLS v1.2, SNMPv3 , statyczny routing L3 (L2+), VLAN, 802.1Q, filtr ACL, QoS, menedżer pasma, kontrola zgodnie z filtrami IP/MAC/Ethertype/protokół/VLAN/DSCP/802.1p, agregacja linii LACP, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+, Modbus TCP, czas odzyskiwania danych pierścienia ERPS <10 ms (ITU-T G.8032), obsługa zegara transparentnego 1588 PTP v2 , obsługa ONVIF do współpracy z urządzeniami dozoru wideo IP.
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8x 10/100/1000 Base-T RJ-45, 2x 100/1000/2500 Base-X SFP
Pamięć: 8k adresów MAC, bufor 4 Mb
Przepustowość: magistrala 26 Gbps, operacyjna 19,345 Mpps (64B)
Obsługa transmisji: JumboFrame 9 KB
Wersja protokołu IP: IPv4, IPv6
Projekt: ścienny
Zasilanie: DC 48-54 V, podwójne, całkowity pobór mocy do 752 W (14,72 W bez PoE) (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV
Temperatura pracy: -20 do +70 °C, wilgotność do 95%
Wymiary: 245 x 140 x 36 mm
Waga: 1.299 kg
Funkcja PoE:
Całkowita moc wyjściowa: 720 W (podwójne zasilanie), 802.3af, 802.3at, 802.3bt
Liczba wtryskiwaczy: 8x do 95 W (UPoE (PoH))
Typ zasilania: End-span, Mid-span, 802.3bt/UPoE, tryb siłowy
Funkcje zaawansowane:
PD Alive Sprawdzenie
zintegrowany harmonogram do zaplanowanego wyłączania zasilanych elementów końcowych (harmonogram PoE)
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP
kontrola mocy dla każdego portu PoE
możliwość zdefiniowania priorytetu i ograniczenia mocy
automatyczne wykrywanie urządzeń zasilanych (PD)
Tryb rozszerzenia PoE
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Funkcje administracyjne:
Zarządzanie: Telnet, Web, SSH v2, TLS v1.2, SNMP v1/v2c/v3
SwadaKontrola dostępu: protokół ACL oparty na IP/MAC/Ethertype/protokole/VLAN/DSCP/802.1p, do 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN, IPv4/IPv6
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP i innych atrybutów
MAC ACL, filtrowanie ruchu według adresu MAC i innych atrybutów
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q (znacznik VLAN)
Obsługa sieci VLAN:
IEEE 802.1Q
do 4 tys. grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q (802.1ad)
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Tłumaczenie VLAN
Sieć VLAN głosowa
MVR (rejestracja sieci VLAN multicast)
GVRP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół IEEE 802.1s Multiple Spanning Tree, według VLAN
Dublowanie portów: RX, TX, RX+TX, wiele do jednego
Agregacja łączy: IEEE 802.3ad LACP/Static Trunk, 4 porty w 6 grupach
Multicast IGMP: IGMP v1/v2/v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, RADIUS, MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak (SFP-DDM - Digital Diagnostic Monitor)
