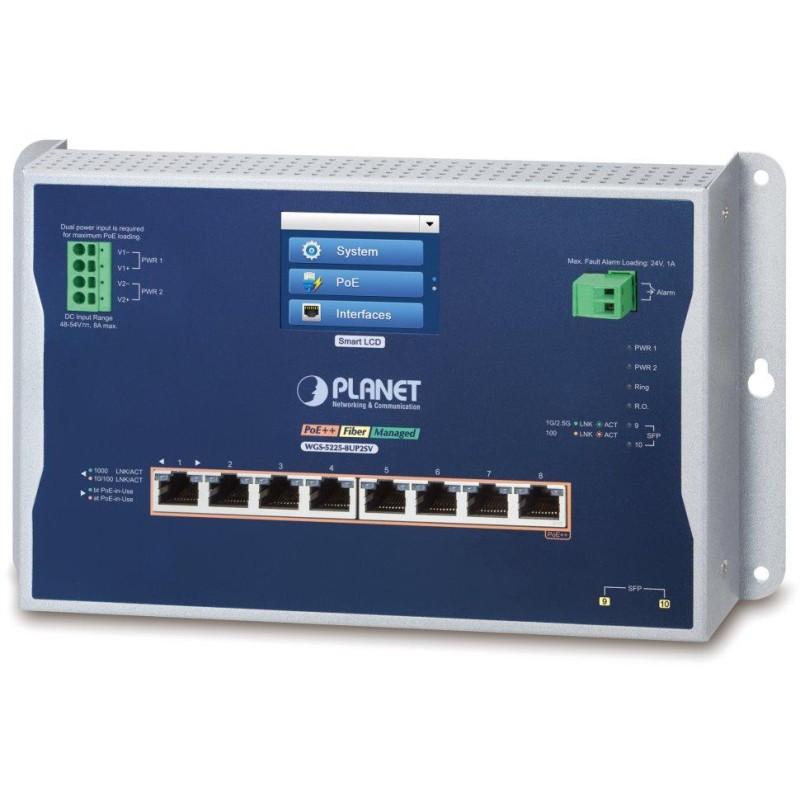

PLANET WGS-5225-8UP2SV
Verwaltbarer industrieller PoE++- Switch mit erweitertem L2+/L4-Switching und Sicherheit sowie statischem L3-Software-VLAN-Routing (IPv4 und IPv6). Für eine beschleunigte Verwaltung ist er mit einem 2,4-Zoll-Farb-Touchscreen ausgestattet, der eine einfache Administration ermöglicht. Dies spart Zeit bei der Installation und möglichen Konfigurationsänderungen.
8x 10/100/1000 Base-T RJ-45 mit PoE++-Stromversorgung 802.3bt, 2x 100/1000/2500 Base-X SFP , Switch-Kapazität 26 Gbit/s, Durchsatz 19,345 Mpps (64-Byte-Pakete), 8.000 MAC-Adressen, 4 Mb Puffer, 9.000 JumboFrame-Unterstützung, PoE++-Stromversorgung 802.3bt, bis zu 95 W/Port, PoE-Gesamtbudget bis zu 720 W (duale Stromversorgung mit gleicher Spannung erforderlich).
Wandmontage , Metallausführung IP30 , sturz- und vibrationsfeste Konstruktion, ESD-Schutz bis 6 kV, lüfterlos, Alarmausgang (2-polig), duale Stromversorgung DC 48-54 V (Adapter nicht im Lieferumfang enthalten).
Web/Telnet/SNMP (v1/v2c), SSHv2, TLS v1.2, SNMPv3 , statisches L3-Routing (L2+), VLAN, 802.1Q, ACL-Filter, QoS, Bandbreitenmanager, Steuerung gemäß IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p-Filter, LACP-Leitungsaggregation, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+, Modbus TCP, ERPS-Ringdatenwiederherstellungszeit <10 ms (ITU-T G.8032), Unterstützung für 1588 PTP v2 Transparent Clock , Unterstützung für ONVIF für die Zusammenarbeit mit Video-IP-Überwachungsgeräten.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 8x 10/100/1000 Base-T RJ-45, 2x 100/1000/2500 Base-X SFP
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 26 Gbit/s Bus, betriebsbereit 19,345 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9 KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Wandmontage
Stromversorgung: DC 48–54 V, dual, Gesamtleistungsaufnahme bis zu 752 W (14,72 W ohne PoE) (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV
Betriebstemperatur: -20 bis +70 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 245 x 140 x 36 mm
Gewicht: 1,299 kg
PoE-Funktion:
Gesamtleistungsabgabe: 720 W (Dual Power), 802.3af, 802.3at, 802.3bt
Anzahl der Injektoren: 8x bis zu 95 W (UPoE (PoH))
Stromversorgungstyp: End-Span, Mid-Span, 802.3bt/UPoE, Force-Modus
Erweiterte Funktionen:
PD-Alive-Check
integrierter Scheduler zum zeitgesteuerten Herunterfahren von stromversorgten Endelementen (PoE-Schedule)
Erkennung der Aktivität eingeschalteter Geräte mithilfe von ICMP
Leistungssteuerung für jeden PoE-Port
Möglichkeit, Priorität und Leistungsgrenze festzulegen
automatische Erkennung des Powered Device (PD)
PoE-Erweiterungsmodus
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SSH v2, TLS v1.2, SNMP v1/v2c/v3
LebensfreudeZugriffskontrolle: ACL-Protokoll basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 256 Regeln
L3 statisches Routing: 32 Regeln, 8 VLAN-Schnittstellen, IPv4/IPv6
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse und anderen Attributen
MAC ACL, Verkehrsfilterung nach MAC-Adresse und anderen Attributen
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags (VLAN-Tag)
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 4k VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling (802.1ad)
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
VLAN-Übersetzung
Sprach-VLAN
MVR (Multicast-VLAN-Registrierung)
GVRP
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll, per VLAN
Portspiegelung: RX, TX, RX+TX, viele zu eins
Link Aggregation: IEEE 802.3ad LACP/Static Trunk, 4 Ports in 6 Gruppen
IGMP-Multicast: IGMP v1/v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, MAC
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja (SFP-DDM – Digital Diagnostic Monitor)
