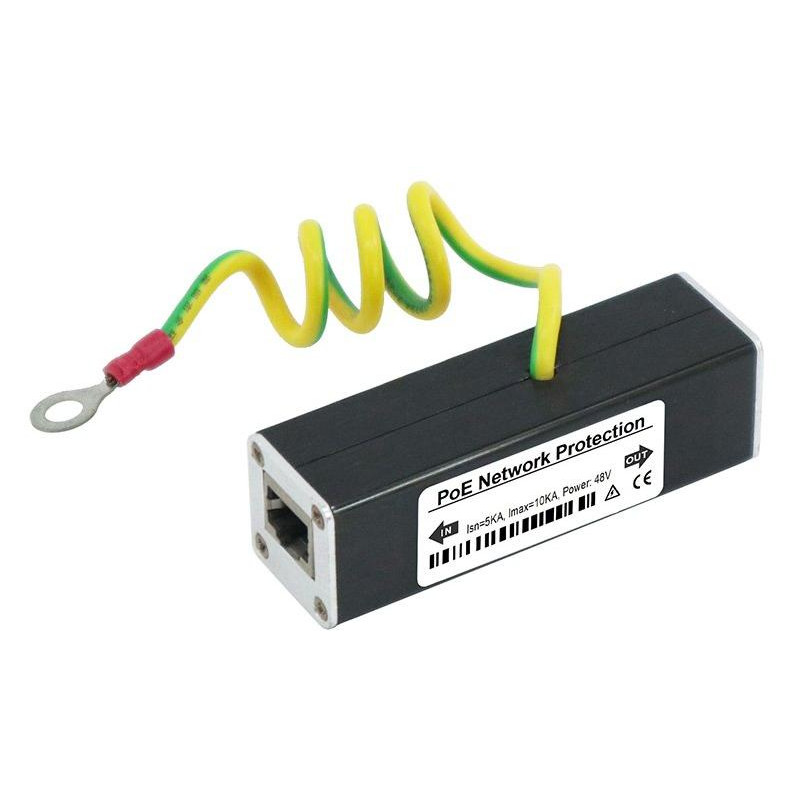

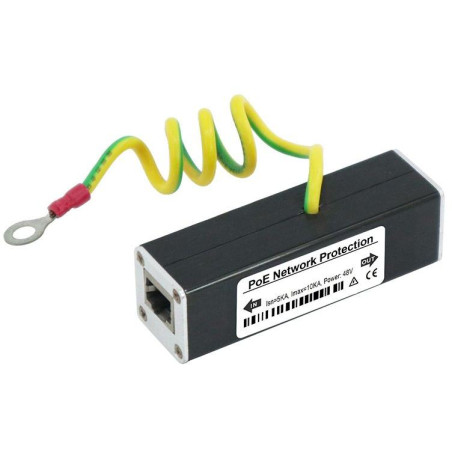

Ogranicznik przepięć XtendLan linia UTP, przewód uziemiający, 100/1000Mbit, chroni dwie pary

Profesjonalna ochrona przeciwprzepięciowa dla łączy UTP z obsługą PoE i Gigabit Ethernet.

Ochrona przeciwprzepięciowa zaprojektowana w celu ochrony urządzeń sieciowych przed przepięciami przejściowymi. Duże, pojedyncze przepięcia, takie jak wyładowania atmosferyczne, mogą osiągać setki tysięcy woltów i powodować natychmiastowe lub okresowe awarie urządzeń. Wyładowania atmosferyczne i anomalie zasilania stanowią zaledwie 20% przepięć , pozostałe 80% ma charakter wewnętrzny . Chociaż przepięcia te są mniejsze, występują częściej i mogą uszkodzić wrażliwe urządzenia elektroniczne, jeśli występują długotrwale.

Zabezpieczenie obsługuje prędkości transmisji 10/100/1000 Mb/s, w tym PoE (Power over Ethernet) i chroni dwie pary przewodów (1, 2 oraz 3, 6). Urządzenie wyposażone jest w przewód uziemiający, zapewniający bezpieczne odprowadzanie przepięć do ziemi. Kompaktowa aluminiowa obudowa o wymiarach 85 × 25 × 25 mm i wadze 80 g umożliwia łatwą instalację w dowolnym środowisku.

Ochrona i niezawodność
Urządzenie oferuje wielostopniową ochronę z szerokim zakresem prądu rozładowania. Maksymalny prąd rozładowania pomiędzy przewodami a przewodem ochronnym (PE) sięga 2 kA , a poszczególne pary są chronione prądem o natężeniu 0,3 kA . Napięcie ograniczające impulsy jest mniejsze niż 20 V , co zapewnia skuteczną ochronę podłączonych urządzeń.

Instalacja i budowa
Kompaktowa aluminiowa obudowa z czytelnymi oznaczeniami umożliwia łatwą identyfikację i instalację. Uziemienie odbywa się za pomocą przedłużacza. Zabezpieczenie nadaje się do montażu w rozdzielnicach, szafach zewnętrznych lub bezpośrednio przy chronionym urządzeniu.

PODSTAWOWE DANE TECHNICZNE

Port: 2× RJ-45
Czas reakcji: ≤1 ns

Znamionowe napięcie robocze:48V

Maksymalne napięcie: 56 V
Żywotność (MTBF): >30 000 godzin

Maksymalny prąd rozładowania (8/20 µs): 0,3 kA (pary 1, 2 i 3, 6), 2 kA (między przewodami a przewodem PE)

Napięcie ograniczające impulsy (10/700 µs): <20 V (pary 1, 2 i 3, 6)

Rezystancja izolacji: ≥0,4 MΩ

Tłumienie wtrąceniowe: ≤0,5 dB

Współczynnik fali stojącej: ≤1,2

Prędkość transmisji: 10/100/1000 Mb/s
Temperatura pracy: -20 do +55 °C

Wymiary: 85 × 25 × 25 mm

Waga: 80g
