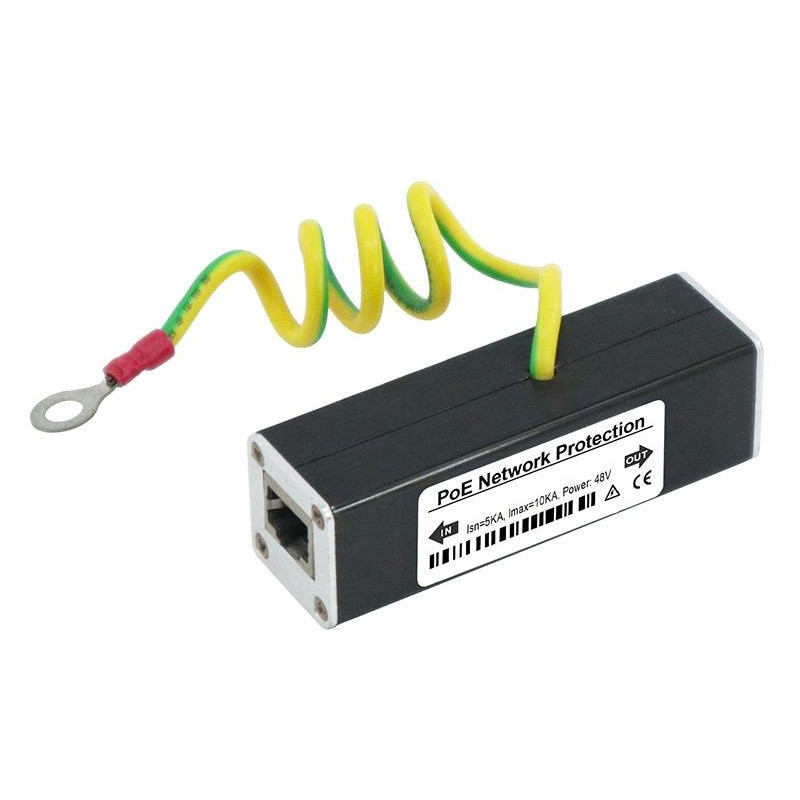

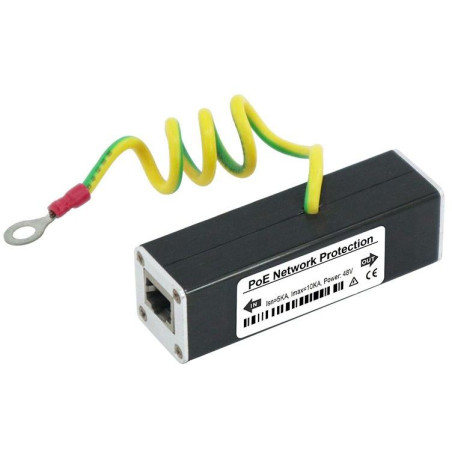

XtendLan Prepäťová ochrana UTP vedenia, zemniaci vodič, 100/1000Mbit, chráni dva páry

Profesionálna prepäťová ochrana pre UTP vedenie s podporou PoE a Gigabit Ethernetu.

Prepäťová ochrana navrhnutá na ochranu sieťového zariadenia pred prechodnými prepäťovými stavmi. Veľké jednorazové prepäťové udalosti, ako je blesk, môžu dosahovať stovky tisíc voltov a spôsobiť okamžité alebo prerušované zlyhanie zariadenia. Blesk a anomálie v napájaní predstavujú iba 20% prepäťových špičiek , zvyšných 80% je spôsobených interne . Aj keď sú tieto špičky menšie, vyskytujú sa častejšie a pri dlhodobom pôsobení môžu poškodiť citlivé elektronické zariadenie.

Ochrana podporuje prenosové rýchlosti 10/100/1000 Mbps vrátane PoE (Power over Ethernet) a chráni dva páry vodičov (1, 2 a 3, 6). Zariadenie je vybavené zemniacim vodičom pre bezpečný odvod prepätia do zeme. Kompaktné hliníkové puzdro s rozmermi 85 × 25 × 25 mm a hmotnosťou 80 g umožňuje jednoduchú inštaláciu v akomkoľvek prostredí.

Ochrana a spoľahlivosť
Zariadenie ponúka viacúrovňovú ochranu s veľkým rozsahom vybíjacieho prúdu. Maximálny vybíjací prúd medzi vodičmi a ochranným uzemnením (PE) dosahuje 2 kA , zatiaľ čo jednotlivé pary sú chránené prúdom 0,3 kA . Impulzné obmedzovacie napätie je nižšie ako 20 V , čo zaisťuje efektívnu ochranu pripojeného zariadenia.

Inštalácia a konštrukcia
Kompaktné hliníkové puzdro s jasným označením umožňuje jednoduchú identifikáciu a inštaláciu. Zemnenie je realizované pomocou predlžovacieho vodiča. Ochrana je vhodná na inštaláciu v rozvádzačoch, vonkajších skriniach alebo priamo pri chránenom zariadení.

ZÁKLADNÁ ŠPECIFIKÁCIA

Port: 2× RJ-45
Reakčná doba: ≤1 ns

Menovité prevádzkové napätie:48 V

Max. napätie: 56 V
Životnosť (MTBF): >30 000 hodín

Maximálny vybíjací prúd (8/20 µs): 0,3 kA (pary 1, 2 a 3, 6), 2 kA (medzi vodičmi a PE)

Impulzné obmedzovacie napätie (10/700 µs): <20 V (pary 1, 2 a 3, 6)

Izolačný odpor: ≥0,4 MΩ

Vložný útlm: ≤0,5 dB

Pomer stojatých vĺn: ≤1,2

Prenosová rýchlosť: 10/100/1000 Mbps
Prevádzková teplota: -20 až +55 °C

Rozmery: 85 × 25 × 25 mm

Hmotnosť: 80 g
