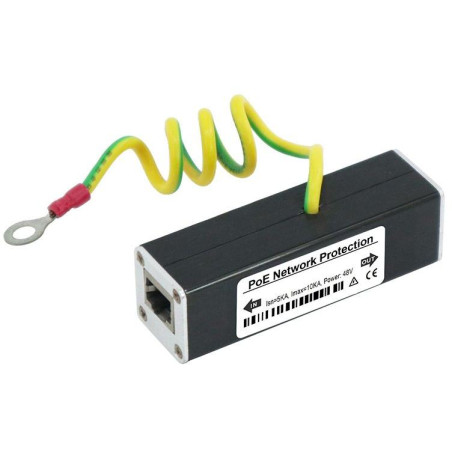

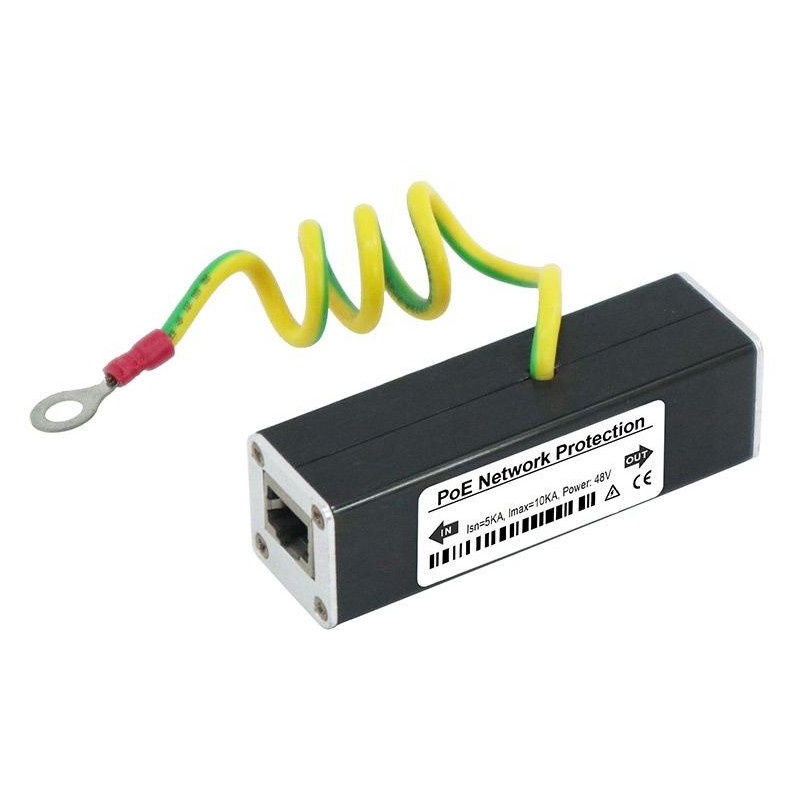

XtendLan Überspannungsschutz UTP-Leitung, Erdungsdraht, 100/1000 Mbit/s, schützt zwei Adernpaare

Professioneller Überspannungsschutz für UTP-Leitungen mit PoE- und Gigabit-Ethernet-Unterstützung.

Überspannungsschutzgeräte schützen Netzwerkgeräte vor kurzzeitigen Überspannungen. Starke, einzelne Überspannungsereignisse, wie beispielsweise Blitzeinschläge, können Hunderttausende Volt erreichen und zu sofortigen oder zeitweiligen Geräteausfällen führen. Blitzeinschläge und Netzstörungen sind nur für 20 % aller Überspannungen verantwortlich; die restlichen 80 % entstehen intern . Obwohl diese Überspannungen kleiner sind, treten sie häufiger auf und können empfindliche elektronische Geräte bei anhaltender Einwirkung beschädigen.

Der Schutz unterstützt Übertragungsgeschwindigkeiten von 10/100/1000 Mbit/s inklusive PoE (Power over Ethernet) und schützt zwei Adernpaare (1, 2 und 3, 6). Das Gerät verfügt über einen Schutzleiter zur sicheren Ableitung von Überspannungen. Das kompakte Aluminiumgehäuse mit Abmessungen von 85 × 25 × 25 mm und einem Gewicht von 80 g ermöglicht eine einfache Installation in jeder Umgebung.

Schutz und Zuverlässigkeit
Das Gerät bietet mehrstufigen Schutz mit einem breiten Ableitstrombereich. Der maximale Ableitstrom zwischen Leitern und Schutzleiter (PE) beträgt 2 kA , während einzelne Leiterpaare mit einem Strom von 0,3 kA geschützt sind. Die Impulsbegrenzungsspannung liegt unter 20 V und gewährleistet so einen effektiven Schutz der angeschlossenen Geräte.

Installation und Konstruktion
Das kompakte Aluminiumgehäuse mit übersichtlicher Beschriftung ermöglicht eine einfache Identifizierung und Installation. Die Erdung erfolgt über ein Verlängerungskabel. Der Schutz eignet sich für den Einbau in Schaltschränken, Außenschränken oder direkt am zu schützenden Gerät.

GRUNDLEGENDE SPEZIFIKATIONEN

Anschluss: 2× RJ-45
Reaktionszeit: ≤1 ns

Nennbetriebsspannung:48 V

Maximale Spannung: 56 V
Lebensdauer (MTBF): >30.000 Stunden

Maximaler Entladestrom (8/20 µs): 0,3 kA (Paare 1, 2 und 3, 6), 2 kA (zwischen Leitern und PE)

Impulsbegrenzungsspannung (10/700 µs): <20 V (Paare 1, 2 und 3, 6)

Isolationswiderstand: ≥0,4 MΩ

Einfügungsdämpfung: ≤0,5 dB

Stehwellenverhältnis: ≤1,2

Übertragungsgeschwindigkeit: 10/100/1000 Mbit/s
Betriebstemperatur: -20 bis +55 °C

Abmessungen: 85 × 25 × 25 mm

Gewicht: 80 g
