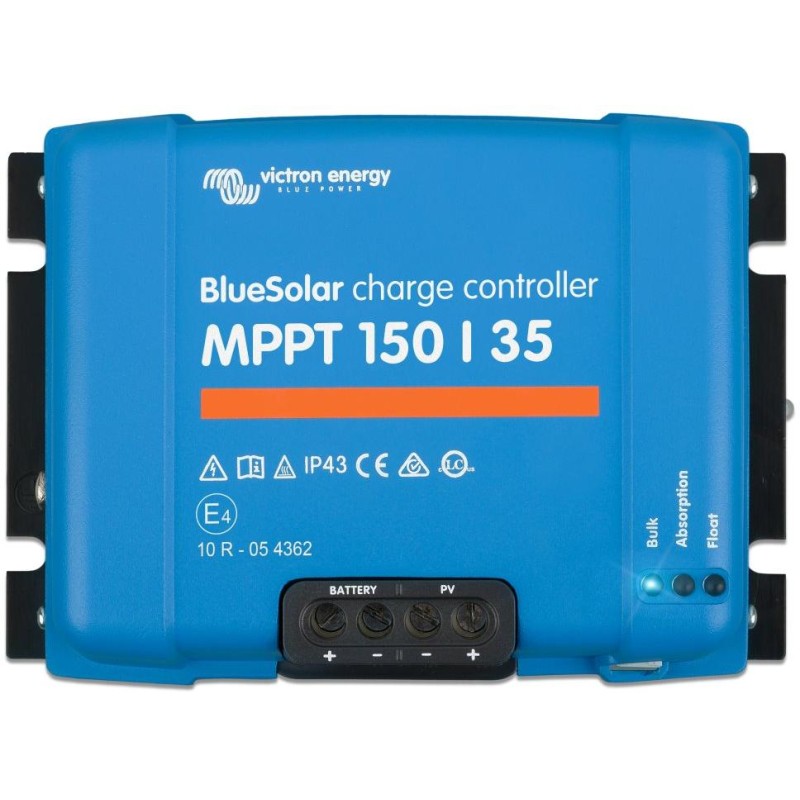

Victron BlueSolar 150/35 MPPT
Solidny i szybki regulator MPPT do wymagających warunków z napięciem panelu do 150 V i maksymalnym prądem ładowania 35 A. Akumulator 12/24/48 V , PV maks. 500/1000/2000 Wp .
Ultraszybkie śledzenie punktu maksymalnej mocy (MPPT)
Regulatory solarne Victron Energy MPPT należą do absolutnych światowych liderów w tej dziedzinie. Oferują ultraszybkie śledzenie MPPT, co zapewnia maksymalne możliwe zyski słoneczne. Zwłaszcza przy zachmurzonym niebie z częstymi zmianami intensywności oświetlenia zyski słoneczne są o 30% wyższe w porównaniu z klasycznymi regulatorami PWM lub o 10% wyższe w porównaniu z wolniejszymi regulatorami MPPT.
Maksymalna moc paneli słonecznych wynosi 500 Wp dla systemów 12 V, 1000 Wp dla systemów 24 V i 2000 Wp dla systemów 48 V. W przypadku przekroczenia tych wartości regulator nie ulegnie uszkodzeniu, a jedynie automatycznie zmniejszy moc pochodzącą z paneli do dopuszczalnych wartości. Regulator słoneczny jest fabrycznie ustawiony na 8 typów akumulatorów - wybór odpowiedniego typu odbywa się za pomocą przełącznika obrotowego znajdującego się na obudowie regulatora.
Maksymalne napięcie obwodu otwartego (oznaczone jako Voc) podłączonych paneli słonecznych nie może przekraczać 150 V (uwaga: napięcie paneli słonecznych wzrasta wraz ze spadkiem temperatury zewnętrznej). Maksymalny prąd zwarciowy wejściowy paneli PV nie może przekraczać 40 A , w przeciwnym razie może dojść do trwałego uszkodzenia.
Poprawność doboru sterownika MPPT (BlueSolar/SmartSolar) w zależności od parametrów układu fotowoltaicznego można sprawdzić w tym konfiguratorze lub w nowszej wersji, którą można znaleźć na stronie www.victronenergy.com/support-and-downloads/software .
Seria kontrolerów BlueSolar MPPT umożliwia podłączenie zewnętrznego adaptera Bluetooth zwanego Smart Dongle:
Ten zewnętrzny adapter BT umożliwia podłączenie smartfona/tabletu (aplikacja VictronConnect) do kontrolera solarnego. Możesz monitorować wiele parametrów systemu i statystyki historyczne z ostatnich 30 dni. Możesz również ustawić parametry operacyjne.
Jeśli chcesz wykonać powyższe czynności za pomocą komputera, możesz użyć kabla VE.direct do USB, aby podłączyć kontroler do komputera. Wystarczy zainstalować program Victron Connect na komputerze.
Wewnętrzne elementy elektroniczne są chronione powłoką żywiczną przed niekorzystnymi wpływami i zapewniają długą żywotność. Zapewnia zwiększoną odporność do IP43 dla elementów elektronicznych i IP22 dla złączy połączeniowych. Zaprojektowany do położenia pionowego na niepalnej powierzchni, z okablowaniem od dołu.
Kontroler zawiera wewnętrzny czujnik temperatury do odpowiedniej regulacji napięcia ładowania. Automatyczne wykrywanie napięcia systemowego 12/24/48 V.
Adaptacyjne ładowanie trzyetapowe:
1. szybkie ładowanie (Bulk), 2. absorpcja (Absorption) i 3. podtrzymanie (Float). Początkowo podczas szybkiego ładowania generowany jest wysoki prąd i niższe napięcie, aby szybko naładować rozładowany akumulator. Po tej fazie następuje stałe napięcie ze spadkiem prądu, aby w pełni naładować akumulator bez niebezpiecznego przeładowania, co skraca żywotność akumulatora. Naładowany akumulator jest utrzymywany w stanie naładowanym przez bardzo niski prąd i niskie napięcie. Jeśli napięcie na akumulatorze spadnie poniżej 13,2 V, na przykład z powodu obciążenia, rozpoczyna się nowy cykl ładowania.
Napięcie z paneli musi przekraczać napięcie akumulatora o 5 V, aby kontroler zaczął pracować i ładować akumulator. Kontroler ładuje, dopóki napięcie z paneli nie będzie o 1 V wyższe od napięcia akumulatora. W przypadku akumulatora 12 V zalecamy panele o minimalnej liczbie 32 ogniw i maksymalnej liczbie 108 ogniw (panele połączone szeregowo). Dlatego możliwe jest ładowanie akumulatora 12 V i paneli o napięciu roboczym 24 V. W przypadku systemów 24 V zalecamy panele o minimalnej liczbie 72 ogniw i maksymalnej liczbie 108 ogniw. Celem jest uzyskanie wystarczającego napięcia do wydajnego i pełnego ładowania akumulatora.
Ta mocniejsza seria regulatorów solarnych nie jest wyposażona w wyjście DC. Aby podłączyć obciążenie DC do akumulatora, zalecamy użycie „BP Battery Protection” o maksymalnym prądzie obciążenia do 220 A.
Jako dowód wysokiej jakości, Victron Energy zapewnia rozszerzoną, 5-letnią pełną gwarancję na wszystkie regulatory MPPT.
Ostrzeżenie: Kontrolerów MPPT Victron Energy nie wolno używać w połączeniu z optymalizatorami paneli fotowoltaicznych. W przypadku ich użycia może dojść do uszkodzenia zarówno kontrolerów MPPT, jak i optymalizatorów, a uszkodzenie to może nie zostać uznane za uzasadnioną reklamację.
PODSTAWOWE DANE TECHNICZNE
Napięcie akumulatora: 12/24/48 V autodetekcja (36 V manualne - oprogramowanie)
Prąd ładowania znamionowego: 35 A
Moc znamionowa ogniw fotowoltaicznych 12 V: 500 W
Moc znamionowa ogniw fotowoltaicznych 24 V: 1000 W
Moc znamionowa ogniw fotowoltaicznych 36 V: 1500 W
Moc znamionowa ogniw fotowoltaicznych 48 V: 2000 W
Maksymalne napięcie PV (obwód otwarty): 150 V
Maksymalny prąd zwarciowy: 40 A
Wydajność (maks.): 98%
Waga: 1,25 kg
Wymiary: 186 x 130 x 70 mm
Aplikacja VictronConnect:
Aplikacja VictronConnect dla urządzeń mobilnych z systemem Android
Aplikacja VictronConnect na urządzenia mobilne z systemem iOS
Aplikacja VictronConnect dla urządzeń Mac
Aplikację można również pobrać ze strony producenta Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator (wersja 2.6):
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Poprawność doboru regulatora MPPT w zależności od parametrów instalacji fotowoltaicznej można sprawdzić w tym konfiguratorze (wersja 2.4) lub w nowszej wersji, którą można znaleźć pod adresemronenergy.com/support-and-downloads/software" target="_blank" rel="noreferrer noopener">www.victronenergy.com/support-and-downloads/software .
Szczegółowa instrukcja online z opisem wszystkich funkcji:
Wersja angielska
Wersja czeska (tłumaczenie google)
