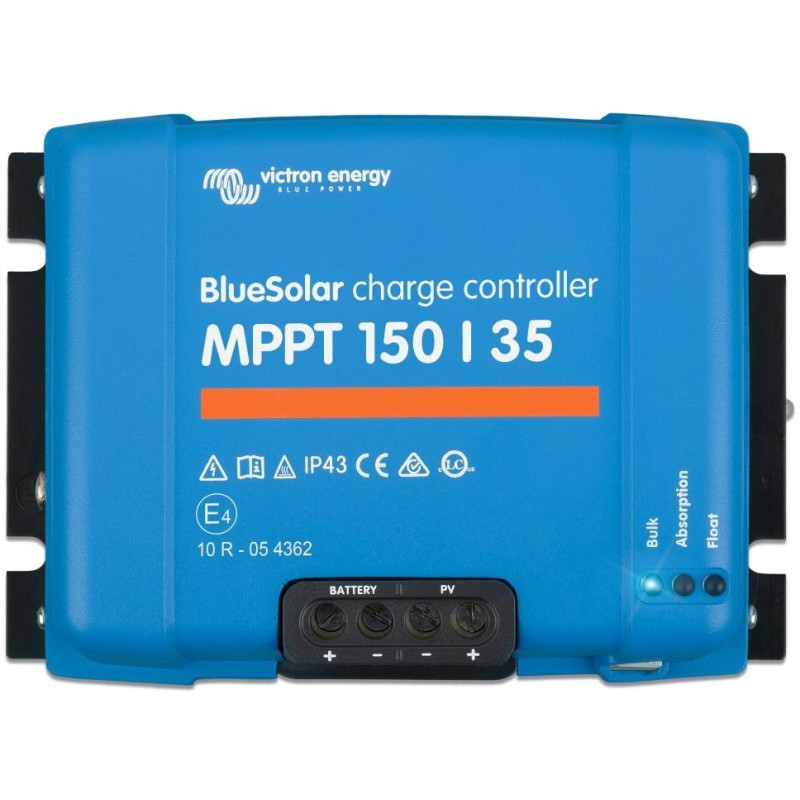

Victron BlueSolar 150/35 MPPT
Robustní a rychlý MPPT regulátor pro náročné podmínky s napětím panelů až 150 V, maximální nabíjecí proud 35 A. Baterie 12/24/48 V, FV max. 500/1000/2000 Wp.
Ultra-rychlé Maximum Power Point Tracking (MPPT)
MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru. Nabízí ultra rychlé MPPT sledování, které zajišťuje maximální možné solární zisky. Zejména při zatažené obloze s častou změnou intenzity osvitu jsou solární zisky o 30 % vyšší oproti klasickým PWM regulátorům nebo o 10 % vyšší oproti pomalejším MPPT regulátorům.
Maximální výkon solárních panelů je u 12 V systémů 500 Wp, u 24 V systémů 1000 Wp a u 48 V systémů 2000 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty. Solární regulátor je továrně přednastaven pro 8 typů baterií - volba vhodného typu se provádí pomocí otočného přepínače umístěného na těle regulátoru.
Maximální napětí na prázdno (označováno jako Voc) připojených solárních panelů nesmí překročit hodnotu 150 V (pozor: s klesající venkovní teplotou roste napětí solárních panelů). Maximální vstupní zkratový proud FV panelů nesmí překročit hodnotu 40 A, jinak může dojít k trvalému poškození.
Správnou volbu vašeho MPPT regulátoru (BlueSolar/SmartSolar) dle parametrů FV pole si můžete ověřit v tomto konfigurátoru nebo v novější verzi, kterou naleznete na adrese www.victronenergy.com/support-and-downloads/software.
Řada regulátorů MPPT BlueSolar MPPT umožňuje připojení externího Bluetooth adaptéru s označením Smart Dongle:
Tento externí BT adaptér přináší možnost propojení chytrého telefonu/tabletu (aplikace VictronConnect) se solárním regulátorem. Můžete monitorovat mnoho parametrů systému a historické statistiky za posledních 30 dnů. Dále máte možnost provádět nastavení provozních parametrů.
Pokud chcete provést výše uvedené pomocí PC, pak máte možnost použít pro propojení regulátoru a PC kabel VE.direct na USB. Do počítače si pouze nainstalujete program Victron Connect.
Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeno pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu.
Regulátor obsahuje vnitřní teplotní senzor pro odpovídající úpravu nabíjecího napětí. Automatická detekce systémového napětí 12/24/48 V.
Adaptivní třístupňové nabíjení:
1. rychlé nabíjení (Bulk), 2. absorpční (Absorption) a 3. udržovací (Float). Zpočátku při rychlém nabíjení je generován vysoký proud a nižší napětí pro rychlé dobíjení vybité baterie. Po této fázi následuje konstantní napětí se snižováním proudu pro úplné nabití baterie bez nebezpečného přebíjení snižující životnost baterie. Nabitá baterie je udržována v nabitém stavu velmi nízkým proudem i nízkým napětím. Pokud napětí na akumulátoru klesne pod 13,2 V například vlivem zátěže, spustí se nový nabíjecí cyklus.
Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12 V baterii i panely s pracovním napětím 24 V. U 24 V systémů doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.
Tato výkonnější řada solárních regulátorů není vybavena DC výstupem. Pro připojení DC zátěže k baterii doporučujeme použít „Ochranu baterií BP“ s maximálním proudem zátěže až 220 A.
Jako důkaz vysoké kvality na všechny MPPT regulátory poskytuje Victron Energy prodlouženou plnou záruku 5 let.
Upozornění: MPPT regulátory Victron Energy není povoleno používat v kombinaci s optimizéry fotovoltaických panelů. Při použití může dojít k poškození MPPT regulátorů i optimizérů a toto poškození nemusí být uznáno jako oprávněná reklamace.
ZÁKLADNÍ SPECIFIKACE
Napětí baterie: 12/24/48 V autodetekce (36 V manuální - softwarově)
Jmenovitý nabíjecí proud: 35 A
Jmenovitý výkon fotovoltaiky, 12 V: 500 W
Jmenovitý výkon fotovoltaiky, 24 V: 1000 W
Jmenovitý výkon fotovoltaiky, 36 V: 1500 W
Jmenovitý výkon fotovoltaiky, 48 V: 2000 W
Maximální FV napětí (otevřený obvod): 150 V
Max. zkratový proud: 40 A
Účinnost (max.): 98 %
Hmotnost: 1,25 kg
Rozměry: 186 x 130 x 70 mm
Aplikace VictronConnect:
Aplikace VictronConnect pro mobilní zařízení s Androidem
Aplikace VictronConnect pro mobilní zařízení s iOS
Aplikace VictronConnect pro Mac zařízení
Aplikace je také ke stažení na stránce výrobce Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurátor (verze 2.6):
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Správnou volbu vašeho MPPT regulátoru dle parametrů FV pole si můžete ověřit v tomto konfigurátoru (v2.4) nebo v novější verzi, kterou naleznete na adrese www.victronenergy.com/support-and-downloads/software.
Podrobný online manuál s popisem všech funkcí:
Anglická verze
Česká verze (translate.google překlad)
