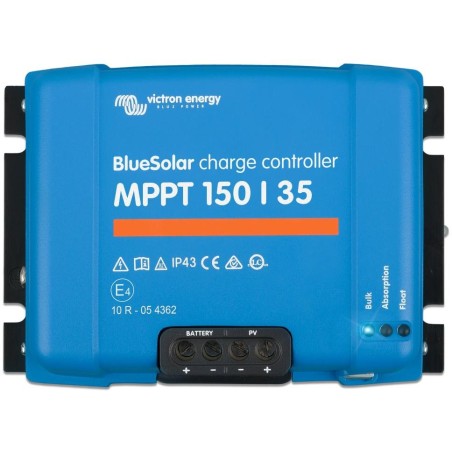

Victron BlueSolar 150/35 MPPT
Robustný a rýchly MPPT regulátor pre náročné podmienky s napätím panelov až 150 V , maximálny nabíjací prúd 35 A. Batéria 12/24/48 V , FV max. 500/1000/2000 Wp .
Ultra-rýchle Maximum Power Point Tracking (MPPT)
MPPT solárne regulátory Victron Energy patria medzi absolútnu svetovú špičku v tomto obore. Ponúka ultra rýchle MPPT sledovanie, ktoré zaisťuje maximálne možné solárne zisky. Najmä pri zatiahnutej oblohe s častou zmenou intenzity osvitu sú solárne zisky o 30 % vyššie oproti klasickým PWM regulátorom alebo o 10 % vyššie oproti pomalším MPPT regulátorom.
Maximálny výkon solárnych panelov je pri 12 V systémoch 500 Wp, pri 24 V systémoch 1000 Wp a pri 48 V systémoch 2000 Wp . V prípade prekročenia týchto hodnôt sa regulátor nepoškodí, ale iba automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty. Solárny regulátor je továrni prednastavený pre 8 typov batérií - voľba vhodného typu sa vykonáva pomocou otočného prepínača umiestneného na tele regulátora.
Maximálne napätie na prázdno (označované ako Voc) pripojených solárnych panelov nesmie prekročiť hodnotu 150 V (pozor: s klesajúcou vonkajšou teplotou rastie napätie solárnych panelov). Maximálny vstupný skratový prúd FV panelov nesmie prekročiť hodnotu 40 A , inak môže dôjsť k trvalému poškodeniu.
Správnu voľbu vášho MPPT regulátora (BlueSolar/SmartSolar) podľa parametrov FV poľa si môžete overiť v tomto konfigurátore alebo v novšej verzii, ktorú nájdete na adrese www.victronenergy.com/support-and-downloads/software .
Rad regulátorov MPPT BlueSolar MPPT umožňuje pripojenie externého Bluetooth adaptéra s označením Smart Dongle:
Tento externý BT adaptér prináša možnosť prepojenia smartfónu/tabletu (aplikácia VictronConnect) so solárnym regulátorom. Môžete monitorovať mnoho parametrov systému a historické štatistiky za posledných 30 dní. Ďalej máte možnosť vykonávať nastavenie prevádzkových parametrov.
Ak chcete vykonať vyššie uvedené pomocou PC, potom máte možnosť použiť na prepojenie regulátora a PC kábel VE.direct na USB. Do počítača si iba nainštalujete program Victron Connect.
Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určené pre vertikálnu polohu na nehorľavý podklad, so zapojením kabeláže zospodu.
Regulátor obsahuje vnútorný teplotný senzor na zodpovedajúcu úpravu nabíjacieho napätia. Automatická detekcia systémového napätia 12/24/48 V.
Adaptívne trojstupňové nabíjanie:
1. rýchle nabíjanie (Bulk), 2. absorpčné (Absorption) a 3. udržiavacie (Float). Spočiatku pri rýchlom nabíjaní je generovaný vysoký prúd a nižšie napätie pre rýchle dobíjanie vybitej batérie. Po tejto fáze nasleduje konštantné napätie so znižovaním prúdu pre úplné nabitie batérie bez nebezpečného prebíjania znižujúce životnosť batérie. Nabitá batéria je udržovaná v nabitom stave veľmi nízkym prúdom aj nízkym napätím. Pokiaľ napätie na akumulátore klesne pod 13,2 V napríklad vplyvom záťaže, spustí sa nový nabíjací cyklus.
Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja do chvíle, kedy je napätie z panelov o 1 V vyššie ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov as maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panely s pracovným napätím 24 V. Pri 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov as maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.
Tento výkonnejší rad solárnych regulátorov nie je vybavený DC výstupom. Na pripojenie DC záťaže k batérii odporúčame použiť „Ochranu batérií BP“ s maximálnym prúdom záťaže až 220 A.
Ako dôkaz vysokej kvality na všetky MPPT regulátory poskytuje Victron Energy predĺženú plnú záruku 5 rokov.
Upozornenie: MPPT regulátory Victron Energy nie je povolené používať v kombinácii s optimizérmi fotovoltaických panelov. Pri použití môže dôjsť k poškodeniu MPPT regulátorov aj optimizérov a toto poškodenie nemusí byť uznané ako oprávnená reklamácia.
ZÁKLADNÁ ŠPECIFIKÁCIA
Napätie batérie: 12/24/48 V autodetekcie (36 V manuálne - softvérovo)
Menovitý nabíjací prúd: 35 A
Menovitý výkon fotovoltaiky, 12 V: 500 W
Menovitý výkon fotovoltaiky, 24 V: 1000 W
Menovitý výkon fotovoltaiky, 36 V: 1500 W
Menovitý výkon fotovoltaiky, 48 V: 2000 W
Maximálne FV napätie (otvorený obvod): 150 V
Max. skratový prúd: 40 A
Účinnosť (max.): 98 %
Hmotnosť: 1,25 kg
Rozmery: 186 x 130 x 70 mm
Aplikácia VictronConnect:
Aplikácia VictronConnect pre mobilné zariadenia s Androidom
Aplikácia VictronConnect pre mobilné zariadenia s iOS
Aplikácia VictronConnect pre Mac zariadenia
Aplikácia je tiež na stiahnutie na stránke výrobcu Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurátor (verzia 2.6):
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Správnu voľbu vášho MPPT regulátora podľa parametrov FV poľa si môžete overiť v tomto konfigurátore (v2.4) alebo v novšej verzii, ktorú nájdete na adreseronenergy.com/support-and-downloads/software" target="_blank" rel="noreferrer noopener">www.victronenergy.com/support-and-downloads/software .
Podrobný online manuál s popisom všetkých funkcií:
Anglická verzia
Slovenská verzia (translate.google preklad)
