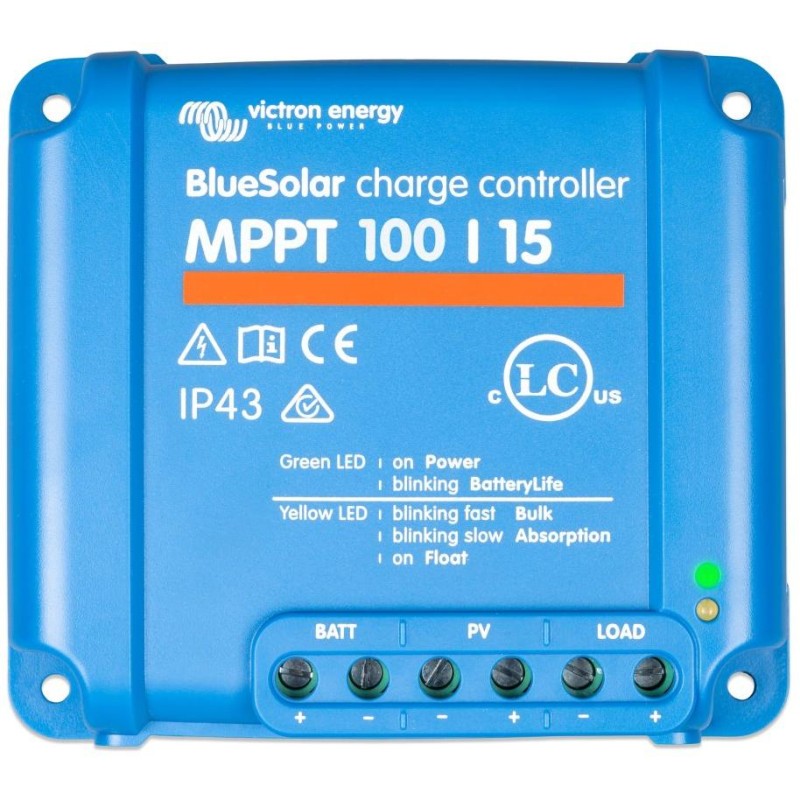

Victron BlueSolar 100/15 MPPT
Solidny i szybki regulator MPPT do wymagających warunków z napięciem panelu do 100 V i maksymalnym prądem ładowania 15 A. Akumulator 12/24 V , PV maks. 220/440 Wp .
Ultraszybkie śledzenie punktu maksymalnej mocy (MPPT)
Regulatory solarne Victron Energy MPPT należą do absolutnych światowych liderów w tej dziedzinie. Oferują ultraszybkie śledzenie MPPT, co zapewnia maksymalne możliwe zyski słoneczne. Zwłaszcza przy zachmurzonym niebie z częstymi zmianami intensywności oświetlenia zyski słoneczne są o 30% wyższe w porównaniu z klasycznymi regulatorami PWM lub o 10% wyższe w porównaniu z wolniejszymi regulatorami MPPT.
Maksymalna moc paneli słonecznych wynosi 220 Wp dla systemów 12 V, 440 Wp dla systemów 24 V. Jeśli te wartości zostaną przekroczone, regulator nie ulegnie uszkodzeniu, a jedynie automatycznie zmniejszy moc pochodzącą z paneli do akceptowalnych wartości. Regulator słoneczny jest wstępnie ustawiony fabrycznie i zazwyczaj nie ma potrzeby dokonywania żadnych większych zmian ustawień.
Maksymalne napięcie obwodu otwartego (oznaczone jako Voc) podłączonych paneli słonecznych nie może przekraczać 100 V (uwaga: napięcie paneli słonecznych wzrasta wraz ze spadkiem temperatury zewnętrznej). Maksymalny prąd zwarciowy wejściowy paneli PV nie może przekraczać 15 A , w przeciwnym razie może dojść do trwałego uszkodzenia.
Poprawność doboru sterownika MPPT (BlueSolar/SmartSolar) w zależności od parametrów układu fotowoltaicznego można sprawdzić w tym konfiguratorze lub w nowszej wersji, którą można znaleźć na stronie www.victronenergy.com/support-and-downloads/software .
Seria kontrolerów BlueSolar MPPT umożliwia podłączenie zewnętrznego adaptera Bluetooth zwanego Smart Dongle:
Ten zewnętrzny adapter BT umożliwia podłączenie smartfona/tabletu (aplikacja VictronConnect) do kontrolera solarnego. Możesz monitorować wiele parametrów systemu i statystyki historyczne z ostatnich 30 dni. Możesz również ustawić parametry operacyjne.
Jeśli chcesz wykonać powyższe czynności za pomocą komputera, możesz użyć kabla VE.direct do USB, aby podłączyć kontroler do komputera. Wystarczy zainstalować program Victron Connect na komputerze.
Wewnętrzne elementy elektroniczne są chronione powłoką żywiczną przed niekorzystnymi wpływami i zapewniają długą żywotność. Zapewnia zwiększoną odporność do IP43 dla elementów elektronicznych i IP22 dla złączy połączeniowych. Zaprojektowany do położenia pionowego na niepalnej powierzchni, z okablowaniem od dołu.
Kontroler zawiera wewnętrzny czujnik temperatury do odpowiedniej regulacji napięcia ładowania. Automatyczne wykrywanie napięcia systemowego 12 lub 24 V.
Adaptacyjne ładowanie trzyetapowe:
1. szybkie ładowanie (Bulk), 2. absorpcja (Absorption) i 3. podtrzymanie (Float). Początkowo podczas szybkiego ładowania generowany jest wysoki prąd i niższe napięcie, aby szybko naładować rozładowany akumulator. Po tej fazie następuje stałe napięcie ze spadkiem prądu, aby w pełni naładować akumulator bez niebezpiecznego przeładowania, co skraca żywotność akumulatora. Naładowany akumulator jest utrzymywany w stanie naładowanym przez bardzo niski prąd i niskie napięcie. Jeśli napięcie na akumulatorze spadnie poniżej 13,2 V, na przykład z powodu obciążenia, rozpoczyna się nowy cykl ładowania.
Aby kontroler mógł rozpocząć ładowanie, napięcie z paneli musi przekraczać napięcie akumulatora o 5 V.naładuj akumulator. Kontroler ładuje, aż napięcie z paneli będzie o 1 V wyższe od napięcia akumulatora. W przypadku akumulatora 12 V zalecamy panele o minimalnej liczbie 32 ogniw i maksymalnej liczbie 108 ogniw (panele połączone szeregowo). Możliwe jest zatem ładowanie akumulatora 12 V i paneli o napięciu roboczym 24 V. W przypadku systemów 24 V zalecamy panele o minimalnej liczbie 72 ogniw i maksymalnej liczbie 108 ogniw. Celem jest uzyskanie wystarczającego napięcia do wydajnego i pełnego ładowania akumulatora.
Kontroler solarny ma wyjście DC do zasilania obciążenia DC. Napięcie wyjściowe DC jest równe napięciu akumulatora. Tak więc, jeśli masz na przykład akumulator 12 V - możemy zasilić obciążenie 12 V na wyjściu DC.
Algorytm BatteryLife — adaptacyjne ładowanie wydłużające żywotność baterii. Kontroler stale monitoruje poziom naładowania baterii i stopniowo zwiększa poziom napięcia, przy którym obciążenie jest odłączane każdego dnia, aż do osiągnięcia napięcia absorpcyjnego (akumulator jest w pełni naładowany). Następnie następuje spadek poziomu napięcia, przy którym obciążenie jest odłączane. W ten sposób akumulator może być w pełni naładowany mniej więcej raz w tygodniu, nawet przy zmniejszonych zyskach słonecznych i większym obciążeniu, co będzie miało pozytywny wpływ na żywotność akumulatora. Jest to funkcja opcjonalna.
Ostrzeżenie: Kontrolerów MPPT Victron Energy nie wolno używać w połączeniu z optymalizatorami paneli fotowoltaicznych. W przypadku ich użycia może dojść do uszkodzenia zarówno kontrolerów MPPT, jak i optymalizatorów, a uszkodzenie to może nie zostać uznane za uzasadnioną reklamację.
PODSTAWOWE DANE TECHNICZNE
Napięcie akumulatora: 12/24 V (automatyczne wykrywanie)
Prąd ładowania znamionowego: 15 A
Moc znamionowa ogniw fotowoltaicznych 12 V: 220 W
Moc znamionowa ogniw fotowoltaicznych 24 V: 440 W
Maksymalne napięcie PV (obwód otwarty): 100 V
Maksymalny prąd zwarciowy: 15 A
Wydajność (maks.): 98%
Waga: 0,6 kg
Wymiary: 113 x 100 x 50 mm
Aplikacja VictronConnect:
Aplikacja VictronConnect dla urządzeń mobilnych z systemem Android
Aplikacja VictronConnect na urządzenia mobilne z systemem iOS
Aplikacja VictronConnect dla urządzeń Mac
Aplikację można również pobrać ze strony producenta Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator (wersja 2.6):
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Możesz wybrać odpowiedni sterownik MPPT zgodnie z parametrami instalacji fotowoltaicznejProszę to zweryfikować w tym konfiguratorze (wersja 2.4) lub w nowszej wersji, którą można znaleźć na stronie www.victronenergy.com/support-and-downloads/software .
Szczegółowa instrukcja online z opisem wszystkich funkcji:
Wersja angielska
Wersja czeska (tłumaczenie google)
