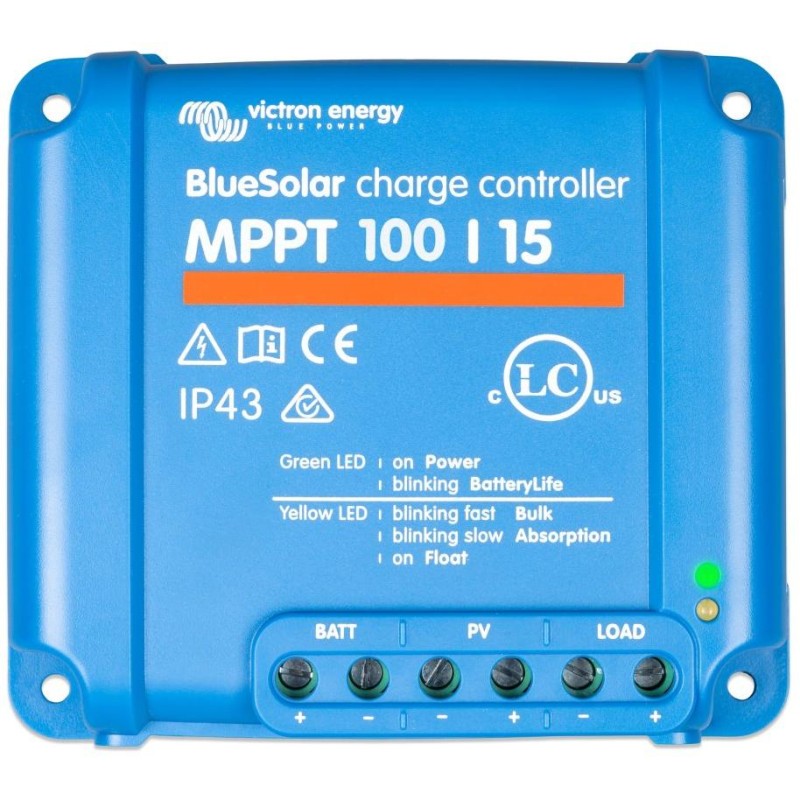

Victron BlueSolar 100/15 MPPT
Robustný a rýchly MPPT regulátor pre náročné podmienky s napätím panelov až 100 V , maximálny nabíjací prúd 15 A. Batéria 12/24 V , FV max. 220/440 Wp .
Ultra-rýchle Maximum Power Point Tracking (MPPT)
MPPT solárne regulátory Victron Energy patria medzi absolútnu svetovú špičku v tomto obore. Ponúka ultra rýchle MPPT sledovanie, ktoré zaisťuje maximálne možné solárne zisky. Najmä pri zatiahnutej oblohe s častou zmenou intenzity osvitu sú solárne zisky o 30 % vyššie oproti klasickým PWM regulátorom alebo o 10 % vyššie oproti pomalším MPPT regulátorom.
Maximálny výkon solárnych panelov je pri 12 V systémoch 220 Wp, pri 24 V systémoch 440 Wp . V prípade prekročenia týchto hodnôt sa regulátor nepoškodí, ale iba automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty. Solárny regulátor je továrni prednastavený a nie je obvykle potrebné vykonávať zásadné úpravy nastavenia.
Maximálne napätie na prázdno (označované ako Voc) pripojených solárnych panelov nesmie prekročiť hodnotu 100 V (pozor: s klesajúcou vonkajšou teplotou rastie napätie solárnych panelov). Maximálny vstupný skratový prúd FV panelov nesmie prekročiť hodnotu 15 A , inak môže dôjsť k trvalému poškodeniu.
Správnu voľbu vášho MPPT regulátora (BlueSolar/SmartSolar) podľa parametrov FV poľa si môžete overiť v tomto konfigurátore alebo v novšej verzii, ktorú nájdete na adrese www.victronenergy.com/support-and-downloads/software .
Rad regulátorov MPPT BlueSolar MPPT umožňuje pripojenie externého Bluetooth adaptéra s označením Smart Dongle:
Tento externý BT adaptér prináša možnosť prepojenia smartfónu/tabletu (aplikácia VictronConnect) so solárnym regulátorom. Môžete monitorovať mnoho parametrov systému a historické štatistiky za posledných 30 dní. Ďalej máte možnosť vykonávať nastavenie prevádzkových parametrov.
Ak chcete vykonať vyššie uvedené pomocou PC, potom máte možnosť použiť na prepojenie regulátora a PC kábel VE.direct na USB. Do počítača si iba nainštalujete program Victron Connect.
Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určené pre vertikálnu polohu na nehorľavý podklad, so zapojením kabeláže zospodu.
Regulátor obsahuje vnútorný teplotný senzor na zodpovedajúcu úpravu nabíjacieho napätia. Automatická detekcia systémového napätia 12 alebo 24 V.
Adaptívne trojstupňové nabíjanie:
1. rýchle nabíjanie (Bulk), 2. absorpčné (Absorption) a 3. udržiavacie (Float). Spočiatku pri rýchlom nabíjaní je generovaný vysoký prúd a nižšie napätie pre rýchle dobíjanie vybitej batérie. Po tejto fáze nasleduje konštantné napätie so znižovaním prúdu pre úplné nabitie batérie bez nebezpečného prebíjania znižujúce životnosť batérie. Nabitá batéria je udržovaná v nabitom stave veľmi nízkym prúdom aj nízkym napätím. Pokiaľ napätie na akumulátore klesne pod 13,2 V napríklad vplyvom záťaže, spustí sa nový nabíjací cyklus.
Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja do chvíle, kedy je napätie z panelov o 1 V vyššie ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov as maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panely s pracovným napätím 24 V. Pri 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov as maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.
Solárny regulátor disponuje DC výstupom pre napájanie DC záťaže. Napätie DC výstupu je rovné napätiu batérie. Takže ak máte napr. 12 V batériu – na DC výstupe môžeme napájať 12 V záťaž.
BatteryLife algoritmus - adaptívne nabíjanie na predĺženie životnosti batérie. Regulátor neustále sleduje mieru nabitia batérie a deň za dňom postupne zvyšuje úroveň napätia, pri ktorej dôjde k odpojeniu záťaže až do stavu, kedy je dosiahnuté absorpčné napätie (batéria plne nabitá). Nasleduje opäť pokles úrovne napätia, pri ktorej dochádza k odpájaniu záťaže. Týmto spôsobom môže dochádzať cca raz týždenne k plnému dobitiu batérie aj pri znížených solárnych ziskoch a vyššej záťaži, čo sa pozitívne prejaví v dĺžke životnosti batérie. Ide o voliteľnú funkciu.
Upozornenie: MPPT regulátory Victron Energy nie je povolené používať v kombinácii s optimizérmi fotovoltaických panelov. Pri použití môže dôjsť k poškodeniu MPPT regulátorov aj optimizérov a toto poškodenie nemusí byť uznané ako oprávnená reklamácia.
ZÁKLADNÁ ŠPECIFIKÁCIA
Napätie batérie: 12/24 V (autodetekcia)
Menovitý nabíjací prúd: 15 A
Menovitý výkon fotovoltaiky, 12 V: 220 W
Menovitý výkon fotovoltaiky, 24 V: 440 W
Maximálne FV napätie (otvorený obvod): 100 V
Max. skratový prúd: 15 A
Účinnosť (max.): 98 %
Hmotnosť: 0,6 kg
Rozmery: 113 x 100 x 50 mm
Aplikácia VictronConnect:
Aplikácia VictronConnect pre mobilné zariadenia s Androidom
Aplikácia VictronConnect pre mobilné zariadenia s iOS
Aplikácia VictronConnect pre Mac zariadenia
Aplikácia je tiež na stiahnutie na stránke výrobcu Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurátor (verzia 2.6):
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Správnu voľbu vášho MPPT regulátora podľa parametrov FV poľa si môžete overiť v tomto konfigurátore (v2.4) alebo v novšej verzii, ktorú nájdete na adrese www.victronenergy.com/support-and-downloads/software .
Podrobný online manuál s popisom všetkých funkcií:
Anglická verzia
Slovenská verzia (translate.google preklad)
