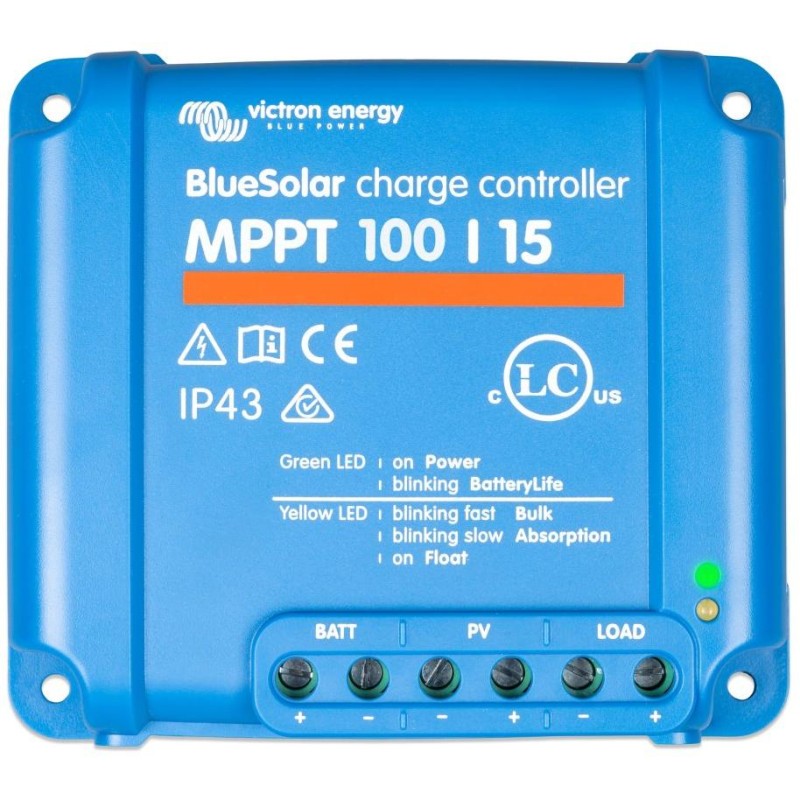

Victron BlueSolar 100/15 MPPT
Robuster und schneller MPPT-Regler für anspruchsvolle Bedingungen mit Panelspannung bis 100 V , maximaler Ladestrom 15 A. Batterie 12/24 V , PV max. 220/440 Wp .
Ultraschnelles Maximum Power Point Tracking (MPPT)
Die MPPT-Solarregler von Victron Energy gehören zu den absoluten Weltmarktführern in diesem Bereich. Sie bieten ultraschnelles MPPT-Tracking, das maximale Solargewinne gewährleistet. Insbesondere bei bewölktem Himmel und häufig wechselnder Beleuchtungsstärke sind die Solargewinne im Vergleich zu klassischen PWM-Reglern um 30 % und im Vergleich zu langsameren MPPT-Reglern um 10 % höher.
Die maximale Leistung von Solarmodulen beträgt 220 Wp für 12-V-Systeme und 440 Wp für 24-V-Systeme . Bei Überschreitung dieser Werte wird der Regler nicht beschädigt, sondern reduziert die Leistung der Module automatisch auf akzeptable Werte. Der Solarregler ist werkseitig voreingestellt, sodass in der Regel keine größeren Anpassungen erforderlich sind.
Die maximale Leerlaufspannung (Voc) der angeschlossenen Solarmodule darf 100 V nicht überschreiten (Hinweis: Die Spannung der Solarmodule steigt mit sinkender Außentemperatur). Der maximale Eingangskurzschlussstrom der PV-Module darf 15 A nicht überschreiten , da es sonst zu dauerhaften Schäden kommen kann.
Die richtige Auswahl Ihres MPPT-Reglers (BlueSolar/SmartSolar) anhand der Parameter des PV-Arrays können Sie in diesem Konfigurator oder in einer neueren Version überprüfen , die Sie unter www.victronenergy.com/support-and-downloads/software finden.
Die BlueSolar MPPT-Controller-Serie ermöglicht den Anschluss eines externen Bluetooth-Adapters namens Smart Dongle:
Mit diesem externen Bluetooth-Adapter können Sie Ihr Smartphone/Tablet (VictronConnect App) mit Ihrem Solarregler verbinden. Sie können zahlreiche Systemparameter und Verlaufsstatistiken der letzten 30 Tage überwachen. Außerdem können Sie Betriebsparameter einstellen.
Wenn Sie die oben genannten Schritte mit einem PC durchführen möchten, können Sie den Controller mit dem VE.direct-zu-USB-Kabel an den PC anschließen. Installieren Sie dazu einfach das Victron Connect-Programm auf Ihrem Computer.
Die internen elektronischen Komponenten sind durch eine Harzbeschichtung vor schädlichen Einflüssen geschützt und gewährleisten eine lange Lebensdauer. Sie bietet erhöhte Schutzart IP43 für elektronische Komponenten und IP22 für Anschlussstecker. Konzipiert für die vertikale Montage auf einer nicht brennbaren Oberfläche mit Verkabelung von unten.
Der Controller enthält einen internen Temperatursensor zur entsprechenden Anpassung der Ladespannung. Automatische Erkennung der Systemspannung 12 oder 24 V.
Adaptives dreistufiges Laden:
1. Schnellladen (Bulk), 2. Absorption (Absorption) und 3. Erhaltungsladung (Float). Beim Schnellladen werden zunächst ein hoher Strom und eine niedrigere Spannung erzeugt, um eine entladene Batterie schnell wieder aufzuladen. Auf diese Phase folgt eine konstante Spannung mit abnehmendem Strom, um die Batterie ohne gefährliche Überladung, die die Batterielebensdauer verkürzt, vollständig aufzuladen. Die geladene Batterie wird durch einen sehr niedrigen Strom und eine niedrige Spannung in einem geladenen Zustand gehalten. Sinkt die Spannung an der Batterie beispielsweise durch Belastung unter 13,2 V, wird ein neuer Ladezyklus gestartet.
Die Spannung der Panels muss die Batteriespannung um 5 V übersteigen, damit der Controller mit dem Laden beginnt.Laden Sie die Batterie. Der Controller lädt, bis die Spannung der Module 1 V höher ist als die Batteriespannung. Für eine 12-V-Batterie empfehlen wir Module mit mindestens 32 und höchstens 108 Zellen (Module in Reihe). Dadurch können sowohl eine 12-V-Batterie als auch Module mit einer Betriebsspannung von 24 V geladen werden. Für 24-V-Systeme empfehlen wir Module mit mindestens 72 und höchstens 108 Zellen. Ziel ist es, eine ausreichende Spannung für eine effiziente und vollständige Batterieladung zu erreichen.
Der Solarregler verfügt über einen Gleichstromausgang zur Versorgung einer Gleichstromlast. Die Gleichstromausgangsspannung entspricht der Batteriespannung. Wenn Sie beispielsweise eine 12-V-Batterie haben, können Sie eine 12-V-Last über den Gleichstromausgang versorgen.
BatteryLife-Algorithmus – adaptives Laden zur Verlängerung der Batterielebensdauer. Der Regler überwacht ständig den Ladezustand der Batterie und erhöht schrittweise die Spannung, bei der die Last abgeschaltet wird, Tag für Tag, bis die Konstantspannung erreicht ist (die Batterie ist vollständig geladen). Anschließend wird die Spannung, bei der die Last abgeschaltet wird, wieder gesenkt. Auf diese Weise kann die Batterie auch bei reduzierten Solarerträgen und höherer Last etwa einmal pro Woche vollständig geladen werden, was sich positiv auf die Batterielebensdauer auswirkt. Dies ist eine optionale Funktion.
Achtung: Victron Energy MPPT-Regler dürfen nicht in Kombination mit Photovoltaik-Modul-Optimierern verwendet werden. Bei der Verwendung können sowohl MPPT-Regler als auch Optimierer beschädigt werden, was möglicherweise nicht als Reklamation anerkannt wird.
GRUNDLEGENDE SPEZIFIKATIONEN
Batteriespannung: 12/24 V (automatische Erkennung)
Nennladestrom: 15 A
Photovoltaik-Nennleistung, 12 V: 220 W
Photovoltaik-Nennleistung, 24 V: 440 W
Maximale PV-Spannung (offener Stromkreis): 100 V
Max. Kurzschlussstrom: 15 A
Wirkungsgrad (max.): 98 %
Gewicht: 0,6 kg
Abmessungen: 113 x 100 x 50 mm
VictronConnect-App:
VictronConnect-App für Android-Mobilgeräte
VictronConnect-App für iOS-Mobilgeräte
VictronConnect-App für Mac-Geräte
Die Anwendung steht auch auf der Herstellerseite von Victron Energy zum Download bereit (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator (Version 2.6):
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Sie können den richtigen MPPT-Regler entsprechend den Parametern des PV-Arrays auswählenBitte überprüfen Sie dies in diesem Konfigurator (v2.4) oder in einer späteren Version, die Sie unter www.victronenergy.com/support-and-downloads/software finden.
Ausführliches Online-Handbuch mit Beschreibung aller Funktionen:
Englische Version
Tschechische Version (Übersetzung von translate.google)
