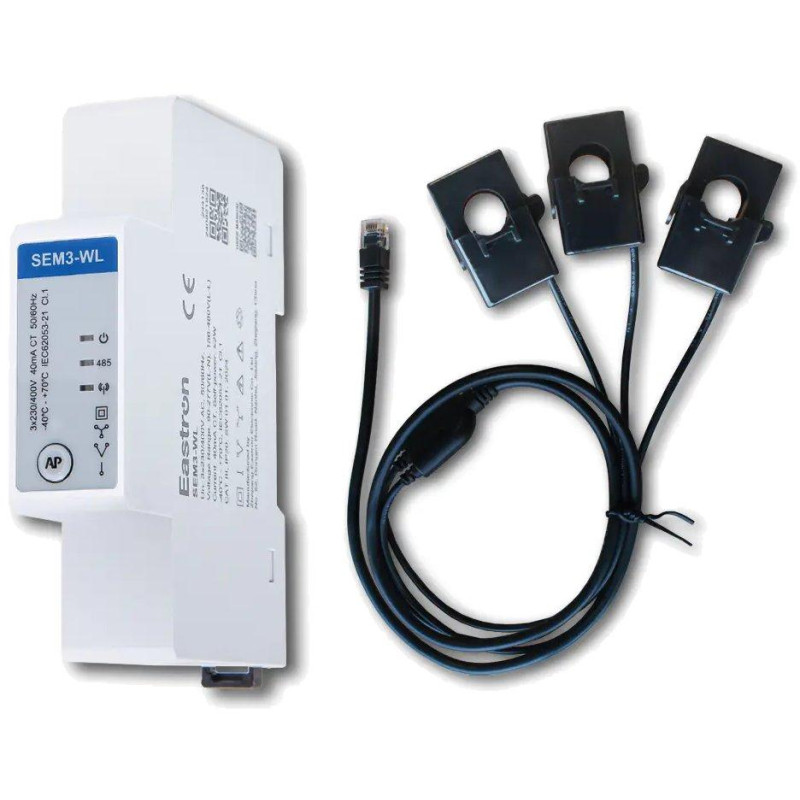

Eastron SEM3-WL, licznik energii elektrycznej, trójfazowy, RS485 Modbus RTU, Wi-Fi

Kompaktowy trójfazowy licznik energii elektrycznej z komunikacją Wi-Fi i RS-485 umożliwiający zaawansowany pomiar parametrów elektrycznych.

Licznik energii Eastron SEM3-WL reprezentuje nową generację urządzeń pomiarowych montowanych na szynie DIN . Dzięki zintegrowanemu modułowi Wi-Fi i interfejsowi RS-485 z protokołem Modbus RTU umożliwia łatwą integrację z systemami zarządzania energią. Urządzenie mierzy i wyświetla parametry sieci jednofazowych i trójfazowych, w tym napięcie, częstotliwość, prąd, moc oraz energię czynną i bierną.

Dzięki dokładności pomiaru energii czynnej klasy B , licznik znajduje zastosowanie w różnych aplikacjach, takich jak zarządzanie systemami fotowoltaicznymi, inteligentne budynki czy obiekty przemysłowe. Licznik energii elektrycznej może być używany jako jeden licznik trójfazowy lub trzy niezależne liczniki jednofazowe z możliwością ustawienia różnych przekładników prądowych dla każdej fazy.

Elastyczne tryby pomiaru

Licznik energii elektrycznej SEM3-WL oferuje dwa tryby pomiaru. W trybie standardowym energia dostarczona i zużyta są mierzone oddzielnie. W trybie fotowoltaicznym energia dostarczona i zużyta są najpierw porównywane, a wynikowa wartość jest wliczana do energii dostarczonej lub zużytej.

Opcje komunikacji

Urządzenie jest wyposażone w dwa interfejsy komunikacyjne. Interfejs RS485 z protokołem Modbus RTU umożliwia komunikację na odległość do 1000 ms z regulowaną prędkością transmisji od 2400 do 115200 bps. Interfejs Wi-Fi z protokołem Modbus TCP działa w paśmie 2,4 GHz i ma zasięg do 30 m w pomieszczeniach i 50 m na zewnątrz.

Dokładny pomiar

SEM3-WL zapewnia wysoką dokładność pomiaru: ± 1% dla energii czynnej, ± 0,5% dla napięcia, ± 0,5% dla prądu w zakresie 4–120 A i ± 0,2% dla częstotliwości. Aktywna aktualizacja danych. Moc mierzona jest co 50 ms przez RS-485 i co 100 ms przez Wi-Fi.

PODSTAWOWE DANE TECHNICZNE

Typ pomiaru: RMS z uwzględnieniem harmonicznych w układach prądu przemiennego trójfazowego (3P, 3P+N)

Dokładność pomiaru energii czynnej: ± 1% (klasa B)

Napięcie znamionowe: 3× 230 V (LN) / 400 V (LL)

Zakres napięcia roboczego: 90–300 V AC (LN), 156–520 V AC (LL)

Częstotliwość: 50/60Hz

Komunikacja 1: RS-485 Modbus RTU (do 1000 m)

Komunikacja 2: Wi-Fi Modbus TCP (802.11 b/g/n)

Szybkość transmisji RS485: 2400 do 115200 bps

Pasmo Wi-Fi: 2,4 GHz do 2,5 GHz

Tryby pomiaru: standardowy i PV

Konfiguracja sieci: 1p2w, 3p4w, 3p3w

Montaż: na szynie DIN, szerokość 1 moduł
