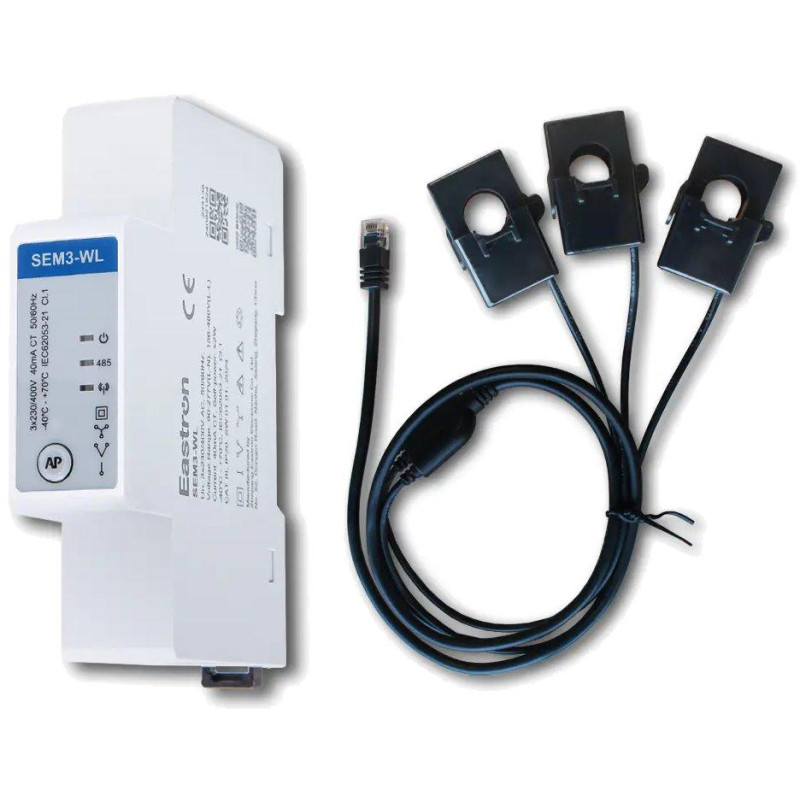

Eastron SEM3-WL, Stromzähler, dreiphasig, RS485 Modbus RTU, Wi-Fi

Kompakter dreiphasiger Stromzähler mit WLAN- und RS-485-Kommunikation zur erweiterten Messung elektrischer Parameter.

Der Energiezähler Eastron SEM3-WL repräsentiert eine neue Generation von DIN-Schienenmessgeräten . Dank integriertem WLAN-Modul und RS-485-Schnittstelle mit Modbus RTU-Protokoll ermöglicht er die einfache Integration in Energiemanagementsysteme. Das Gerät misst und zeigt die Eigenschaften von einphasigen und dreiphasigen Netzen an, darunter Spannung, Frequenz, Strom, Leistung sowie Wirk- und Blindenergie.

Mit einer Messgenauigkeit der Wirkenergieklasse B findet er Anwendung in verschiedenen Bereichen wie der Verwaltung von Photovoltaikanlagen, intelligenten Gebäuden oder Industrieanlagen. Der Stromzähler kann als ein Dreiphasenzähler oder als drei unabhängige Einphasenzähler verwendet werden, wobei für jede Phase unterschiedliche Stromwandlerverhältnisse eingestellt werden können.

Flexible Messmodi

Der Stromzähler SEM3-WL bietet zwei Messmodi. Im Standardmodus werden gelieferte und verbrauchte Energie getrennt gemessen. Im PV-Modus werden gelieferte und verbrauchte Energie zunächst bilanziert und der resultierende Wert entweder in die gelieferte oder verbrauchte Energie eingerechnet.

Kommunikationsoptionen

Das Gerät verfügt über zwei Kommunikationsschnittstellen. Die RS485-Schnittstelle mit Modbus RTU-Protokoll ermöglicht die Kommunikation über eine Distanz von bis zu 1000 ms mit einer einstellbaren Baudrate von 2400 bis 115200 bps. Die WLAN-Schnittstelle mit Modbus TCP-Protokoll arbeitet im 2,4-GHz-Band mit einer Reichweite von bis zu 30 m in Innenräumen und 50 m im Freien.

Genaue Messung

SEM3-WL bietet eine hohe Messgenauigkeit: ± 1 % für Wirkenergie, ± 0,5 % für Spannung, ± 0,5 % für Strom im Bereich von 4–120 A und ± 0,2 % für Frequenz. Aktive Datenaktualisierung Die Leistung wird alle 50 ms über RS-485 und alle 100 ms über WLAN gemessen.

GRUNDLEGENDE SPEZIFIKATIONEN

Messart: RMS einschließlich Oberschwingungen in dreiphasigen Wechselstromsystemen (3P, 3P+N)

Messgenauigkeit der Wirkenergie: ± 1 % (Klasse B)

Nennspannung: 3× 230 V (LN) / 400 V (LL)

Betriebsspannungsbereich: 90 bis 300 V AC (LN), 156 bis 520 V AC (LL)

Frequenz: 50/60 Hz

Kommunikation 1: RS-485 Modbus RTU (bis zu 1000 m)

Kommunikation 2: WLAN Modbus TCP (802.11 b/g/n)

RS485-Baudrate: 2400 bis 115200 bps

WLAN-Band: 2,4 GHz bis 2,5 GHz

Messmodi: Standard- und PV-Modus

Netzwerkkonfiguration: 1p2w, 3p4w, 3p3w

Montage: auf DIN-Schiene, Breite 1 Modul
