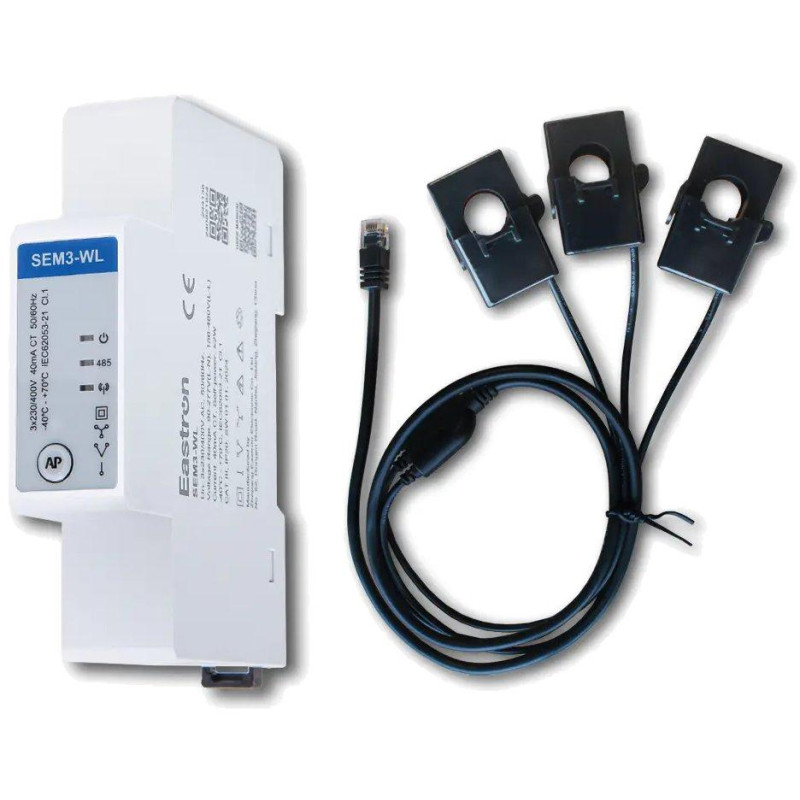

Eastron SEM3-WL, elektromer, trojfázový, RS485 Modbus RTU, Wi-Fi

Kompaktný trojfázový elektromer s Wi-Fi a RS-485 komunikáciou pre pokročilé meranie elektrických parametrov.

Elektromer Eastron SEM3-WL predstavuje novú generáciu meracích prístrojov montovaných na DIN lištu . Vďaka integrovanému Wi-Fi modulu a rozhraniu RS-485 s protokolom Modbus RTU umožňuje ľahké začlenenie do systémov energetického manažmentu. Prístroj meria a zobrazuje charakteristiky jednofázových aj trojfázových sietí vrátane napätia, frekvencie, prúdu, výkonu a aktívnej i reaktívnej energie.

S presnosťou merania aktívnej energie triedy B nájde uplatnenie v rôznych aplikáciách ako je správa fotovoltaických systémov, inteligentné budovy alebo priemyselné zariadenia. Elektromer je možné použiť ako jeden trojfázový merač alebo tri nezávislé jednofázové merače s možnosťou nastavenia rôznych prevodov CT pre každú fázu.

Flexibilné meracie režimy

Elektromer SEM3-WL ponúka dva meracie režimy. V štandardnom režime sú dodaná a odobraná energia merané oddelene. V PV režime dochádza najprv k bilancovaniu dodanej a odobranej energie, pričom výsledná hodnota je započítaná buď do dodanej, alebo odobranej energie.

Komunikačné možnosti

Prístroj je vybavený dvojicou komunikačných rozhraní. Rozhranie RS485 s protokolom Modbus RTU umožňuje komunikáciu na vzdialenosť až 1000 ms nastaviteľnou prenosovou rýchlosťou 2400 až 115200 bps. Wi-Fi rozhranie s protokolom Modbus TCP pracuje v pásme 2,4 GHz s dosahom až 30 mv interiéri a 50 mv exteriéri.

Presné meranie

SEM3-WL poskytuje vysokú presnosť merania: ± 1 % pre aktívnu energiu, ± 0,5 % pre napätie, ± 0,5 % pre prúd v rozsahu 4–120 A a ± 0,2 % pre frekvenciu. Aktualizácia dát aktívneho výkone prebieha každých 50 ms cez RS-485 a 100 ms cez Wi-Fi.

ZÁKLADNÁ ŠPECIFIKÁCIA

Typ merania: RMS vrátane harmonických v trojfázových AC systémoch (3P, 3P+N)

Presnosť merania aktívnej energie: ± 1 % (trieda B)

Menovité napätie: 3× 230 V (LN) / 400 V (LL)

Pracovný rozsah napätia: 90 až 300 V AC (LN), 156 až 520 V AC (LL)

Frekvencia: 50/60 Hz

Komunikácia 1: RS-485 Modbus RTU (až 1000 m)

Komunikácia 2: Wi-Fi Modbus TCP (802.11 b/g/n)

Prenosová rýchlosť RS485: 2400 až 115200 bps

Wi-Fi pásmo: 2,4 GHz až 2,5 GHz

Meracie režimy: štandardný a PV režim

Konfigurácia siete: 1p2w, 3p4w, 3p3w

Montáž: na DIN lištu, šírka 1 modul
