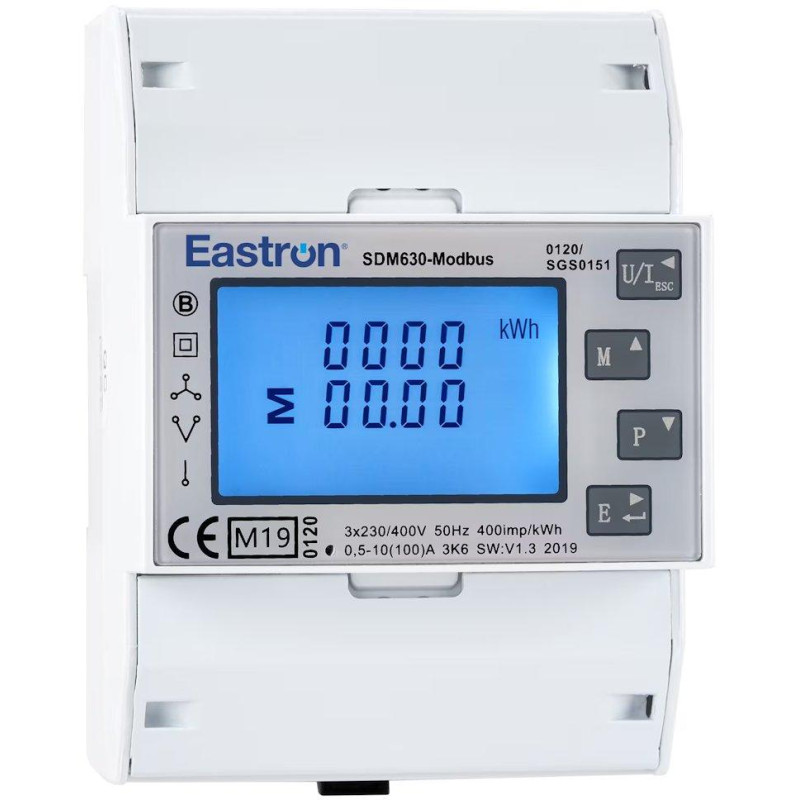

Eastron SDM630-MODBUS-MID V3, licznik energii elektrycznej Modbus, trójfazowy, 100A

Eastron SDM630-MODBUS-MID V2

Inteligentny licznik energii elektrycznej do pomiaru 1-fazowego i 3-fazowego . Mierzone parametry obejmują napięcie (V), częstotliwość (Hz), prąd (A), moc (kW/kVA/kVAr), import, eksport i całkowitą energię (kWh/kVArh). Urządzenie może również mierzyć maksymalny prąd i zużycie energii.

Urządzenie to mierzy i wyświetla parametry prądu jednofazowego dwuprzewodowego (1p2w), trójfazowego trójprzewodowego (3p3w) i trójfazowego czteroprzewodowego (3p4w) w sieci.

Obsługuje protokół komunikacyjny Modbus RTU przez RS-485 , co umożliwia zdalne monitorowanie i integrację z systemami zarządzania energią. Licznik jest zaprojektowany do łatwego montażu na szynie DIN i oferuje wysoką dokładność pomiaru.

Napięcie jest mierzone bezpośrednio w zakresie od 100 do 289 V (nie dotyczy 3p3w) lub od 173 do 500 V (tylko dla 3p). Nie ma potrzeby podłączania zewnętrznych przekładników prądowych (CT).

Najważniejsze cechy:

•

• Wsparcie dla instalacji jednofazowych i trójfazowych (1p2w, 3p3w, 3p4w)

• Dwukierunkowy pomiar zużycia energii elektrycznej (eksport/import)

• Komunikacja poprzez RS-485 (Modbus RTU)

• Kompaktowa konstrukcja z montażem na szynie DIN

• Podświetlany wyświetlacz LCD umożliwiający łatwe odczytywanie wartości

• Wysoka dokładność pomiaru zgodna z normami IEC 62053-21 i EN50470-1/3


Dokładność:

•

• Napięcie: 0,5% maksymalnego zakresu

• Prąd: 0,5% zakresu znamionowego

• Częstotliwość: 0,2% średniej częstotliwości

• Moc czynna (W), moc bierna (VAr), moc pozorna (VA): ±1%

• Energia czynna (Wh): Klasa 1 IEC 62053-21, Klasa B EN50470-1/3

• Energia bierna (VArh): 1% maksymalnego zakresu


PODSTAWOWE DANE TECHNICZNE

Napięcie znamionowe: 3× 230/400 V AC

Zakres napięcia roboczego: 80–120% napięcia znamionowego (U _n )

Maksymalny prąd (I _max ): 100 A

Interfejs: RS-485 (Modbus RTU)

Montaż: szyna DIN 43880 (72 × 100 mm)

Wymiary: 100 × 72 × 66 mm

Ochrona: IP51

Szczegółowe parametry i specyfikacje można znaleźć w załączonej instrukcji (en).
