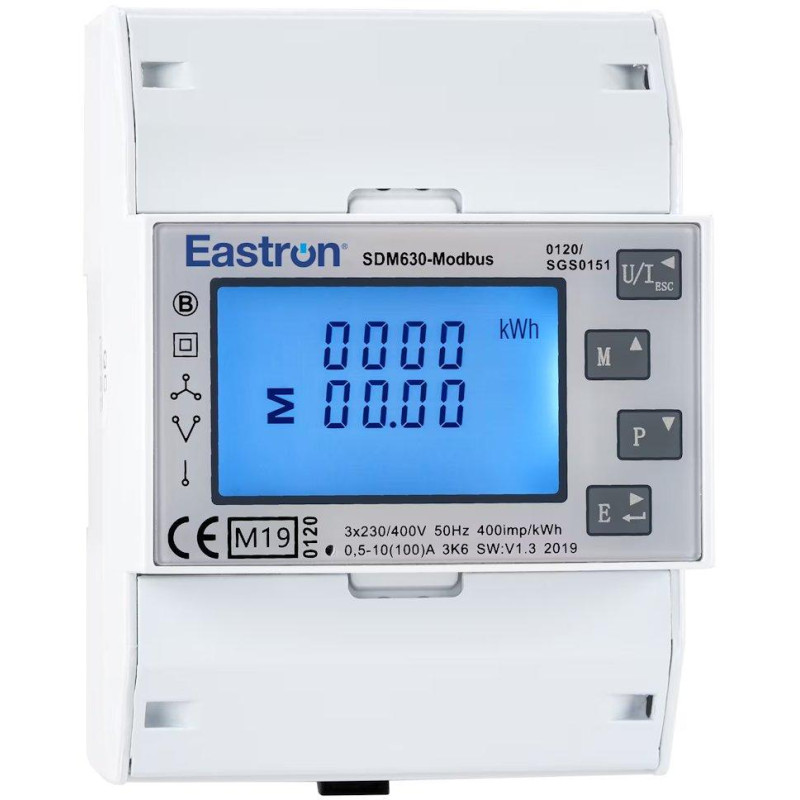

Eastron SDM630-MODBUS-MID V3, Modbus Stromzähler, dreiphasig, 100A

Eastron SDM630-MODBUS-MID V2

Intelligenter Stromzähler für 1- und 3-Phasenmessung . Zu den Messparametern gehören Spannung (V), Frequenz (Hz), Stromstärke (A), Leistung (kW/kVA/kVAr), Bezug, Abgabe und Gesamtenergie (kWh/kVArh). Das Gerät kann auch den maximalen Strom- und Stromverbrauch messen.

Dieses Gerät misst und zeigt die Eigenschaften von einphasigem Zweileiterstrom (1p2w), dreiphasigem Dreileiterstrom (3p3w) und dreiphasigem Vierleiterstrom (3p4w) im Netzwerk an.

Es unterstützt das Modbus RTU- Kommunikationsprotokoll über RS-485 , das die Fernüberwachung und Integration in Energiemanagementsysteme ermöglicht. Das Messgerät ist für die einfache Montage auf einer DIN-Schiene konzipiert und bietet eine hohe Messgenauigkeit.

Die Spannung wird direkt im Bereich von 100 bis 289 V (nicht anwendbar bei 3p3w) bzw. 173 bis 500 V (nur bei 3p) gemessen . Der Anschluss externer Stromwandler (CTs) ist nicht erforderlich.

Hauptmerkmale:

•

• Unterstützung für einphasige und dreiphasige Installationen (1p2w, 3p3w, 3p4w)

• Bidirektionale Messung des Stromverbrauchs (Export/Import)

• Kommunikation über RS-485 (Modbus RTU)

• Kompaktes Design mit DIN-Schienenmontage

• LCD-Display mit Hintergrundbeleuchtung zum einfachen Ablesen der Werte

• Hohe Messgenauigkeit gemäß den Normen IEC 62053-21 und EN50470-1/3


Genauigkeit:

•

• Spannung: 0,5 % des maximalen Bereichs

• Strom: 0,5 % des Nennbereichs

• Häufigkeit: 0,2 % der Durchschnittshäufigkeit

• Wirkleistung (W), Blindleistung (VAr), Scheinleistung (VA): ±1 %

• Wirkenergie (Wh): Klasse 1 IEC 62053-21, Klasse B EN50470-1/3

• Blindenergie (VArh): 1 % des maximalen Bereichs


GRUNDLEGENDE SPEZIFIKATIONEN

Nennspannung: 3× 230/400 V AC

Betriebsspannungsbereich: 80–120 % der Nennspannung (U _n )

Max. Strom (I _max ): 100 A

Schnittstelle: RS-485 (Modbus RTU)

Montage: DIN-Schiene 43880 (72 × 100 mm)

Abmessungen: 100 × 72 × 66 mm

Schutzart: IP51

Detaillierte Parameter und Spezifikationen finden Sie im beigefügten Handbuch (en).
