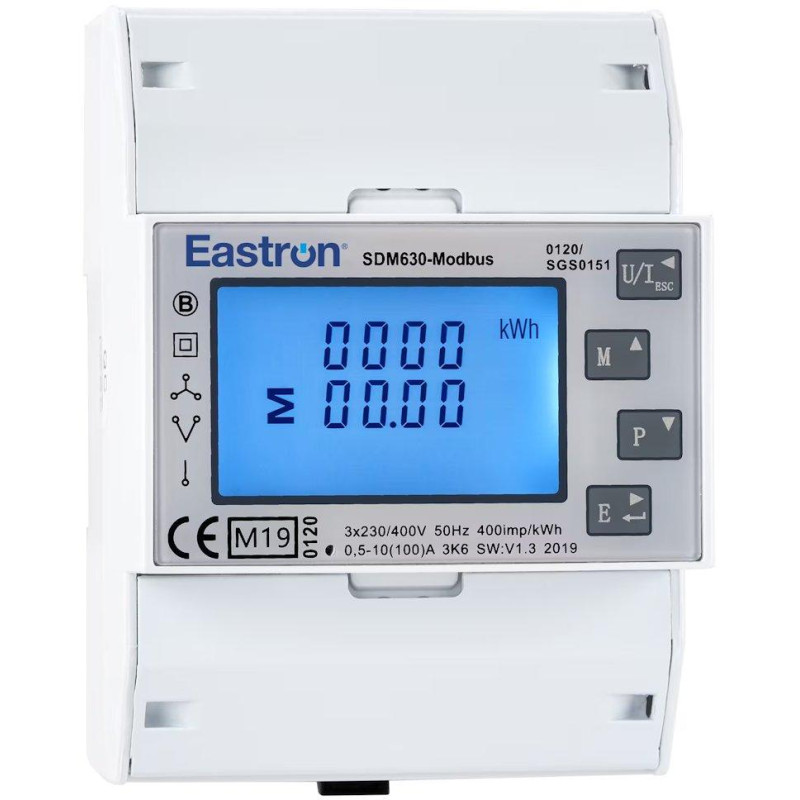

Eastron SDM630-MODBUS-MID V3, Modbus elektromer, trojfázový, 100A

Eastron SDM630-MODBUS-MID V2

Inteligentný elektromer pre 1fázové a 3fázové meranie . Medzi merané parametre patrí napätie (V), frekvencia (Hz), prúd (A), výkon (kW/kVA/kVAr), import, export a celková energia (kWh/kVArh). Prístroj môže merať aj maximálny odber prúdu a výkonu.

Tento prístroj meria a zobrazuje charakteristiky jednofázového dvojvodičového (1p2w), trojfázového trojvodičového (3p3w) a trojfázového štvorvodičového (3p4w) prúdu v sieti.

Podporuje komunikačný protokol Modbus RTU cez RS-485 , čo umožňuje vzdialené monitorovanie a integráciu do systémov riadenia spotreby energie. Elektromer je navrhnutý pre jednoduchú montáž na DIN lištu a ponúka vysokú presnosť merania.

Napätie je merané priamo v rozsahu 100 až 289 V (neplatí pre 3p3w) alebo 173 až 500 V (iba pre 3p). Nie je potrebné pripájať externé transformátory prúdu (CT).

Kľúčové vlastnosti:

•

• Podpora jednofázových aj trojfázových inštalácií (1p2w, 3p3w, 3p4w)

• Obojsmerné meranie spotreby elektrickej energie (export/import)

• Komunikácia cez RS-485 (Modbus RTU)

• Kompaktný dizajn s montážou na DIN lištu

• Podsvietený LCD displej pre ľahké odčítanie hodnôt

• Vysoká presnosť merania podľa noriem IEC 62053-21 a EN50470-1/3


Presnosť:

•

• Napätie: 0,5 % maximálneho rozsahu

• Prúd: 0,5 % menovitého rozsahu

• Frekvencia: 0,2 % priemernej frekvencie

• Činný výkon (W), jalový výkon (VAr), zdanlivý výkon (VA): ±1 %

• Činná energia (Wh): Trieda 1 IEC 62053-21, Trieda B EN50470-1/3

• Jalová energia (VArh): 1 % maximálneho rozsahu


ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie: 3× 230/400 V AC

Pracovný rozsah napätia: 80–120 % menovitého napätia (U _n )

Max. prúd (I _max ): 100 A

Rozhranie: RS-485 (Modbus RTU)

Montáž: DIN lišta 43880 (72 × 100 mm)

Rozmery: 100 × 72 × 66 mm

Krytie: IP51

Podrobné parametre a špecifikácie nájdete v priloženom manuáli (en).
