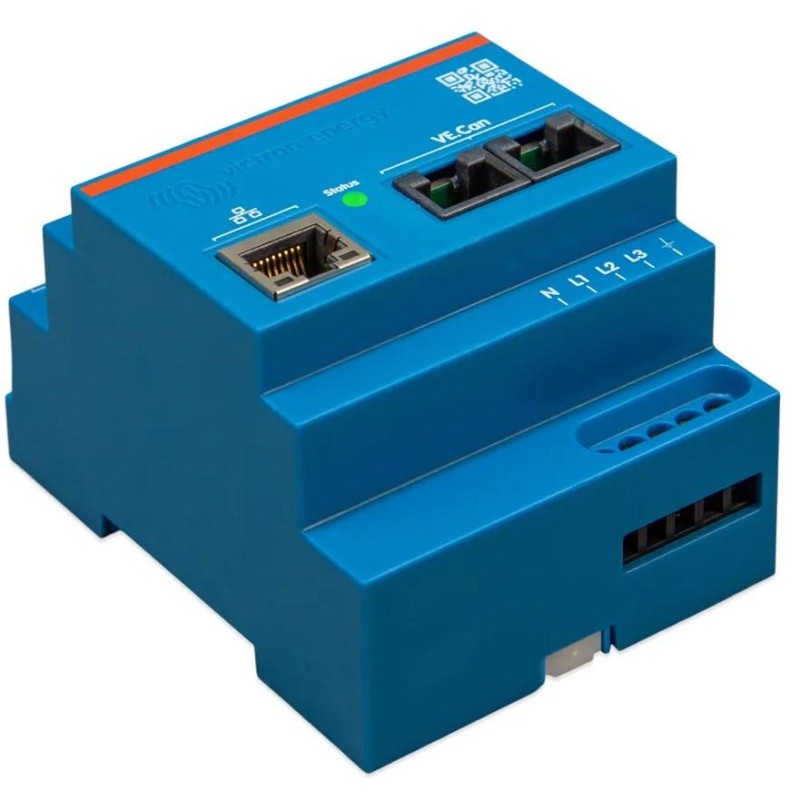

Licznik energii Victron VM-3P75CT
Licznik VM-3P75CT jest przeznaczony do pomiaru mocy i energii w jednofazowych i trójfazowych systemach magazynowania energii (ESS) lub do pomiaru mocy falownika systemu fotowoltaicznego, generatora prądu przemiennego lub falownika hybrydowego. Zawiera zintegrowane porty Ethernet i VE.Can do podłączenia do urządzeń GX , a dzięki czujnikom prądu umożliwia łatwą i szybką instalację bez konieczności modyfikowania istniejącego okablowania. Licznik jest w pełni funkcjonalny od razu po wyjęciu z pudełka (Plug and Play) i służy jako licznik sieciowy dla większości systemów. Konfiguracja (za pomocą VictronConnect) jest konieczna tylko w przypadku zmiany roli (licznik sieciowy, falownik fotowoltaiczny, agregat prądotwórczy AC lub licznik obciążenia AC) i ręcznego ustawienia adresu IP. Informacje można przeglądać na urządzeniach GX, takich jak Cerbo GX lub Ekrano GX , a także w aplikacji VictronConnect i portalu VRM .
- Pomiar do 80 A na fazę (obciążenie znamionowe 75 A)
- Komunikacja Modbus/UDP przez Ethernet
- Czujniki prądu z dzielonym rdzeniem umożliwiają łatwą instalację bez konieczności modyfikacji istniejącego okablowania
- Wykorzystuje metodę rejestracji wektorowej, w której wektory każdej fazy (L1, L2 i L3) są sumowane
Miernik można skonfigurować do pełnienia czterech różnych ról w urządzeniu GX (takim jak Cerbo GX lub Ekrano GX):
- Jako licznik sieciowy i wejście sterujące dla systemu magazynowania energii (ESS)
- Do pomiaru mocy falownika fotowoltaicznego
- Do pomiaru mocy generatora prądu przemiennego
- Jako miernik prądu przemiennego do pomiaru dedykowanego obwodu obciążenia prądem przemiennym
Licznik zapewnia dwie możliwości podłączenia do urządzenia GX:
- Przewodowe połączenie Ethernet z siecią lokalną za pomocą wbudowanego portu Ethernet
- Przewodowe połączenie VE.Can poprzez zintegrowany port VE.Can bezpośrednio do urządzenia GX
PODSTAWOWE DANE TECHNICZNE
Zakres napięcia wejściowego LN: AC 85-265 V
Zakres napięcia wejściowego LL: AC 150–460 V
Prąd znamionowy: 75 A
Interfejs: 2× VE.Can, 1× RJ-45
Stopień ochrony: IP20
Temperatura pracy: -25 do +55 °C
Waga: 370g
Wymiary: 90 × 71 × 59 mm
Liczniki wykorzystują inną metodę obliczania całkowitej zużytej i dostarczonej energii:
- W serii ETXXX energia zużyta i dostarczona jest obliczana oddzielnie w każdej fazie, a następnie suma tych wartości jest używana. Nadaje się zatem do pomiaru fazowego.
- W serii VM-3P75CT, EM24, EM3XX, EM5XX energia zużyta i dostarczona jest obliczana jako całkowita moc, przy czym wartości różnicowe netto z każdej fazy znoszą się wzajemnie. Dlatego nadaje się do pomiaru sumarycznego.
