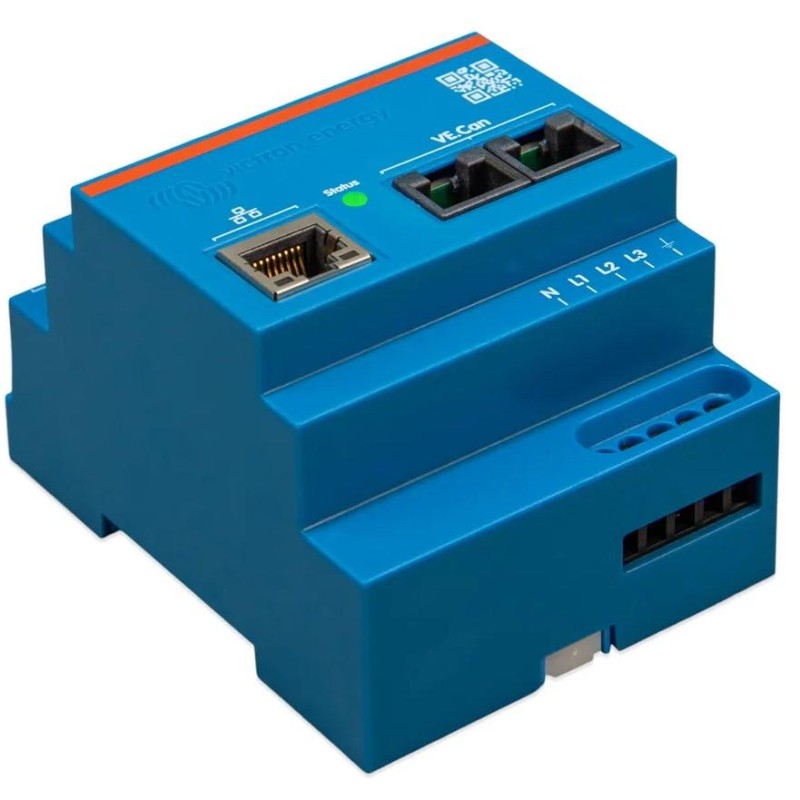

Victron Energiezähler VM-3P75CT, Ethernet, VE.Can, 1F/3F

Victron Energiezähler VM-3P75CT

Das Messgerät VM-3P75CT ist für die Leistungs- und Energiemessung in einphasigen und dreiphasigen Energiespeichersystemen (ESS) oder für die Messung der Leistung eines Wechselrichters einer Photovoltaikanlage, eines AC-Generators oder eines Hybrid-Wechselrichters konzipiert. Es enthält integrierte Ethernet- und VE.Can -Anschlüsse für den Anschluss an GX-Geräte und ermöglicht dank Stromsensoren eine einfache und schnelle Installation, ohne dass die vorhandene Verkabelung geändert werden muss. Das Messgerät ist sofort einsatzbereit (Plug and Play) und dient für die meisten Systeme als Netzmessgerät. Eine Konfiguration (mit VictronConnect) ist nur bei einem Rollenwechsel (Netzmessgerät, PV-Wechselrichter, AC-Generator oder AC-Lastmessgerät) und einer manuellen Einstellung der IP-Adresse erforderlich. Die Informationen können auf GX-Geräten wie Cerbo GX oder Ekrano GX sowie in der VictronConnect-App und dem VRM-Portal angezeigt werden.

•

• Messung bis zu 80 A pro Phase (Nennwert 75 A)

• Modbus/UDP-Kommunikation über Ethernet

• Split-Core-Stromsensoren für eine einfache Installation ohne Änderung der vorhandenen Verkabelung

• Es verwendet die Vektorregistrierungsmethode, bei der die Vektoren jeder Phase (L1, L2 und L3) summiert werden


Das Messgerät kann für vier verschiedene Rollen in einem GX-Gerät (wie Cerbo GX oder Ekrano GX) konfiguriert werden:

•

• Als Netzzähler und als Steuereingang für ein Energiespeichersystem (ESS)

• Zur Messung der Leistung eines Photovoltaik-Wechselrichters

• Zur Messung der Leistung eines Wechselstromgenerators

• Als Wechselstrommessgerät zur Messung eines dedizierten Wechselstromlastkreises


Das Messgerät bietet zwei Anschlussmöglichkeiten an das GX-Gerät:

•

• Kabelgebundene Ethernet-Verbindung zu Ihrem lokalen Netzwerk über den integrierten Ethernet-Anschluss

• Kabelgebundene VE.Can-Verbindung über integrierten VE.Can-Anschluss direkt zum GX-Gerät


GRUNDLEGENDE SPEZIFIKATIONEN

Eingangsspannungsbereich LN: AC 85-265 V

LL-Eingangsspannungsbereich: AC 150–460 V

Nennstrom: 75 A

Schnittstelle: 2× VE.Can, 1× RJ-45

Schutzart: IP20

Betriebstemperatur: -25 bis +55 °C

Gewicht: 370g

Abmessungen: 90 × 71 × 59 mm

Die Zähler verwenden eine andere Methode zur Berechnung des gesamten verbrauchten und gelieferten Energieverbrauchs:

•

• Bei der ETXXX-Serie wird die verbrauchte und gelieferte Energie in jeder Phase separat berechnet und anschließend die Summe dieser Werte verwendet. Sie eignet sich daher zur Phasenmessung.

• Bei den Serien VM-3P75CT, EM24, EM3XX und EM5XX wird die aufgenommene und gelieferte Energie als Gesamtleistung berechnet, wobei sich die Nettodifferenzwerte der einzelnen Phasen gegenseitig aufheben. Daher eignet sich die Serie für die Summenmessung.
