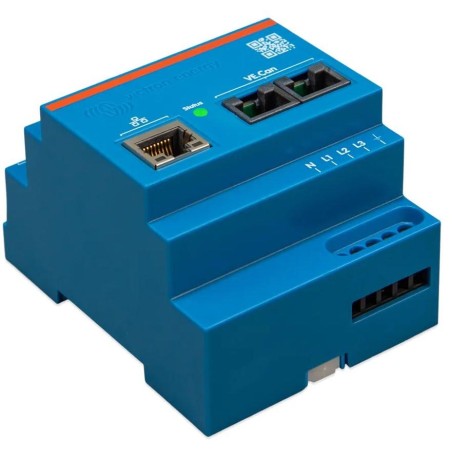

Victron Energy meter VM-3P75CT, ethernet, VE.Can, 1F/3F

Victron Energy meter VM-3P75CT

Merač VM-3P75CT je navrhnutý na meranie výkonu a energie v jednofázových a trojfázových systémoch na skladovanie energie (ESS) , alebo na meranie výkonu striedača fotovoltaického systému, generátora striedavého prúdu či hybridného striedača. Obsahuje integrované Ethernetové a VE.Can porty pre pripojenie k GX zariadeniam , a vďaka prúdovým čidlám umožňuje jednoduchú a rýchlu inštaláciu bez potreby úprav existujúcej elektroinštalácie. Elektromer je plne funkčný ihneď po vybalení (Plug and Play) a slúži ako sieťový merač pre väčšinu systémov. Vykonanie konfigurácie (pomocou VictronConnect) je nevyhnutné iba v prípade zmeny role (Grid Meter, PV Inverter, AC Genset alebo AC Load Meter) a ručné nastavenie IP adresy. Informácie je možné zobraziť na GX zariadeniach, ako sú Cerbo GX alebo Ekrano GX , a tiež v aplikácii VictronConnect a na portáli VRM .

•

• Meranie až 80 A na jednu fázu (dimenzované na 75 A)

• Komunikácia Modbus/UDP cez Ethernet

• Prúdové čidlá s deleným jadrom pre jednoduchú inštaláciu bez nutnosti upravovať existujúcu kabeláž

• Využíva metódu registrácie vektorov, kde sú vektory každej fázy (L1, L2 a L3) sčítané


Merač je v zariadení GX (ako je Cerbo GX alebo Ekrano GX) možné nakonfigurovať pre štyri rôzne role:

•

• Ako sieťový merač a ako riadiaci vstup pre systém skladovania energie (ESS)

• Na meranie výkonu fotovoltaického meniča

• Na meranie výkonu generátora striedavého prúdu

• Ako AC merač na meranie vyhradeného AC záťažového obvodu


Merač poskytuje dve možnosti pripojenia k GX zariadenia:

•

• Káblové ethernetové pripojenie k miestnej sieti prostredníctvom vstavaného ethernetového portu

• Káblové pripojenie VE.Can cez integrovaný port VE.Can priamo k zariadeniu GX


ZÁKLADNÁ ŠPECIFIKÁCIA

Rozsah vstupného napätia LN: AC 85–265 V

Rozsah vstupného napätia LL: AC 150–460 V

Menovitý prúd: 75 A

Rozhranie: 2× VE.Can, 1× RJ-45

Stupeň krytia: IP20

Prevádzková teplota: -25 až +55 °C

Hmotnosť: 370 g

Rozmery: 90 × 71 × 59 mm

Merače používajú odlišný spôsob výpočtu celkovej spotrebovanej a dodanej energie:

•

• Pri rade ETXXX sa odobraná a dodaná energia počíta v každej fáze samostatne a potom je použitý súčet týchto hodnôt. Vhodný je teda pre fázové meranie.

• Pri rade VM-3P75CT, EM24, EM3XX, EM5XX sa odobraná a dodaná energia počíta ako celkový výkon, pričom čisté diferenciálne hodnoty z každej fázy sa navzájom rušia. Vhodný je teda pre súčtové meranie.
