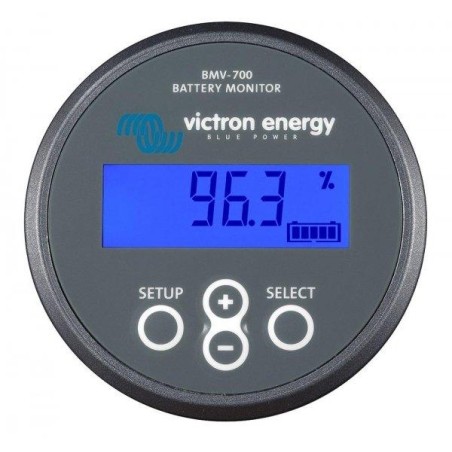

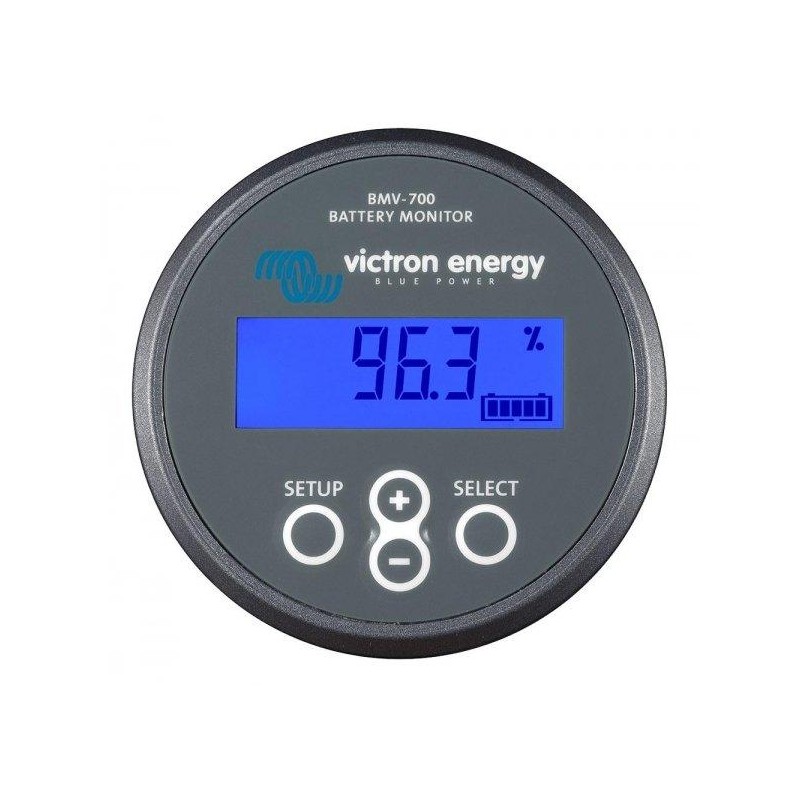

Monitor baterii Victron BMV 700

Victron BMV-700 Bardzo dokładny system monitorowania akumulatorów. Monitorując stan akumulatora, osiągniesz dłuższą żywotność. Szczegółowy monitoring akumulatora pozwala wykryć wszelkie niedociągnięcia eksploatacyjne. Nadaje się do wszystkich typów akumulatorów ołowiowych, w tym polarowych (AGM) i żelowych. Regularna automatyczna kalibracja urządzenia w celu niezawodnego wyświetlania zmierzonych danych (można również wykonać ręcznie). Proste ustawienie pojemności akumulatora (fabrycznie 200 Ah) Automatyczne wykrywanie napięć 12, 24, 36, 48, 60, 120, 144 i 288 V. Przeznaczony do systemów o wysokim napięciu roboczym (DC 70–350 V) Nadaje się również do akumulatorów litowo-jonowych Podstawowe wyświetlane wartości: Aktualne napięcie akumulatora (V) Aktualny prąd (A), który wchodzi (wartości dodatnie - ładowanie) lub wychodzi (wartości ujemne - rozładowywanie) z akumulatora Aktualna moc (W), która wchodzi (wartości dodatnie - ładowanie) lub wychodzi (wartości ujemne - rozładowywanie) z akumulatora (wielokrotność napięcia i prądu) Całkowita suma energii pobranej z akumulatora do zasilania urządzeń w amperogodzinach (Ah) Aktualny poziom naładowania akumulatora w procentach Oczekiwany (skomplikowanie obliczony) czas w godzinach do 50% rozładowania akumulatora przy danym zużyciu energii Tracker przechowuje wybrane dane historyczne i osiągnięte wartości graniczne: Najgłębsze osiągnięte rozładowanie akumulatora Ostatnie rozładowanie akumulatora szybkość Liczba ukończonych cykli rozładowania/ładowania akumulatora Średnia wartość rozładowania akumulatora Liczba pełnych rozładowań akumulatora Maksymalne osiągnięte napięcie akumulatora Minimalne osiągnięte napięcie akumulatora Liczba dni od ostatniego pełnego naładowania akumulatora Parametry techniczne: napięcie zasilania 6,5–95 V DC pobór mocy przy zgaszonym wyświetlaczu i wyłączonym przekaźniku: 4 mA (12 V) i 3 mA (24 V) pobór mocy przy zgaszonym wyświetlaczu i włączonym przekaźniku: 15 mA (12 V) i 8 mA (24 V) napięcie robocze: 12, 24 i 48 V (automatyczne wykrywanie) maksymalny prąd płynący przez bocznik: -500 do +500 A (rozładowywanie i ładowanie akumulatora) maksymalne odchylenie przy odczycie napięcia: ±0,01 A przy napięciu 0–100 V maksymalne odchylenie przy odczycie prądu: ±0,01 A s bocznik 500A maksymalne odchylenie przy odczycie pojemności: ±0,1 Ah przy pojemności akumulatora 0–100 Ah maksymalne odchylenie przy odczycie pojemności: ±1 Ah przy pojemności akumulatora 100–9999 Ah maksymalne odchylenie przy odczycie stanu naładowania: ±0,1% maksymalne odchylenie przy szacowaniu pozostałego czasu: ±1 godzina (w zakresie 1–240 godzin) maksymalne odchylenie przy odczycie mocy: ±1 W w zakresie od -100 W do 1 kW całkowita pojemność akumulatora: 20–9999 Ah zakres temperatur pracy: od -20 do +50 °C średnica okręgu własnego trackera: 63 mm kwadratowy rozmiar pokrywy własnego trackera: 69 × 69 mm głębokość własnego trackera: 31 mm przekaźnik przełączany: 60 V (1 A) maksymalna waga własnego trackera: 70 g waga bocznika: 315 g śruby łączące bocznika: M10 materiał: tworzywo sztuczne Tracker wykonuje zaawansowany monitoring dostarczanej i zużywanej energii wraz z uwzględnieniem regulowanej wartości wykładnika Peukerta (im większe zużycie energii, tym relatywnie mniejsza ilość dostępnej energii w akumulatorze i odwrotnie) oraz sprawności akumulatora dla oszacowanie aktualnej ilości energii (Ah) i poziomu naładowania akumulatora (w procentach). Aby prawidłowo wyświetlić ilość dostępnej energii w akumulatorze, konieczne jest, aby cała energia wchodząca i wychodząca z akumulatora przechodziła przez bocznik. Sam tracker można zintegrować ze ścianą bez konieczności dostępu z tyłu (zasłonięte śruby). W przypadku prądów większych niż 500 A można dostarczyć zamienny bocznik przeznaczony do prądów 1000 i 2000 A. W trackerze można stosować boczniki o maksymalnym natężeniu prądu 9999 A z zakresem napięcia 1 - 100 mV (oba regulowane). Tracker ma przekaźnik przełączający. Jest on aktywowany/dezaktywowany na dodatni zmierzony poziom naładowania akumulatora. Ustawienie fabryczne to włączenie, gdy poziom naładowania akumulatora spadnie poniżej 50% i wyłączenie, gdy poziom naładowania osiągnie 90%. Wartości te można zmienić w ustawieniach. Logikę przełączania można również odwrócić, tzn. przekaźnik jest domyślnie włączony, domyślnie wyłączony. Przekaźnik może być używany do włączania/wyłączania urządzeń, takich jak alarm zewnętrzny, generator itp. Lokalizator można podłączyć do innych urządzeń. Możliwość podłączenia lokalizatora do dużego kolorowego wyświetlacza Color Control GX z bezpłatną opcją graficznej wizualizacji mierzonych wartości na portalu https://vrm.victronenergy.com/user/register (można przetestować na działających systemach bez zobowiązań, wpisując nazwę użytkownika: demo@victronenergy.com i hasło: vrmdemo). Aby podłączyć lokalizator BMV-700 do wyświetlacza Color Control GX, konieczne jest zakupienie kabla VE.Direct lub interfejsu komunikacyjnego VE.Direct-USB. Zawartość opakowania: Niestandardowy tracker z podświetlanym wyświetlaczem cyfrowym i elementami sterującymi Plastikowa obudowa trackera o wymiarach 69 × 69 mm Bocznik 500 A / 50 mV przeznaczony do maksymalnego prądu 500 A (zamontowany na ujemnym przewodzie akumulatora) 10 m kabel komunikacyjny i zasilający UTP RJ-12 (podłączający niestandardowy tracker do bocznika) 2 m długi kabel instalacyjny z bezpiecznikiem do podłączenia do przewodu dodatniego PODSTAWOWE DANE TECHNICZNE Interfejs: RJ-12, VE.Direct, blok zacisków Obsługiwane typy akumulatorów: ołowiowe, VRLA (żelowe i AGM), Li-ion, LiFePO4 Zakres napięcia zasilania: DC 6,5–95 V Pojemność akumulatora: 1–9999 Ah Pomiar napięcia drugiego akumulatora, temperatury lub wartości średniej: nie Wymiary: 63 × 63 × 31 mm Maksymalnie cztery urządzenia Color Control GX można podłączyć bezpośrednio do jednego urządzenia BMV. Do koncentratora USB można podłączyć nawet więcej urządzeń BMV.
