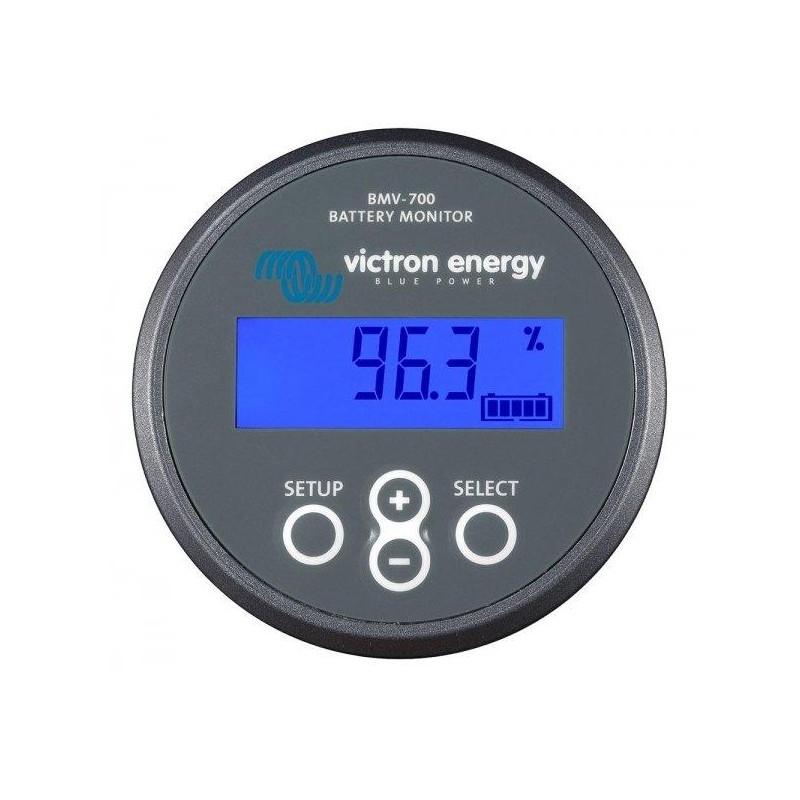

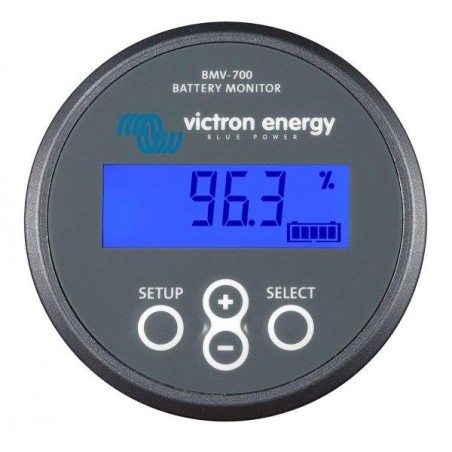

Victron Batteriemonitor BMV 700

Victron BMV-700 Hochpräzises Batterieüberwachungssystem. Durch die Überwachung des Batteriezustands erreichen Sie eine längere Lebensdauer. Die detaillierte Batterieüberwachung ermöglicht es Ihnen, Betriebsmängel zu erkennen. Geeignet für alle Bleibatterietypen, einschließlich Vlies- (AGM) und Gel-Batterien. Regelmäßige automatische Kalibrierung des Geräts für eine zuverlässige Anzeige der Messdaten (kann auch manuell durchgeführt werden). Einfache Einstellung der Batteriekapazität (Werkseinstellung 200 Ah). Automatische Erkennung der Spannungen 12, 24, 36, 48, 60, 120, 144 und 288 V. Ausgelegt für Systeme mit hoher Betriebsspannung (DC 70–350 V). Auch für Li-Ionen-Batterien geeignet. Angezeigte Basiswerte: Aktuelle Batteriespannung (V). Aktueller Strom (A), der in die Batterie hineinfließt (positive Werte – Laden) oder herausfließt (negative Werte – Entladen). Aktuelle Leistung (W), die in die Batterie hineinfließt (positive Werte – Laden) oder herausfließt (negative Werte – Entladen) (Vielfaches aus Spannung und Strom). Gesamtenergie, die der Batterie zum Betrieb von Geräten entnommen wird, in Amperestunden (Ah). Aktueller Ladezustand der Batterie in Prozent. Erwartete (komplex berechnete) Zeitspanne in Stunden bis zur 50%igen Entladung der Batterie bei einem bestimmten Energieverbrauch. Der Tracker speichert ausgewählte historische Daten und erreichte Grenzwerte: Tiefste erreichte Batterieentladung. Letzte Batterieentladerate. Anzahl der durchgeführten Entlade-/Ladezyklen. Durchschnittliche Batterieentladung Wert Anzahl der vollständigen Entladungen der Batterie Maximal erreichte Batteriespannung Minimal erreichte Batteriespannung Anzahl der Tage seit der letzten vollständigen Batterieladung Technische Parameter: Versorgungsspannung 6,5–95 V DC Stromaufnahme bei unbeleuchteter Anzeige und Relais aus: 4 mA (12 V) und 3 mA (24 V) Stromaufnahme bei unbeleuchteter Anzeige und Relais an: 15 mA (12 V) und 8 mA (24 V) Betriebsspannung: 12, 24 und 48 V (automatische Erkennung) maximaler Strom, der durch den Shunt fließt: -500 bis +500 A (Entladen und Laden der Batterie) maximale Abweichung beim Ablesen der Spannung: ±0,01 A bei einer Spannung von 0–100 V maximale Abweichung beim Ablesen des Stroms: ±0,01 A s 500A Shunt maximale Abweichung beim Ablesen der Kapazität: ±0,1 Ah bei Batteriekapazität 0–100 Ah maximale Abweichung beim Ablesen der Kapazität: ±1 Ah bei Batteriekapazität 100–9999 Ah maximale Abweichung beim Ablesen des Ladezustands: ±0,1 % maximale Abweichung bei der Schätzung der verbleibenden Zeit: ±1 Stunde (im Bereich von 1 bis 240 Stunden) maximale Abweichung beim Ablesen der Leistung: ±1 W im Bereich von -100 W bis 1 kW Gesamtkapazität der Batterie: 20–9999 Ah Betriebstemperaturbereich: -20 bis +50 °C Kreisdurchmesser des eigenen Trackers: 63 mm Quadratische Größe der eigenen Tracker-Abdeckung: 69 × 69 mm Tiefe des eigenen Trackers: 31 mm Geschaltetes Relais: 60 V (1 A) Maximalgewicht des eigenen Trackers: 70 g Gewicht des Shunts: 315 g Anschlussschrauben des Shunts: M10 Material: Kunststoff Der Tracker führt eine ausgeklügelte Überwachung der gelieferten und verbrauchten Energie zusammen mit der Berücksichtigung des einstellbaren Wertes des Peukert-Exponenten (je höher der Energieverbrauch, desto relativ geringer die Menge der verfügbaren Energie in der Batterie und umgekehrt) und der Batterieeffizienz zur Schätzung der aktuellen Energiemenge (Ah) und des Batterieladezustands (in Prozent). Für eine korrekte Anzeige der verfügbaren Energiemenge in der Batterie ist es notwendig, dass die gesamte ein- und ausgehende Energie durch den Shunt fließt. Der Tracker selbst lässt sich ohne rückseitigen Zugriff in die Wand integrieren (abgedeckte Schrauben). Für Ströme über 500 A ist ein Ersatz-Shunt für Ströme von 1000 und 2000 A lieferbar. Shunts bis zu einem maximalen Strom von 9999 A mit einem Spannungsbereich von 1 - 100 mV (beide einstellbar) können am Tracker verwendet werden. Der Tracker verfügt über ein Schaltrelais. Dieses wird am positiv gemessener Batterieladezustand. Die Werkseinstellung ist das Einschalten, wenn der Batterieladezustand unter 50 % fällt, und das Ausschalten, wenn der Ladezustand 90 % erreicht. Diese Werte können in den Einstellungen geändert werden. Die Schaltlogik kann auch umgekehrt werden, d. h. das Relais ist standardmäßig eingeschaltet und standardmäßig ausgeschaltet. Das Relais kann zum Ein-/Ausschalten von Geräten wie einem externen Alarm, Generator usw. verwendet werden. Der Tracker kann an andere Geräte angeschlossen werden. Möglichkeit zum Anschluss des Trackers an ein großes Farbdisplay Color Control GX mit einer kostenlosen Option zur grafischen Visualisierung von Messwerten auf dem Portal https://vrm.victronenergy.com/user/register (kann unverbindlich auf funktionierenden Systemen getestet werden, indem der Benutzername: demo@victronenergy.com und das Passwort: vrmdemo eingegeben werden). Um den Tracker BMV-700 an das Display Color Control GX anzuschließen, muss entweder ein VE.Direct-Kabel oder eine VE.Direct-USB-Kommunikationsschnittstelle erworben werden. Packungsinhalt: Custom Tracker mit hintergrundbeleuchteter Digitalanzeige und Bedienelementen Tracker-Kunststoffabdeckung mit den Abmessungen 69 × 69 mm Shunt 500 A / 50 mV für einen maximalen Strom von 500 A (am Minuskabel der Batterie installiert) 10 m Kommunikations- und Strom-UTP-Kabel RJ-12 (verbindet den Custom Tracker mit dem Shunt) 2 m langes Installationskabel mit Sicherung zum Anschluss an das Pluskabel GRUNDLEGENDE SPEZIFIKATIONEN Schnittstelle: RJ-12, VE.Direct, Klemmenblock Unterstützte Batterietypen: Blei, VRLA (Gel und AGM), Li-Ion, LiFePO4 Versorgungsspannungsbereich: DC 6,5–95 V Batteriekapazität: 1–9999 Ah Messung von zweiter Batteriespannung, Temperatur oder Durchschnittswert: nein Abmessungen: 63 × 63 × 31 mm Maximal vier Color Control GX-Geräte können direkt an ein BMV-Gerät angeschlossen werden. Noch mehr BMV-Geräte können an den USB-Hub angeschlossen werden.
