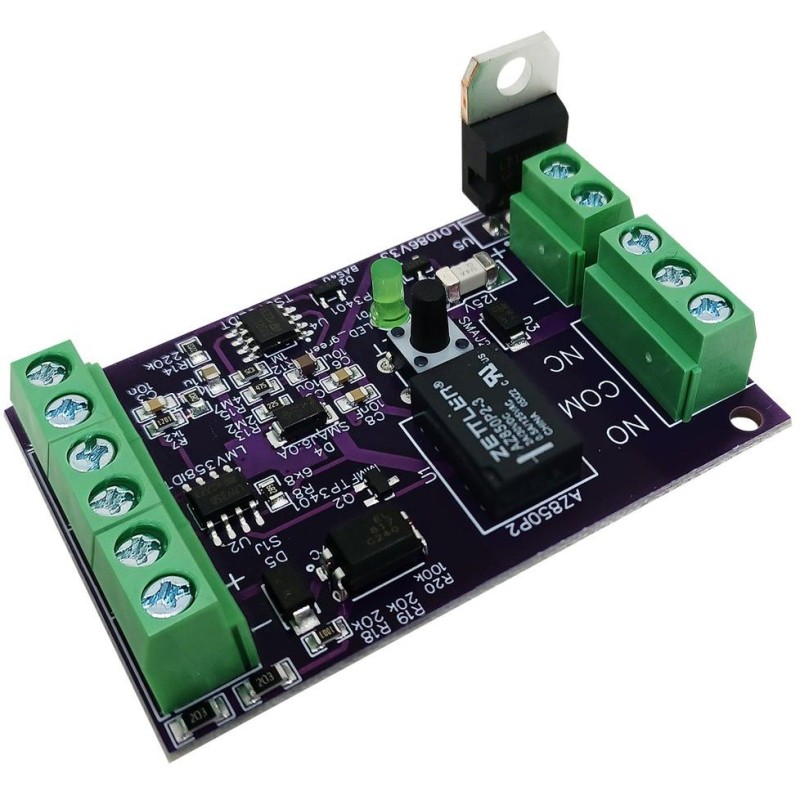

BMS Easy - Moduł do ochrony termicznej ogniw LiFePO4

Moduł BMS Easy do ochrony termicznej ogniw LiFePO4 Moduł do ochrony ogniwa akumulatora lub bloku ogniw przed przegrzaniem. Moduły EasyT można funkcjonalnie łączyć ze sobą z modułami EasyV, aby stworzyć podstawową ochronę dla akumulatorów 12 V, 24 V, 48 V itp. Do jednego modułu EasyT można podłączyć maksymalnie dwa czujniki termiczne. Funkcja: Jeśli temperatura monitorowanego ogniwa lub bloku ogniw jest niższa od określonego maksimum roboczego, przekaźnik wyjściowy modułu jest podłączony do pozycji COM - NO, a dioda sygnalizacyjna miga w odstępie około 3 s. Jeśli temperatura wzrośnie powyżej dopuszczalnego limitu, przekaźnik przełącza się do pozycji COM - NC, a dioda LED nie miga. Prosta, trwała i niezawodna konstrukcja elektryczna (bez SW) Łatwe podłączenie i instalacja modułu Galwaniczna izolacja wyjściowa (przekaźnik bistabilny) Galwanicznie izolowane wejścia do wspólnego resetu modułu (optoizolator) Zastosowanie: Podstawowa ochrona prostych systemów (zasilanie rezerwowe, przyczepy kempingowe, domki letniskowe itp.) Podwójna (rezerwowa) ochrona zaawansowanych systemów BMS Podwójny system ostrzegawczy dla systemów sterowania Spełnia warunek automatycznego wyłączenia w przypadku awarii W połączeniu z modułem BMS Easy spełnia podstawowe wymagania normy IEC 62619 dotyczące ochrony systemów akumulatorowych. Podstawowe połączenie modułów Easy i Easy T w celu ochrony napięciowej i temperaturowej Jeśli napięcie ogniwa wykracza poza dopuszczalny zakres lub temperatura bloku ogniw przekracza dopuszczalną temperaturę, przekaźnik na odpowiednim module Easy przełącza się w pozycję NC, stycznik KM1 traci napięcie na cewce i rozłącza zasilanie. Podstawowa ochrona akumulatora zgodnie z normą IEC 62619 z zewnętrznym zasilaniem obwodu sterującego W przypadku bardziej zaawansowanych systemów dostępne jest niezależne zasilanie rezerwowe 24 V DC dla obwodów sterujących. Można go użyć do zasilania modułu EasyT, stycznika mocy i jego przekaźnika pomocniczego. PODSTAWOWE DANE TECHNICZNE Napięcie zasilania: 4,5–30 V Pobór własny: maks. 8 mA Przełączanie przekaźnika przy Tmax: do 55 °C Maks. zdolność przełączania przekaźnika (DC): 30 V/1 A, 60 V/0,5 A, 200 V/0,1 A Wytrzymałość dielektryczna przekaźnika: 1000 V RMS Napięcie Umax między czujnikiem temperatury a zasilaniem płytki: 500 V Napięcie wejściowe zdalnego resetu/startu: 9–200 V (DC, AC) Pobór prądu przekaźnika przy impulsie startu/resetu: 7,3 mA Wymiary: 60 × 40 × 23 mm Waga: 22 g Schemat:
