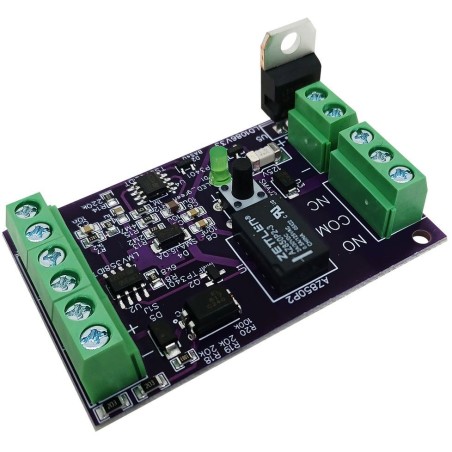

BMS Easy - Modul zum thermischen Schutz von LiFePO4-Zellen

BMS Easy Modul zum thermischen Schutz von LiFePO4-Zellen. Modul zum Schutz einer Batteriezelle oder eines Zellblocks vor Überhitzung. EasyT-Module können funktional mit EasyV-Modulen verbunden werden, um einen Basisschutz für 12-V-, 24-V-, 48-V- usw. Batterien zu schaffen. An ein EasyT-Modul können bis zu zwei Wärmesensoren angeschlossen werden. Funktion: Wenn die Temperatur der überwachten Zelle oder des Zellblocks unter das angegebene Betriebsmaximum fällt, wird das Ausgangsrelais des Moduls auf die Position COM - NO geschaltet und die Signal-LED blinkt im Abstand von ca. 3 s. Steigt die Temperatur über den zulässigen Grenzwert, wechselt das Relais in die Position COM - NC und die LED blinkt nicht. Einfaches, langlebiges und zuverlässiges elektrisches Design (ohne SW) Einfacher Modulanschluss und -installation Galvanische Trennung des Ausgangs (bistabiles Relais) Galvanisch getrennte Eingänge für gemeinsames Modul-Reset (Optokoppler) Anwendung: Basisschutz für einfache Systeme (Notstromversorgung, Wohnwagen, Chalets usw.) Doppelter (Notstrom-)Schutz für erweiterte BMS-Systeme Doppeltes Warnsystem für Steuerungssysteme Erfüllt die Bedingung der automatischen Abschaltung im Fehlerfall In Kombination mit dem BMS Easy-Modul erfüllt es die grundlegenden Anforderungen der Norm IEC 62619 zum Schutz von Batteriesystemen. Basisanschluss von Easy- und Easy T-Modulen für Spannungs- und Temperaturschutz Wenn eine Zelle den zulässigen Spannungsbereich verlässt oder die Temperatur des Zellblocks die zulässige Temperatur überschreitet, wechselt das Relais am entsprechenden Easy-Modul in die NC-Position, das Schütz KM1 verliert Spannung an der Spule und unterbricht die Stromversorgung. Basisbatterieschutz gemäß IEC 62619 mit externer Steuerstromversorgung Für fortgeschrittenere Systeme ist eine unabhängige 24 V DC-Notstromversorgung für die Steuerstromkreise verfügbar. Damit können das EasyT-Modul, das Leistungsschütz und dessen Hilfsrelais mit Strom versorgt werden. GRUNDLEGENDE SPEZIFIKATIONEN Versorgungsspannung: 4,5–30 V Eigenverbrauch: max. 8 mA Relaisschaltung bei Tmax: bis zu 55 °C Max. Relaisschaltleistung (DC): 30 V/1 A, 60 V/0,5 A, 200 V/0,1 A Relaisdurchschlagfestigkeit: 1000 V RMS Spannung Umax zwischen Temperatursensor und Platinenversorgung: 500 V Eingangsspannung für Remote-Reset/Start: 9–200 V (DC, AC) Relaisverbrauch bei Start-/Reset-Impuls: 7,3 mA Abmessungen: 60 × 40 × 23 mm Gewicht: 22 g Diagramm:
