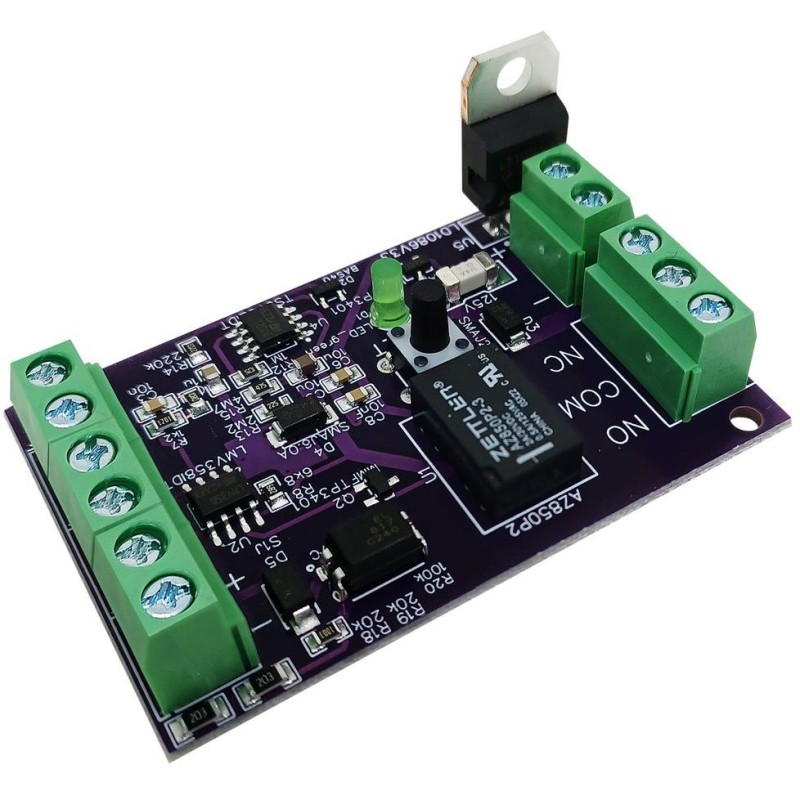

BMS Easy - Modul pre teplotnú ochranu článkov LiFePO4

BMS Easy Modul pre teplotnú ochranu LiFePO4 článkov Modul pre ochranu batériového článku alebo bloku článkov pred prehriatím. Moduly EasyT je možné funkčne spojiť spoločne s modulmi EasyV a vytvoriť tak základnú ochranu pre 12V, 24V, 48V atď. batérie. K jednému modulu EasyT je možné pripojiť až dva tepelné senzory. Funkcia: Ak je teplota sledovaného článku alebo bloku článkov nižšia ako stanovené prevádzkové maximum, výstupné relé modulu je zapojené do polohy COM - NO a signalizačná LED bliká v intervale cca 3 s. Pokiaľ teplota stúpne nad prípustnú hranicu, relé sa prepne do polohy COM - NC a LED nebliká. Jednoduché, odolné a spoľahlivé elektrické prevedenie (bez SW) Jednoduché zapojenie a inštalácia modulu Výstupné galvanické oddelenie (bistabilné relé) Galvanicky oddelené vstupy pre spoločný reset modulov (optočlen) Použitie: Základná ochrana pre jednoduché systémy (záložné napájanie, karavany, chaty atď.) Dvojitá (záložná) ochrana pre pokročilé systémy BMS podmienku automatického vypnutia v prípade poruchy V kombinácii s modulom BMS Easy spĺňa základné požiadavky normy IEC 62619 pre ochranu batériových systémov. Základné zapojenie modulov Easy a Easy T pre ochranu pred napätím a teplotou Ak sa článok dostane z povoleného rozsahu napätia alebo teplota bloku článkov prekročí povolenú teplotu, relé na príslušnom module Easy sa prepne do polohy NC, stýkač KM1 stratí napätie na cievke a odpojí napájanie. Základná ochrana batérií podľa iec 62619 s externým zdrojom riadiaceho obvodu Pri pokročilejších systémoch je k dispozícii nezávislý záložný zdroj 24 V DC pre riadiace obvody. Ten je možné použiť na napájanie modulu EasyT, výkonového stýkača a jeho pomocného relé. ZÁKLADNÁ ŠPECIFIKÁCIA Napájacie napätie: 4,5–30 V Vlastná spotreba: max. 8 mA Prepnutie relé pri Tmax: do 55 °C Max. spínací výkon relé (DC): 30 V/1 A, 60 V/0,5 A, 200 V/0,1 A Dielektrická pevnosť relé: 1000 V RMS Napätie Umax medzi teplotným čidlom a napájaním dosky: 500 V Vstupné napätie vzdialeného resetu/štartu: 9–20 štart/reset: 7,3 mA Rozmery: 60 × 40 × 23 mm Hmotnosť: 22 g Schéma:
