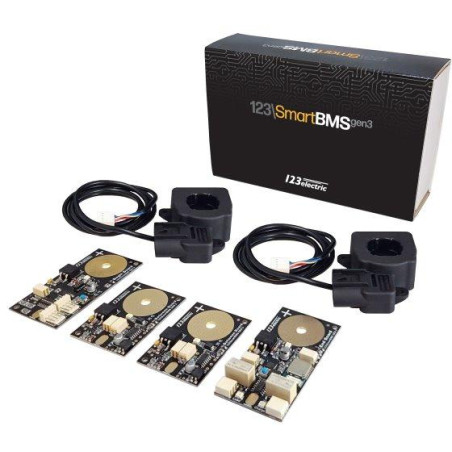

123electric BMS123 Smart Gen3 - kompletná sada (4 články) s Bluetooth 4.0

123electric BMS123SM-G3-SET Kompletné riešenie pre články LFP, LTO, NMC a Li-Ion na výrobu batérií s monitorovaním a správou cez Bluetooth pomocou smartfónu, iPadu, tabletu alebo iného zariadenia. Kompatibilný s LTO, pracuje s napätím článkov medzi 1,5–5,0 V Vysoko presné snímače prúdu SOC s dvojitým rozsahom na meranie širokého rozsahu prúdov až do 50 % História chýb, aby ste videli, kedy, v akej bunke a aká chyba nastala Protokolovanie SOC za posledný týždeň Presnejšie meranie teploty Súčasťou balenia je 1× modul Begin (SOPGWL0310), 1× modul End (SOPGWL0417), 2× modul Between (SOPGWL0298), vodič na prepojenie buniek, 2× snímač prúdu (500 A) pre nezávislé sledovanie vstupného a výstupného prúdu. BMS123 Smart je plne modulárny systém. Každý článok batérie je vybavený jedným plošným spojom malých rozmerov. Na inštaláciu sú potrebné tri typy dosiek s obvodmi článkov. Jedna doska Begin inštalovaná na prvom článku, jedna doska End inštalovaná na poslednom článku a bežná doska na každom článku medzi prvým a posledným článkom. Pre akumulátorovú sadu zloženú zo 4 článkov (12 V) potrebujete iba jeden modul Begin, jeden modul End a dva moduly bežných článkov. Begin modul: End modul: Pre batérie väčších rozmerov (24 V, 48 V atď.) stačí začať s kompletnou sadou (4 články) a jednoducho dokúpiť ďalší počet modulov bežných článkov, ktoré sa nainštalujú na ďalšie články medzi prvým a posledným článkom. Ľahko tak vytvoríte kompletný systém pre ľubovoľný počet článkov! Príklad konfigurácie akumulátorov: 24 V balení (s 8 článkami LiFePO4): BMS123 Smart - kompletná sada obsahuje 4 články (1× First IN, 1× Last OUT, 2× Single CM) pre ďalšie 4 články stačí dokúpiť ďalšie 4 moduly Single Cell (CM). 48 V balení (s 16 článkami LiFePO4): Pre ďalších 12 článkov stačí dokúpiť ďalších 12 modulov s jedným článkom (CM). Príklad konfigurácie 2P4S (napr. 12 V [2× 100 Ah]) akumulátorov: Pre túto inštaláciu potrebujete opäť iba 12 V sadu BMS. Dva paralelné články sú stále len jedným článkom. Inteligentná aplikácia BMS123 Jednoduchá inštalácia priamo na úrovni bunky. BMS123 Smart je naozaj Smart: tento systém BMS nemá žiadnu hlavnú riadiacu jednotku! Všetko je integrované priamo v moduloch článkov. Moduly článkov IN a OUR obsahujú všetky hardvérové komponenty pre základnú prevádzku celého systému BMS. Bunkový modul OUT navyše zhromažďuje všetky relevantné dáta a prenáša ich prostredníctvom Bluetooth 4.0 LE (nízka spotreba) do vášho tabletu alebo telefónu so systémom iOS alebo Android. Prístup k informáciám o vašom akumulátore nebol nikdy jednoduchší. Sledujte všetko na diaľku, vrátane dennej výroby fotovoltaických článkov, dennej spotreby energie alebo napríklad napätia všetkých článkov na jedinej obrazovke. Majte kompletný prehľad o svojom domácom úložisku energie na svojom Smartphonu alebo tablete! Inteligentné výhody systému BMS123: Doska malých rozmerov inštalovaná priamo na svorky každej bunky Jednovodičová komunikácia, jednoduchá montáž akumulátora Jednoduché zapojenie celého systému určeného pre trhy so skladovaním energie Žiadna ďalšia hlavná riadiaca jednotka K prevádzke nie je potrebná žiadna externá batéria, systém BMS je napájaný priamo z batérie Podrobné monitorovanie a vyvažovanie pre každú cenový pomer: robustný a spoľahlivý systém za veľmi výhodnú cenu Nastaviteľné integrované bi-stabilné relé nízkeho výkonu umožňujúce odpojiť nabíjačku a záťaž pri vopred definovaných úrovniach Voliteľný bezplatný softvér pre iOS alebo Android, ktorý umožňuje získať roz írenú monitorovaciu palubnú dosku Aplikácia pre Android Aplikácia pre iOS BMS123 Smart a Victron Okrem pripojenia jedného z lítiových batériových systémov Victron Energy k zariadeniu Multi alebo Quattro je možné pripojiť aj systém iného výrobcu. Vo väčšine inštalácií bude potrebné, aby systémy riadenia batérií (BMS), ktoré sú dodávané s určitým typom lítiových batériových systémov, mali kontrolu nad nabíjaním a vybíjaním batérií. Všeobecne budú chcieť zastaviť proces nabíjania, keď maximálne napätie článku vzrastie nad určitú hranicu, a tiež budú chcieť vypnúť záťaž, ktorá batériu vybíja, keď minimálne napätie článku klesne pod jeho medznú hodnotu. Schéma zapojenia BMS123 Smart s Victron invertormi: 123electric BMS123 Smart – rozšírený modul ZÁKLADNÁ ŠPECIFIKÁCIA Vlastnosti: Rozsah prevádzkového napätia: 1,5–5,0 V Rozsah prevádzkových teplôt: -40 až 85 °C Presnosť merania napätia: ± 20 mV Presnosť merania teploty : článkov:2–255 Špecifikácia typu modulu: Priemerná hodnota prúdu vnútorného modulu: < 1,0 mA Priemerná hodnota prúdu počiatočného modulu s 1 prúdovým snímačom: < 1,1 mA Priemerná hodnota prúdu počiatočného modulu s 2 prúdovými snímačmi: < 1,6 mA Priemerná hodnota prúdu koncového Priemerná hodnota prúdu koncového modulu so zariadením pripojeným k Bluetooth: < 11,0 mA Maximálna hodnota prúdu cez relé nabíjania/zaťaženia na koncovom module: 2 A pri 30 VDC 1 A pri 60 VDC Špecifikácia merania prúdovým snímačom s dvoma rozsahmi: Rozlíšenie merania < 20 A: 5 A 2 Mŕtvy bod okolo nuly: ± 300 mA Max. meraný prúd: 500 A Špecifikácia merania prúdovým snímačom s dvoma rozsahmi (2× slučka): Rozlíšenie merania < 10 A: 25 mA Rozlíšenie merania > 10 A: 625 mA Mŕtvy bod okolo nuly: ± 150 mA Max. meraný prúd: 250 A Špecifikácia merania prúdovým snímačom s dvoma rozsahmi (4× slučka): Rozlíšenie merania < 5 A: 12,5 mA Rozlíšenie merania > 5 A: 313 mA Mŕtvy bod okolo nuly: ± 75 mA Max. meraný prúd: 125 A
