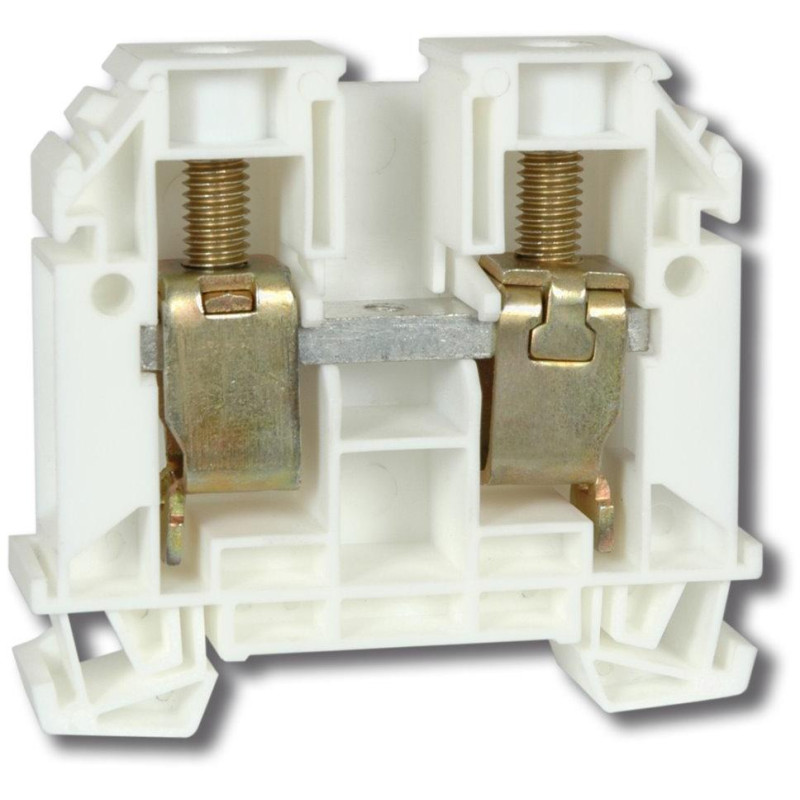

Zacisk serii Xtend Solarmi RSA 35 A
Bloki zaciskowe RSA są przeznaczone dla wszystkich segmentów przemysłu elektrycznego do łączenia małych i niskonapięciowych obwodów elektrycznych z przewodami miedzianymi lub aluminiowymi. Zaciski mogą być oznaczone taśmami ciągłymi, profilami znakującymi lub osłonami z symbolami ostrzegawczymi.
Do ogólnych celów przyłączeniowych, rozdziału biegunowości lub energii elektrycznej dostępne są różne typy zworek. Do prostej kontroli napięcia aż do różnych kontroli (np. ciągłości, dielektryczności itp.) dostępne są gniazda pomiarowe. Zaciski można stosować zgodnie z ČSN 33 2000-5-51 wyd. 3 w środowiskach z wpływami zewnętrznymi AB 7, AF 2 .
Bloki zaciskowe RSA 2,5 A do RSA 35 A są weryfikowane poprzez testy klimatyczne do temperatur otoczenia od -40 do +105 °C . Zaciski mają zazwyczaj stopień ochrony IP 20 (RSA 35 A i RSA 70 A mają stopień ochrony IP 10).
- Przekrój przyłączalny przewodu cienkodrutowego bez końcówki zaciskanej - 4 do 35 mm2
- Przekrój przyłączalnego przewodu stałego - 2,5 do 35 mm2
- Przekrój przyłączanego przewodu linkowego - 4 do 50 mm2
- Sposób montażu - szyna DIN 35 mm (TH 35)
- Klasa palności materiału izolacyjnego wg UL 94: V0 (tworzywo sztuczne samogasnące - bezhalogenowe)
- Normy: EN 60947-1 i 60947-7-1
Wszystkie typy wykorzystują zacisk ze stali poddanej obróbce cieplnej z galwaniczną obróbką powierzchniową w celu niezawodnego zaciskania sztywnych lub elastycznych przewodów miedzianych lub aluminiowych (w przypadku stosowania przewodów aluminiowych w zaciskach należy postępować zgodnie z informacjami technicznymi TNI 37 0606). Elastyczne przewody nie muszą być zakończone tulejką.
PODSTAWOWE DANE TECHNICZNE
Przekrój nominalny: 35 mm2
Prąd znamionowy: 125 A
Napięcie znamionowe izolacji: 1000 V
Prąd krótkotrwały wytrzymywany: 4200 A
Typ przyłącza elektrycznego: przyłącze gwintowane
Ochrona: IP10
Wymiary: 65 x 58,9 x 16,5 mm
Temperatura pracy: -40 do +105 °C
Materiał: tworzywo sztuczne, PA 6 (V0)
Kolor: biały
W przypadku typu RSA 35A konieczne jest zastosowanie dodatkowych akcesoriów w celu uzyskania stopnia ochrony IP 20 - pokrywy bocznej, jeśli do zacisku nie jest podłączony żaden przewód lub jest podłączony przewód o przekroju 10 mm2 lub mniejszym - w przeciwnym razie zacisk ma stopień ochrony IP 10.
