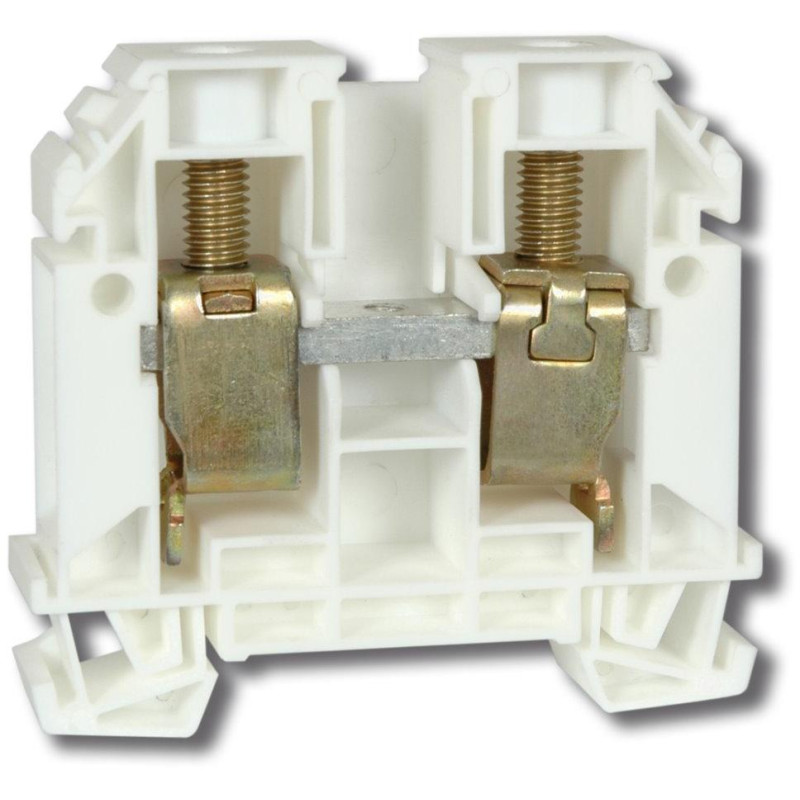

Xtend Solarmi Reihenklemme RSA 35 A
RSA-Klemmenblöcke sind für alle Bereiche der Elektroindustrie zum Anschluss von Klein- und Niederspannungsstromkreisen mit Kupfer- oder Aluminiumleitern vorgesehen . Die Klemmen können mit Endlosbändern, Markierungsprofilen oder Abdeckungen mit Warnsymbolen gekennzeichnet werden.
Für allgemeine Anschlusszwecke, die Polaritätsverteilung oder die Energieversorgung stehen verschiedene Arten von Brücken zur Verfügung. Zur einfachen Spannungskontrolle bis hin zu verschiedenen Prüfungen (z. B. Durchgang, Dielektrizität usw.) stehen Messbuchsen zur Verfügung. Die Klemmen können gemäß ČSN 33 2000-5-51 ed. 3 in Umgebungen mit äußeren Einflüssen AB 7, AF 2 eingesetzt werden.
Reihenklemmen RSA 2,5 A bis RSA 35 A sind durch Klimaprüfungen bis zu Umgebungstemperaturen von -40 bis +105 °C verifiziert. Die Klemmen haben generell die Schutzart IP 20 (RSA 35 A und RSA 70 A haben IP 10).
- Anschließbarer Querschnitt feindrähtiger Leiter ohne Aderendhülse - 4 bis 35 mm 2
- Anschließbarer Querschnitt des Massivleiters - 2,5 bis 35 mm 2
- Anschließbarer Querschnitt mehrdrähtiger Leiter - 4 bis 50 mm 2
- Montageart - DIN-Schiene 35 mm (TH 35)
- Brennbarkeitsklasse des Isoliermaterials nach UL 94: V0 (selbstverlöschender Kunststoff - halogenfrei)
- Normen: EN 60947-1 und 60947-7-1
Alle Typen verwenden eine wärmebehandelte Stahlklemme mit galvanischer Oberflächenbehandlung zum zuverlässigen Klemmen von starren oder flexiblen Kupfer- oder Aluminiumleitern (bei Verwendung von Aluminiumleitern in den Klemmen gemäß der technischen Information TNI 37 0606 vorgehen). Flexible Leiter müssen nicht mit einer Aderendhülse abgeschlossen werden.
GRUNDLEGENDE SPEZIFIKATIONEN
Nennquerschnitt: 35 mm2
Nennstrom: 125 A
Bemessungsisolationsspannung: 1000 V
Kurzzeitstromfestigkeit: 4200 A
Elektrische Anschlussart: Gewindeanschluss
Schutzart: IP10
Abmessungen: 65 x 58,9 x 16,5 mm
Betriebstemperatur: -40 bis +105 °C
Material: Kunststoff, PA 6 (V0)
Farbe: weiß
Beim Typ RSA 35 A ist zur Erreichung der Schutzart IP 20 die Verwendung von zusätzlichem Zubehör erforderlich – eine Seitenabdeckung, wenn an der Klemme keine Leitung angeschlossen ist oder eine Leitung mit einem Querschnitt von 10 mm 2 oder kleiner angeschlossen wird – andernfalls ist die Klemme IP 10-geschützt.
