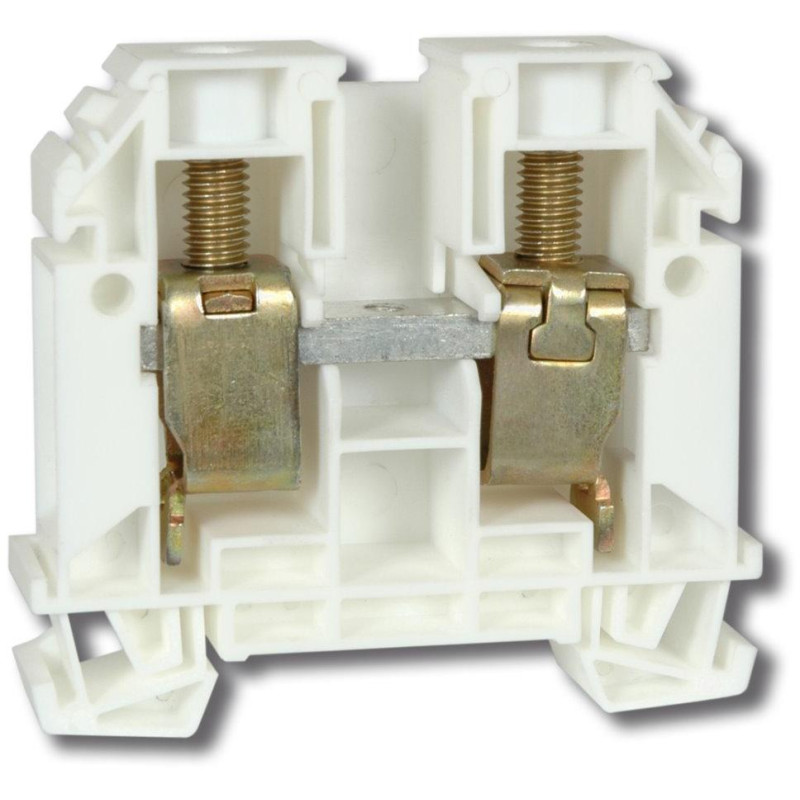

Solarmi svorka radová RSA 35 A na DIN lištu, biela

Xtend Solarmi radová svorka RSA 35 A

Radové svorky RSA sú určené do všetkých segmentov elektrotechnického priemyslu na spájanie elektrických obvodov malého a nízkeho napätia medenými, eventuálne hliníkovými vodičmi. Svorky je možné označiť priebežnými páskami, označovacím profilom alebo krytkami s výstražnými symbolmi.

Na účely všeobecného prepojenia, rozvodu polarity či výkonovej energie sú v ponuke rôzne druhy prepojok. Pre jednoduchú kontrolu napätia až po rôzne kontroly (napr. kontinuity, dielektrické atď.) sú v ponuke meracie zdierky. Svorky je možné aplikovať podľa ČSN 33 2000-5-51 ed. 3 v prostredí s vonkajšími vplyvmi AB 7, AF 2 .

Radové svorky RSA 2,5 A až RSA 35 A sú overené klimatickou skúškou do teploty prostredia -40 až +105 °C . Svorky majú všeobecne krytie IP 20 (RSA 35 A a RSA 70 A majú IP 10).

•

• Pripojiteľný prierez jemného lankového vodiča bez lisovacej koncovky - 4 až 35 mm ²

• Pripojiteľný prierez jednodrôtového vodiča - 2,5 až 35 mm ²

• Pripojiteľný prierez viacdrôtového vodiča - 4 až 50 mm ²

• Spôsob montáže - DIN lišta 35 mm (TH 35)

• Trieda horľavosti izolačného materiálu podľa UL 94: V0 (samozhášavý plast - bez halogénov)

• Normy: EN 60947-1 a 60947-7-1


Pri všetkých typoch je na spoľahlivé upnutie tuhých či ohybných medených, eventuálne hliníkových vodičov použitý tepelne zušľachtený oceľový strmeň s galvanickou povrchovou úpravou (pri použití hliníkových vodičov vo svorkách sa postupuje podľa technickej informácie TNI 37 0606). Ohybné vodiče nie je nutné zakončovať dutinkou.

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovitý prierez: 35 mm ²

Menovitý prúd: 125 A

Menovité izolačné napätie: 1000 V

Krátkodobý výdržný prúd: 4200 A

Typ el. pripojenie: závitová prípojka

Krytie: IP10

Rozmery: 65 x 58,9 x 16,5 mm

Prevádzková teplota: -40 až +105 °C

Materiál: plast, PA 6 (V0)

Farba: biela

Pri type RSA 35 A je nutné na dosiahnutie krytia IP 20 použiť doplňujúce príslušenstvo - bočnú krytku v prípade, že vo svorke nie je zapojený vodič alebo je zapojený vodič prierezu 10 mm ² a menší – inak má svorka krytie IP 10.
