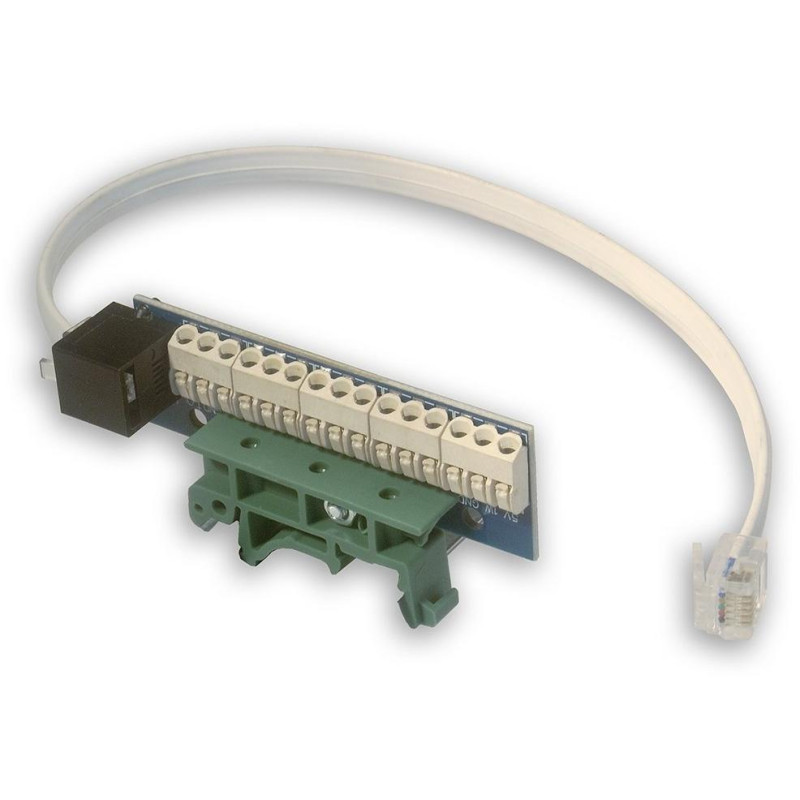

Rozdzielacz TINYCONTROL 5-portowy 1-Wire do czujników DS18B20

Rozdzielacz magistrali 1-Wire przeznaczony do podłączenia maksymalnie pięciu czujników temperatury DS18B20 do wszystkich wersji jednostek sterujących LK.

Ten rozdzielacz umożliwia łatwe rozdzielenie magistrali 1-Wire i zasilania ze złącza RJ-12 na pięć oddzielnych wyjść. Ta wersja jest przeznaczona do czujników bez złącza, w których kable są podłączone bezpośrednio do zacisków sprężynowych , wyposażonych w blokadę umożliwiającą łatwe wypięcie kabla lub włożenie miękkiego przewodu.

Urządzenie montuje się na standardowej szynie DIN 35 mm i dostarcza zasilanie 5 V, sygnały linii danych 1-Wire oraz masę (GND) na każdym wyjściu. Do połączenia najlepiej użyć skrętki dwużyłowej z kabla Ethernet.

Wersja z blokiem zaciskowym
Rozdzielacz jest wyposażony w zaciski sprężynowe, które umożliwiają podłączenie czujników DS18B20 bez złącza. Zaciski nadają się do przewodów o przekroju od 0,2 do 0,75 mm² i obsługują zarówno przewody sztywne, jak i elastyczne.

Optymalne okablowanie
Aby zapewnić niezawodną transmisję sygnału 1-Wire, zaleca się stosowanie skrętki Ethernet, która minimalizuje zakłócenia i zapewnia stabilną komunikację z czujnikami.

PODSTAWOWE DANE TECHNICZNE

Typ: Rozdzielacz 1-Wire z blokami zaciskowymi do czujników DS18B20

Montaż: na szynie DIN 35 mm

Obsługiwany przekrój przewodu: 0,2–0,75 mm²

Dostępne sygnały: 5V, 1-Wire, GND

Złącze wejściowe: 1× RJ-12

Liczba bloków zaciskowych: 5 (zaciski sprężynowe z bezpiecznikiem)

Liczba urządzeń możliwych do podłączenia: do 5 czujników temperatury DS18B20 do jednostki LK

Kompatybilność: jednostki sterujące tinycontrol LK (wszystkie wersje)
